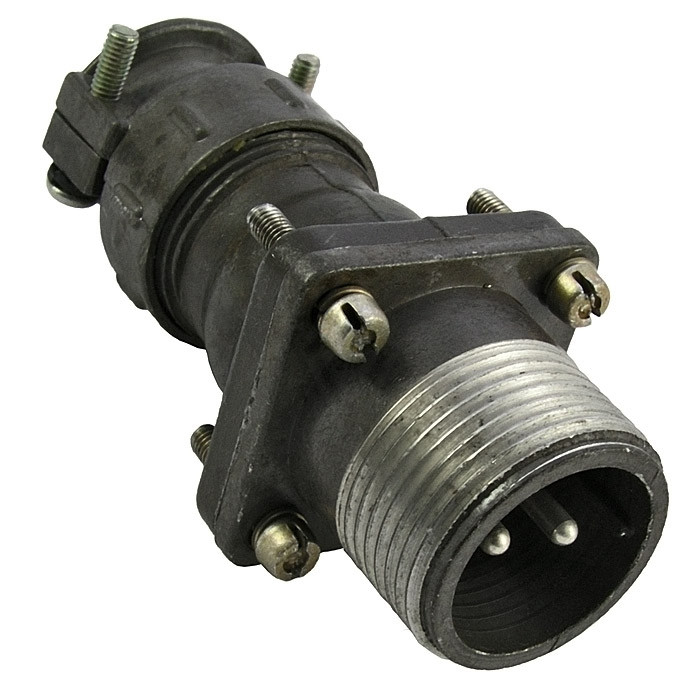

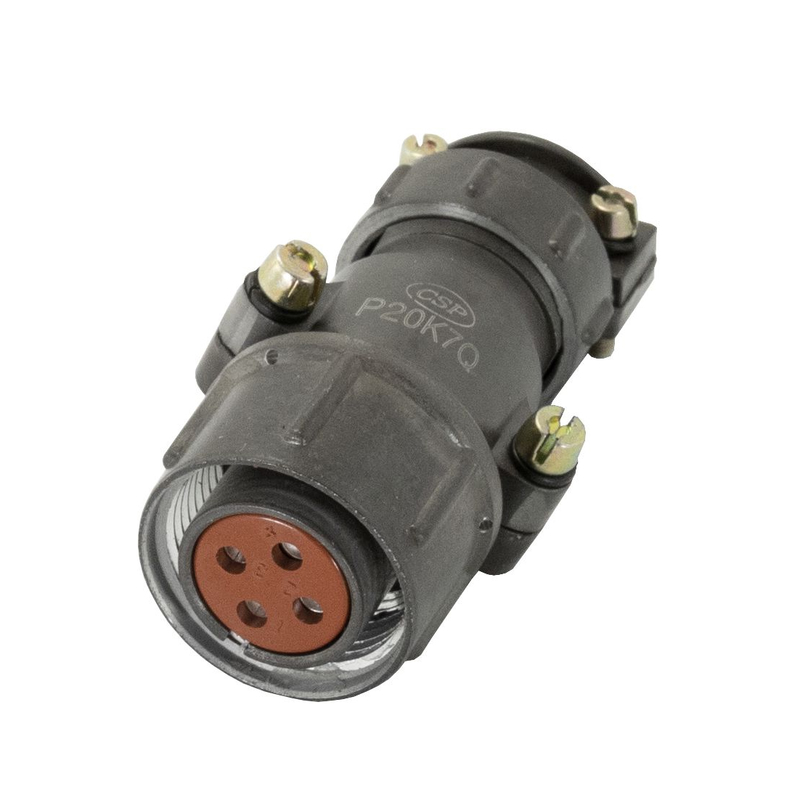

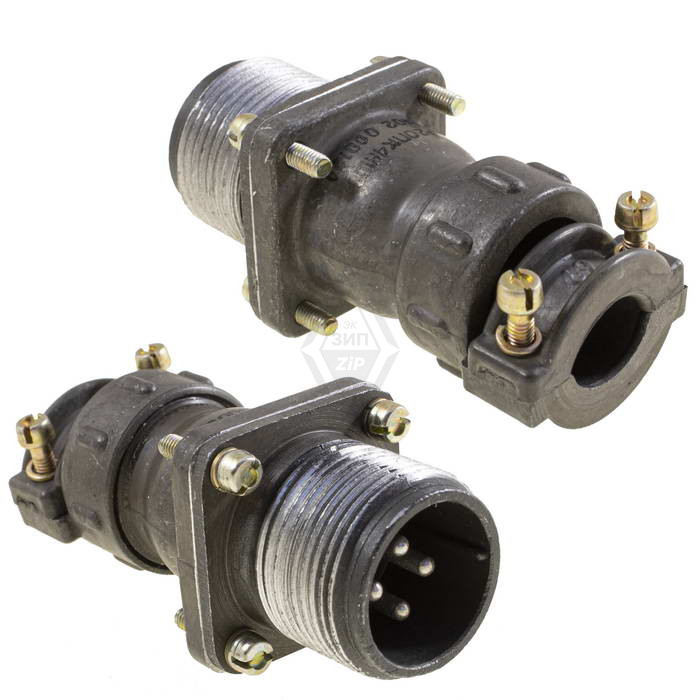

ШР20ПК4НШ4Н — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного подключения в электрических цепях.

Основные характеристики

Соединитель имеет 4 контакта, рассчитан на рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт до 20 А (рабочий ток — до 10 А). +1
Он выдерживает переменный ток частотой до 3 МГц, а также работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов — до +110°C). +1
Срок сохраняемости — 15 лет, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Условия эксплуатации

Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные) и линейное ускорение до 2000 м/с². +1
Подходит для пониженного атмосферного давления (1,3·10⁻⁴ Па) и климатического исполнения УХЛ.​
Корпус блочный, с прямым патрубком, гайка Н — для неэкранированного кабеля, покрытие контактов — никель.

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический); 20 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 4 — число контактов; НШ4 — кабельная часть с гайкой Н для неэкранированного кабеля, нормальные габариты; Н в конце — покрытие никель.
