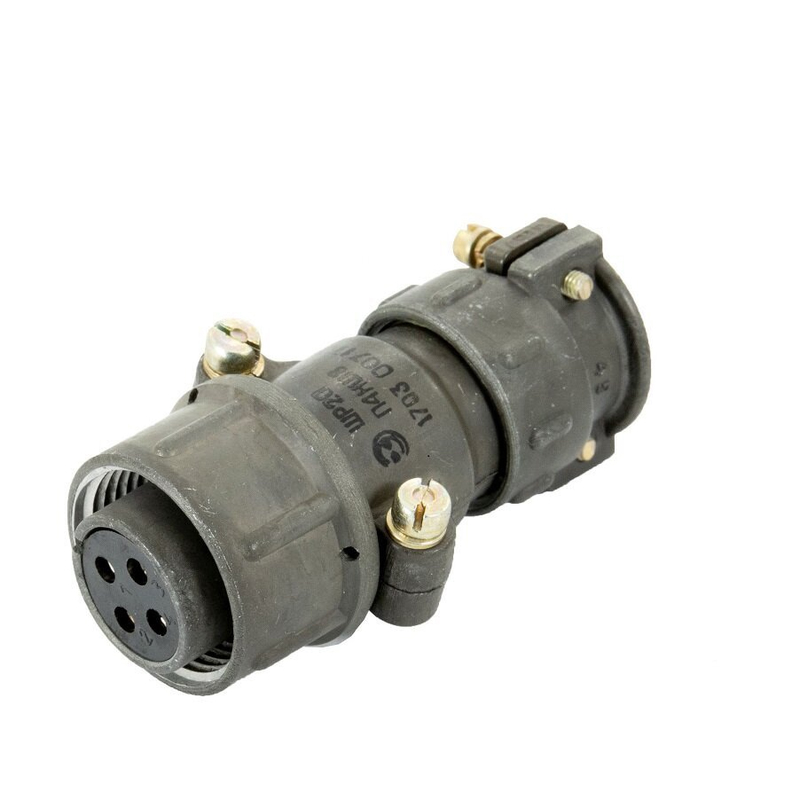

ШР20ПК4НШ4 – это низкочастотный цилиндрический разъем серии ШР; вилка блочная с прямым патрубком и кожухом, предназначенная для присоединения кабеля с неэкранированной жилой в аппаратуре общего и специального назначения. Разъем относится к приборным цилиндрическим соединителям объемного монтажа с резьбовым сочленением, типичным для советской/российской промышленной электроники.

Тип и конструкция

• Типоразмер: условный размер корпуса 20, серия ШР (соответствует габариту 20 по ряду ШР‑разъемов).

• Вилка блочная приборная с прямым патрубком (вид корпуса «Б», патрубок прямой, гайка под неэкранированный кабель).

• Количество контактов: 4 штыря, обычно диаметром около 2,5 мм, что для серии ШР соответствует сочетанию контактов «4».

Контакты и электрические параметры

• Контакты выполнены из латуни с серебряным покрытием (Ag), что обеспечивает хорошую проводимость и коррозионную стойкость.

• Максимальный рабочий ток на контакт до порядка 25 А (для контактов Ø 2,5 мм в аналогичных моделях ШР‑серии), максимальное рабочее напряжение до около 850 В постоянного/переменного тока.

• Сопротивление контактов не превышает примерно 1 мОм, сопротивление изоляции порядка десятков ГОм, что типично для ШР‑серии.

Механика, кожух и монтаж

• Кожух прямой, предназначен для монтажа разъема на панель; корпус из алюминиевого сплава (типа А‑22) с оксидным покрытием, серого цвета.

• Метод сочленения с розеткой – резьбовой (накидная гайка с резьбой, близкой к M24×1,5), типичной для ШР‑20.

• Метод электрического соединения – пайка проводов на кабельной стороне; на приборной стороне возможна установка на панель или в блок.

Условия эксплуатации и климатика

• Климатическое исполнение – УХЛ (умеренно‑холодный климат для наземной аппаратуры), рабочий диапазон температур обычно от примерно −60 °C до +60…+70 °C, в зависимости от конкретного ТУ.

• Выдерживает синусоидальную вибрацию до десятков g, многократные удары с ускорением до порядка 35–50 g, одиночные удары – до сотен g, что характерно для промышленной и военной аппаратуры.

Назначение и совместимость

• Предназначена для использования в электрических цепях постоянного и переменного тока частотой до единиц МГц в радио‑ и радиотехнической аппаратуре, а также в промышленных устройствах.

• Взаимосочленяется с соответствующими розетками серии ШР (кабельные и приборные), аналогичными по габариту и типу контактов.
