Назначение и область применения

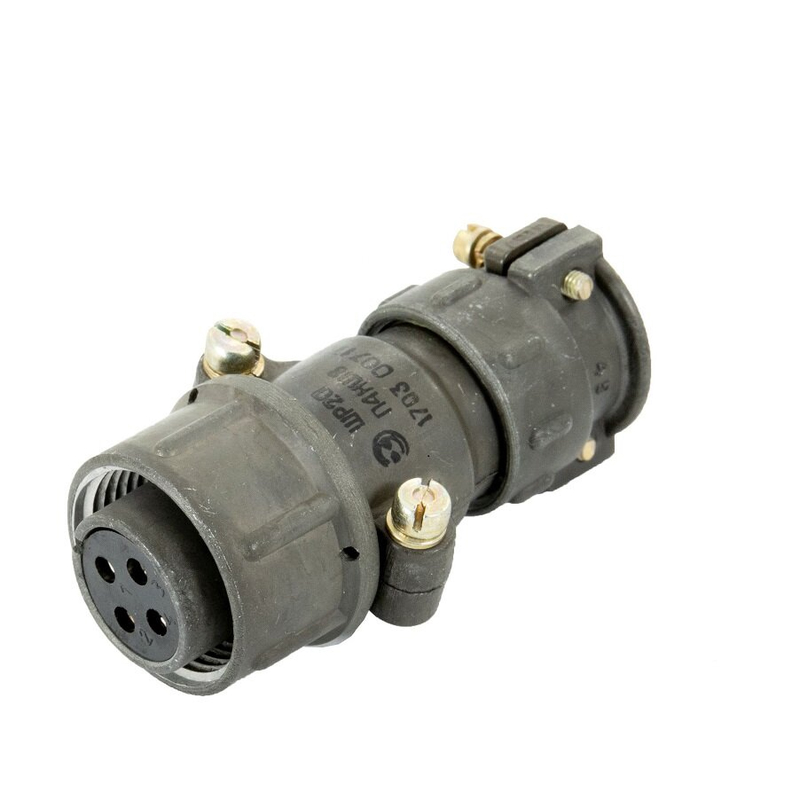

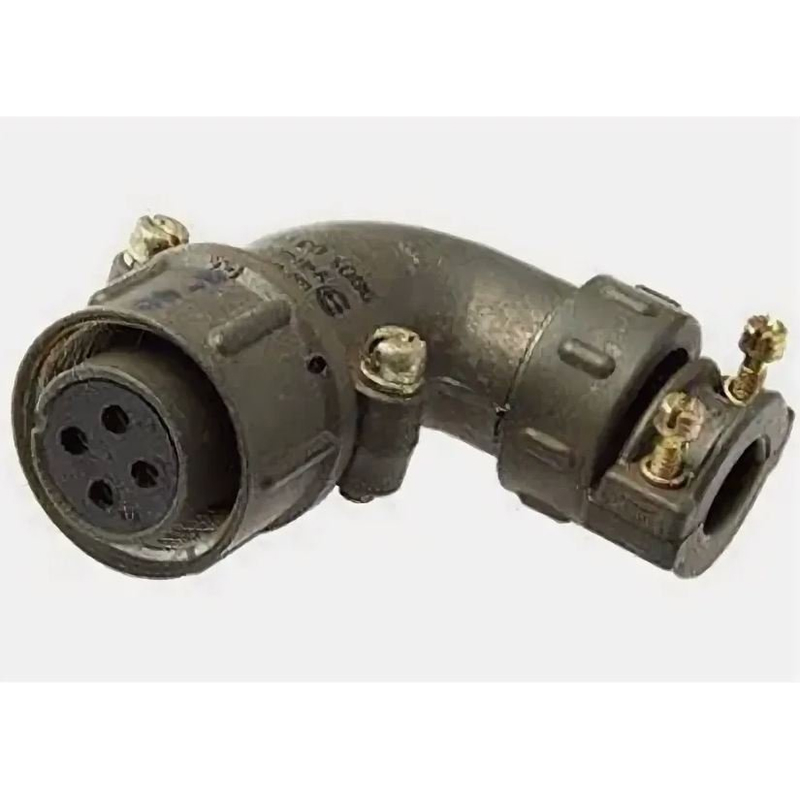

ШР20ПК4НШ4 — кабельная розетка серии ШР производства завода «Каскад», предназначенная для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, работающей в цепях переменного и постоянного тока частотой до 3 МГц.

Розетка подходит для внутреннего и наружного монтажа при условии защиты от пыли, воды, дождя и солнечного излучения. Изделие выпускается в климатическом исполнении УХЛ, что допускает эксплуатацию в широком диапазоне температур и повышенной влажности.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3. Контактная система включает четыре трубчатых гнезда типа «манжета» диаметром 1,5 мм, выполненных из латуни ЛС59-1. Покрытие контактов — никель, что отражено в обозначении НШ. Монтаж проводов осуществляется пайкой, сечение присоединяемого провода — до 1,93 квадратного миллиметра.

Конструкция предусматривает прямой патрубок под неэкранированный кабель, что обозначено буквой Н в маркировке. Такое исполнение упрощает ввод кабеля и обеспечивает механическую фиксацию соединения без применения экранирующих элементов.

Технические характеристики

• Количество контактов — 4.
• Диаметр контактов — 1,5 мм.
• Рабочий ток на контакт — 10 А, максимальный ток на контакт — 20 А, суммарный ток — до 40 А.
• Рабочее напряжение — до 850 В.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к ударам с ускорением до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению 2000 метров на секунду в квадрате.
• Наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок хранения — 15 лет.

Особенности эксплуатации

Розетка ШР20ПК4НШ4 рассчитана на продолжительную работу в составе ответственных узлов радиоэлектронной аппаратуры. Высокое сопротивление изоляции и стойкость к механическим воздействиям позволяют использовать изделие в условиях вибрации, ударных нагрузок и линейных ускорений. Климатическое исполнение УХЛ обеспечивает работоспособность как в отапливаемых помещениях, так и на открытом воздухе при наличии защиты от прямого воздействия осадков и солнечной радиации.

Для сохранения заявленных характеристик необходимо соблюдать температурный режим, не превышать предельные значения тока и напряжения на контакт, а также использовать провода сечением не более 1,93 квадратного миллиметра. Пайка контактов должна выполняться с соблюдением технологических норм, исключающих перегрев изоляторов из карболита.
