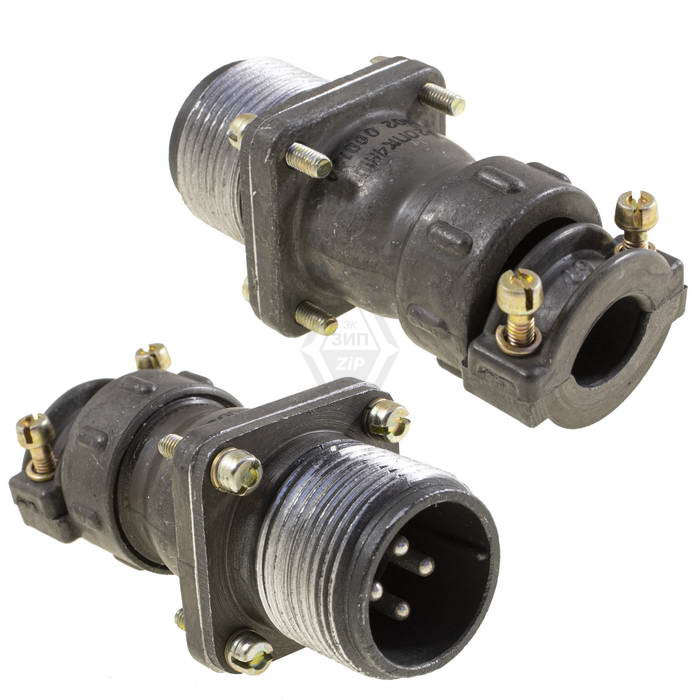

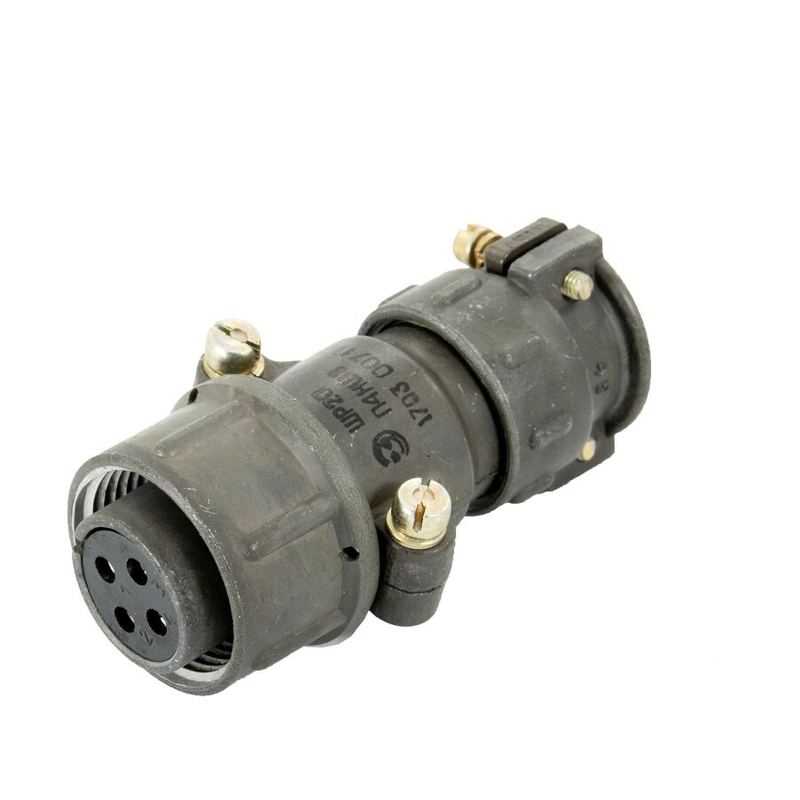

ШР20П4НШ4 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с прямым патрубком для неэкранированного кабеля. Она предназначена для электрических соединений в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре при работе на постоянном и переменном токах частотой до 3 МГц. Подходит для внутреннего и наружного применения (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Характеристики

• Количество контактов: 4 (диаметр 1,5 мм).

• Максимальное рабочее напряжение: 850 В (амплитудное значение).

• Рабочий ток на контакт: до 10 А, суммарно на соединитель — до 40 А.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов — до +110°C).

• Минимальная наработка: 1000 часов, количество сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.

Информация о конкретных моделях 2013–2016 годов не указана в доступных источниках.
