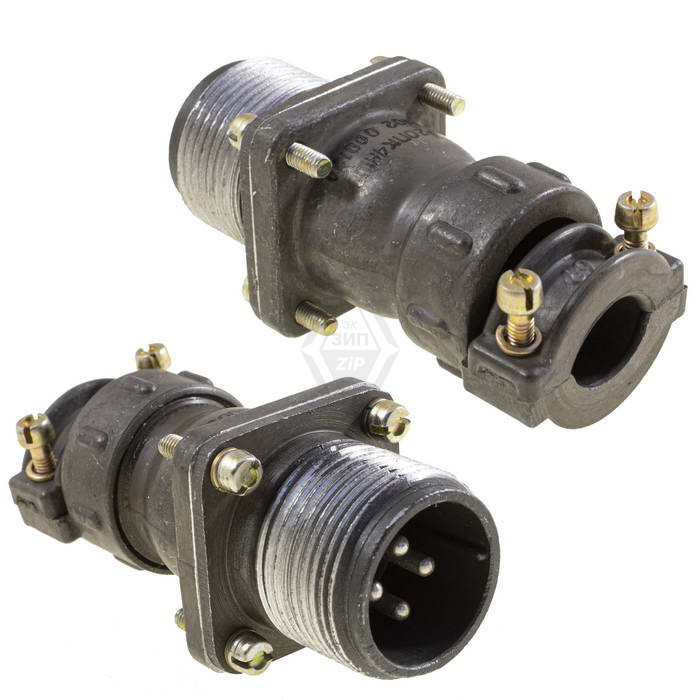

ШР20ПК4НГ8 — это блочная приборная розетка, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов : 4
• Рабочий ток : до 25 А на каждый контакт
• Максимальное рабочее напряжение : до 850 В (переменный и постоянный ток)
• Диаметр контактов : 2,5 мм
• Проходной диаметр : 24 мм
• Материал корпуса : алюминиевый сплав
• Покрытие контактов : никель

Конструкция и применение

розетка ШР20ПК4НГ8 имеет прямой патрубок и предназначена для подключения неэкранированных кабелей. Она используется в низкочастотных электрических цепях, что делает её подходящей для различных приложений в электронике и радиоаппаратуре. Соединитель состоит из двух частей: вилки и розетки, что обеспечивает надежное соединение.

Условия эксплуатации

• Температура окружающего воздуха : от -60 °C до +60 °C
• Смена температур : допускается до +110 °C с учетом перегрева контактов
• Климатическое исполнение : УХЛ (умеренно холодный климат)

Структура обозначения

Расшифровка обозначения ШР20ПК4НГ8:

• ШР — тип разъема (штепсельный, негерметичный)
• 20 — условный размер корпуса
• ПК — конструктивное исполнение (с прямым патрубком)
• 4 — количество контактов
• Н — для неэкранированного кабеля
• Г — вид соединителя ( розетка )
• 8 — обозначение сочетания контактов

Эта розетка широко используется в различных областях, требующих надежного соединения электрических цепей, включая промышленные и бытовые приложения.
