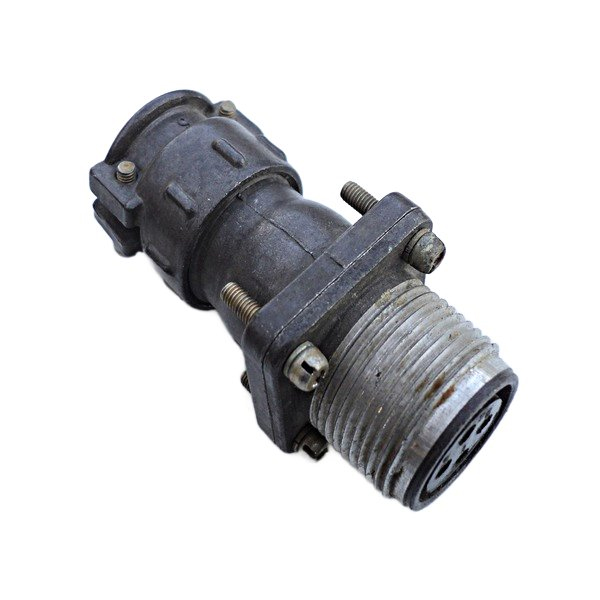

ШР20ПК4НГ8 — это розетка (приборная часть) цилиндрического негерметичного разъема серии ШР, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.
Используется во внутренних установках в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

• 4 контакта диаметром 2,5 мм, сочетание №8. ?

• Максимальное рабочее напряжение: 850 В (амплитудное), частота до 3 МГц.

• Рабочий ток на контакт: до 25 А, максимальная нагрузка на соединитель: до 100 А.

• Сопротивление контакта: не более 0,001 Ом, изоляции: не менее 5000 МОм. ?

• Рабочая температура: от -60 до +60 °C (с перегревом контактов до +110 °C).

• Вибрация: 1–5000 Гц, ускорение до 300 м/с?; удар: до 5000 м/с?; ресурс: 1000 ч наработки, 500 сочленений.
  Сочленение резьбовое, одношпоночная поляризация, монтаж пайкой, для неэкранированных кабелей сечением до 3 мм?.
