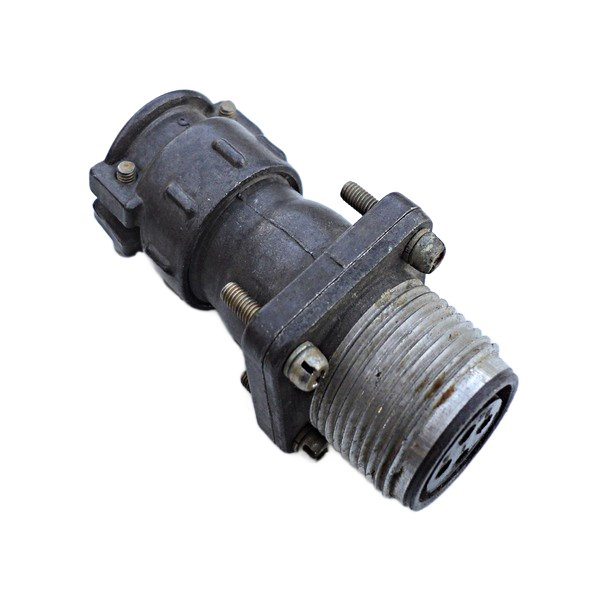

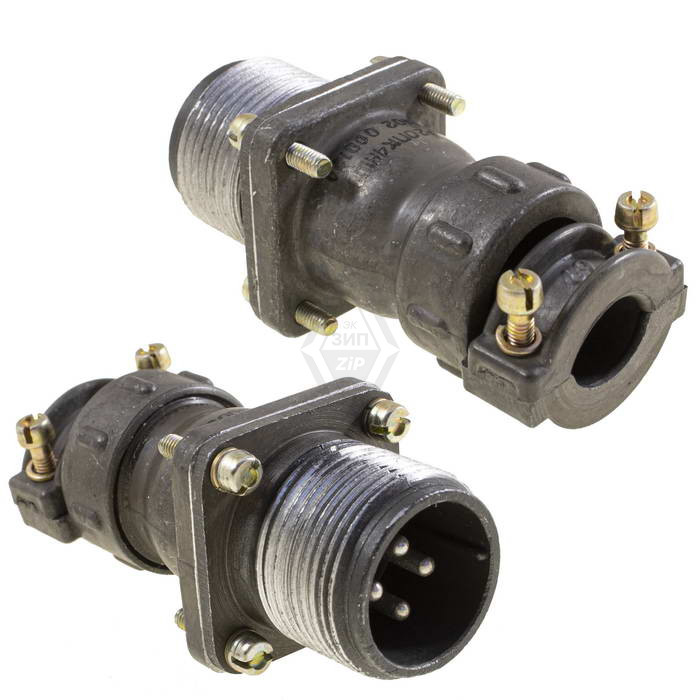

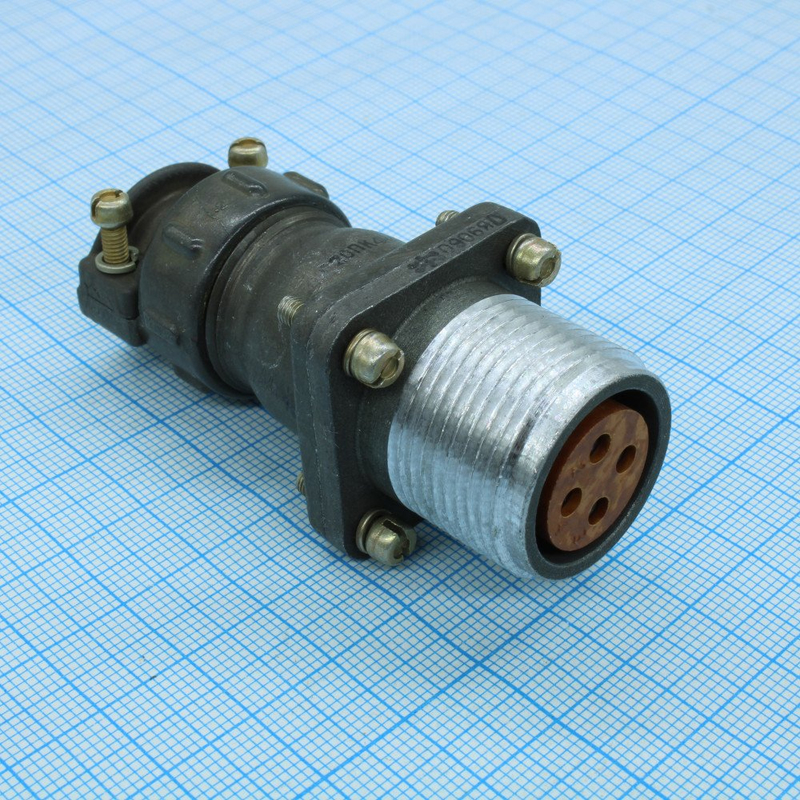

ШР20ПК4НГ8 — это 4-контактная негерметичная приборная розетка серии ШР с прямым патрубком для неэкранированного кабеля. Она относится к блочным соединителям общего назначения, выпускаемым с контролем ОТК, включая 2024 год.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре. Работает в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока при напряжении до 850 В. Используется во внутренней установке (климат УХЛ2), допускается наружная при защите от дождя, пыли и солнца.

Характеристики

• Количество контактов: 4 (диаметр 2,5 мм, схема №8). ?

• Рабочий ток: 25 А на контакт, до 100 А на соединитель; максимум 35 А на контакт.

• Напряжение: до 850 В. ?

• Монтаж: пайка, сечение провода до 3 мм?. ?

• Климат: от -60°C до +60°C (с перегревом контактов до +110°C), вибрация 1–5000 Гц (300 м/с?), удары до 5000 м/с?, ресурс 500 соединений, наработка 1000 ч.

• Покрытие контактов: серебро или никель (Н — никель). ?

• Срок хранения: 15 лет. ?
