Назначение

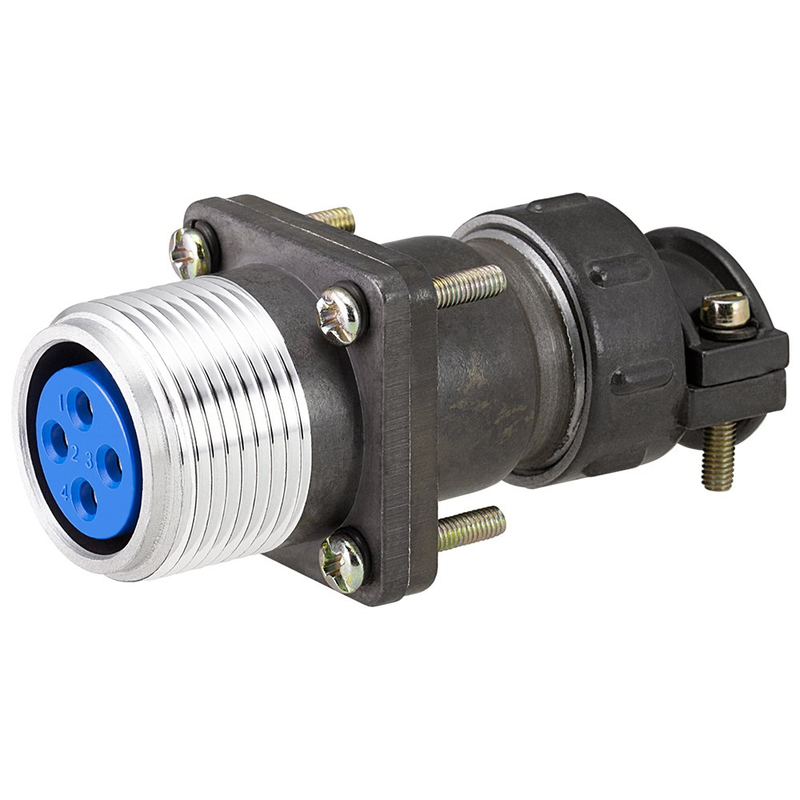

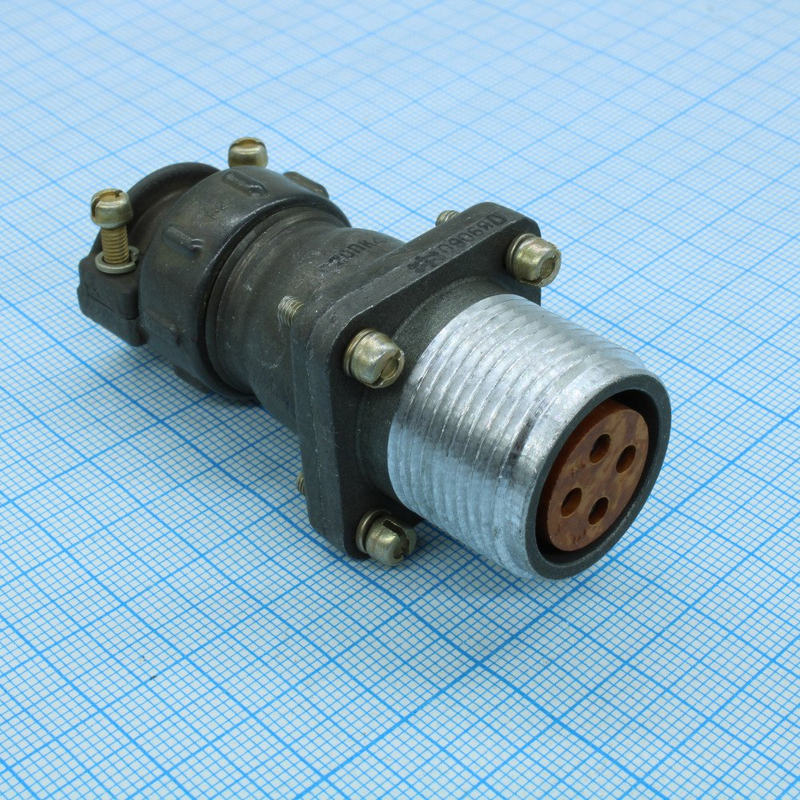

ШР20ПК4НГ4 — это розетка приборная (блочная) серии ШР, представляющая собой негерметичный цилиндрический низкочастотный соединитель с 4 контактами, прямым патрубком и нормальными габаритами. Изделие выпускается в категории качества ОТК (отдел технического контроля), включая продукцию 2024 года.

Основное назначение розетки — соединение и разъединение электрических цепей, а именно проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединитель применяется во внутренних электрических схемах в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от пыли, воды, дождя и солнечного излучения.

Устройство работает в цепях постоянного и переменного тока частотой до 3 МГц.

Подтверждённые особенности и технические характеристики

Конструкция розетки рассчитана на эксплуатацию в жёстких условиях и имеет следующие параметры:

• Количество контактов: 4, диаметр 1,5 мм; трубчатые гнёзда типа «манжета» изготовлены из латуни ЛС59-1 с покрытием серебром.
• Рабочее напряжение: до 850 В постоянного или переменного тока (амплитудное значение).
• Рабочий ток: 10 А на контакт, максимально допустимый — 20 А.
• Сечение провода: не более 1,93 квадратного миллиметра, монтаж выполняется пайкой.
• Устойчивость к механическим воздействиям: вибрация в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате, удар одиночный 5000 метров на секунду в квадрате и многократный 350 метров на секунду в квадрате, линейное ускорение 2000 метров на секунду в квадрате.
• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия, допускается перегрев контактов до плюс 110 градусов Цельсия; рабочее давление — до 1,3 на 10 в минус третьей степени Паскаля.
• Ресурс: наработка 1000 часов, количество сочленений-расчленений 500, сохраняемость 15 лет.
• Материалы: корпус из алюминиевого сплава АЛ-11, изоляторы из карболита К-211-3.

Указанные значения подтверждаются конструкторской документацией и категорией качества ОТК, что гарантирует соответствие заявленным параметрам для каждой партии, включая изделия 2024 года выпуска.

Применение

Розетка ШР20ПК4НГ4 востребована в областях, где требуется надёжное электрическое соединение при умеренных токах и напряжениях. Благодаря четырём контактам с серебряным покрытием и паечному монтажу она подходит для коммутации цепей управления, питания и сигнальных линий в блоках радиоэлектронной аппаратуры.

Климатическое исполнение УХЛ и широкий температурный диапазон позволяют использовать соединитель как внутри помещений, так и в наружных установках при наличии защитного кожуха или корпуса, предохраняющего от пыли, влаги и прямого солнечного излучения. Устойчивость к вибрации и ударам делает розетку пригодной для аппаратуры, работающей в условиях транспортных и промышленных нагрузок.

При монтаже следует учитывать ограничение по сечению провода не более 1,93 квадратного миллиметра и применять пайку для обеспечения надёжного контакта. Ресурс в 500 циклов сочленения-расчленения и сохраняемость 15 лет определяют сферу применения как долговременную эксплуатацию без частой замены соединителей.
