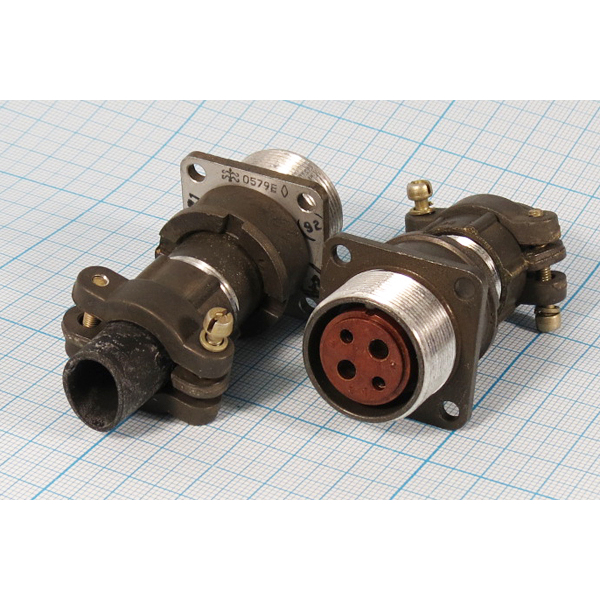

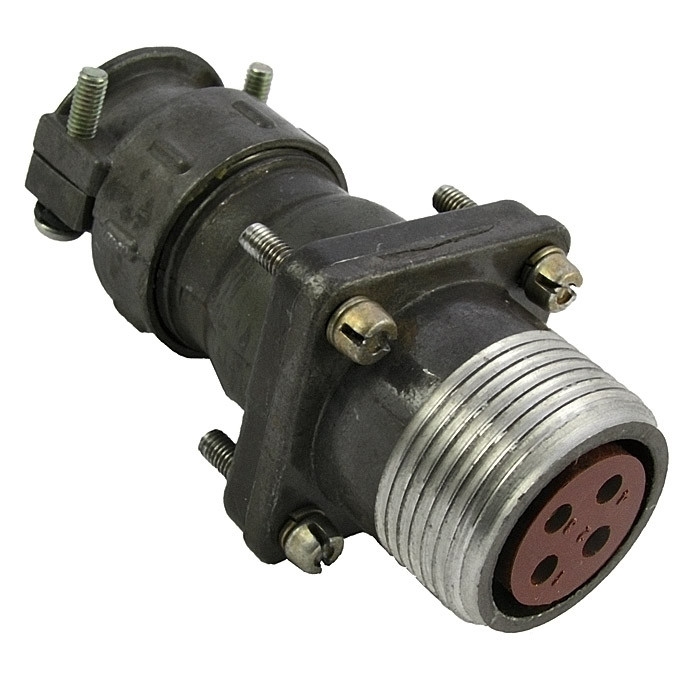

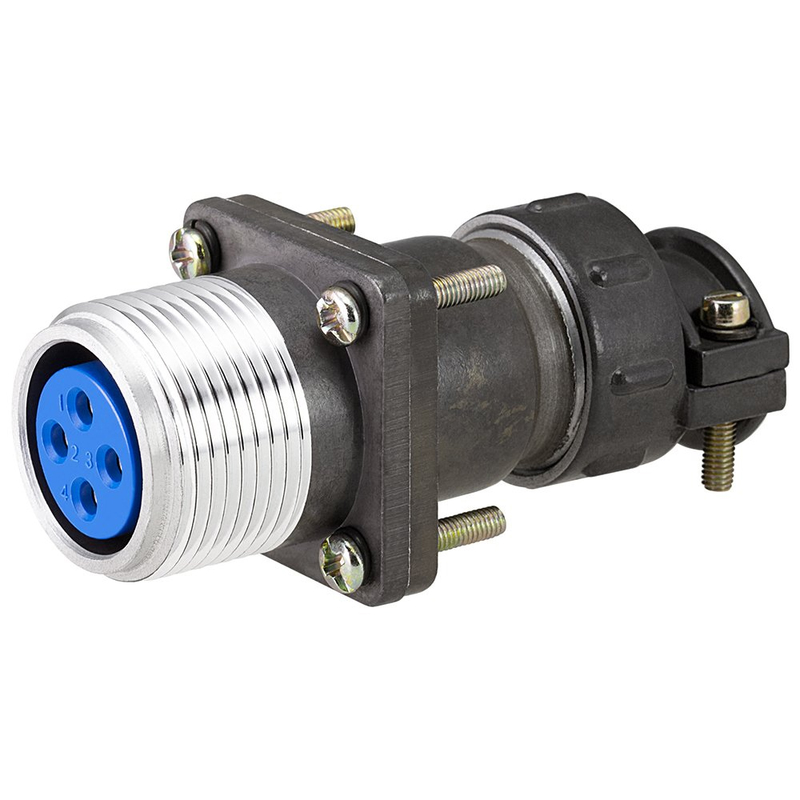

ШР20ПК4НГ4 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР с 4 контактами нормальных габаритов (НГ). Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется во внутренних и наружных установках (при защите от пыли и влаги) в электро- и радиоаппаратуре для подключения приборов, сетевого оборудования и электрических устройств. Работает в цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Рабочий ток: до 25 А (на контакт). ?

• Максимальное напряжение: 850 В.

• Диаметр контактов: 1,5 мм. ?

• Температурный диапазон: от -60°C до +110°C (с учетом перегрева контактов).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с?.

• Климатическое исполнение: УХЛ, пониженное давление до 0,13 мПа.
