Назначение и область применения

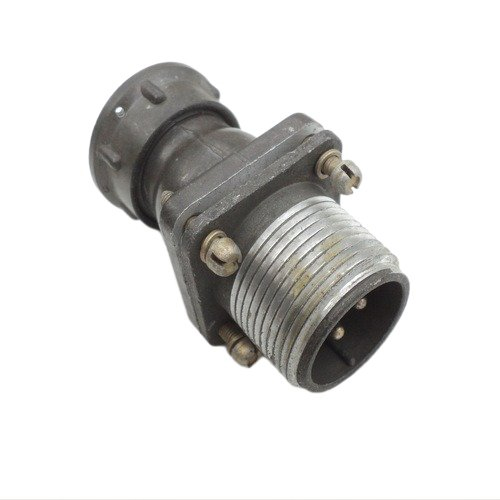

ШР20ПК4ЭШ8 представляет собой блочную вилку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования. Соединитель рассчитан на эксплуатацию в стационарных и подвижных установках, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Вилка взаимосочленяется с кабельными розетками типа 2РТТ или 2РТ-А, что обеспечивает совместимость с широким парком ранее выпущенного и современного оборудования. Монтаж на панель осуществляется пайкой, а резьбовое соединение с шагом M24×1,5 мм гарантирует плотную фиксацию ответной части.

Технические особенности и конструкция

Соединитель оснащён четырьмя штыревыми контактами диаметром 2,5 мм, изготовленными из латуни с серебряным покрытием. Такое исполнение контактов обеспечивает низкое переходное сопротивление и стабильную работу при номинальных нагрузках. Контакты являются извлекаемыми, что упрощает обслуживание и замену при необходимости.

Корпус выполнен из алюминиевого сплава с оксидированием, приборного типа, с прямым патрубком и гайкой для экранированного кабеля. Изолятор изготовлен из карболита коричневого цвета. Конструкция предусматривает одношпоночную поляризацию, исключающую неправильное сочленение. Габаритные размеры составляют 30×30×55,2 мм, масса — 43,5 г.

Электрические параметры

• Рабочий ток на один контакт — до 35 А
• Суммарный ток на разъём — до 100 А
• Максимальное рабочее напряжение — 850 В
• Число контактов — 4 штыревых
• Диаметр контактов — 2,5 мм
• Материал контактов — латунь с серебряным покрытием

Механические и климатические характеристики

• Диапазон рабочих температур — от минус 60 до плюс 60 °C
• Климатическое исполнение — УХЛ
• Относительная влажность — до 98 процентов при температуре плюс 25 °C
• Вибрационные нагрузки — от 1 до 5000 Гц с ускорением 30 g
• Акустические шумы — до 170 дБ
• Механические удары — до 500 g
• Ресурс — 500 сочленений
• Наработка — не менее 1000 часов
• Степень герметичности — без герметичности и уплотнительной втулки

Монтаж и эксплуатация

Установка вилки производится на панель с креплением через резьбовое соединение. Подключение проводников выполняется методом пайки к хвостовикам контактов. Прямой патрубок корпуса ориентирован на подвод экранированного кабеля, фиксируемого гайкой. Перед сочленением необходимо убедиться в совпадении шпоночного паза и выступа ответной части.

Изделие не имеет уплотнительной втулки и не является герметичным, поэтому при эксплуатации в условиях повышенной влажности или запылённости следует предусматривать дополнительные меры защиты места установки. Рабочий диапазон температур от минус 60 до плюс 60 °C позволяет использовать соединитель как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, эксплуатируемой в умеренном и холодном климате.

Контакты с серебряным покрытием сохраняют стабильные электрические характеристики на протяжении всего ресурса, составляющего 500 циклов сочленения-расчленения. При соблюдении норм нагрузки и условий монтажа наработка соединителя составляет не менее 1000 часов.
