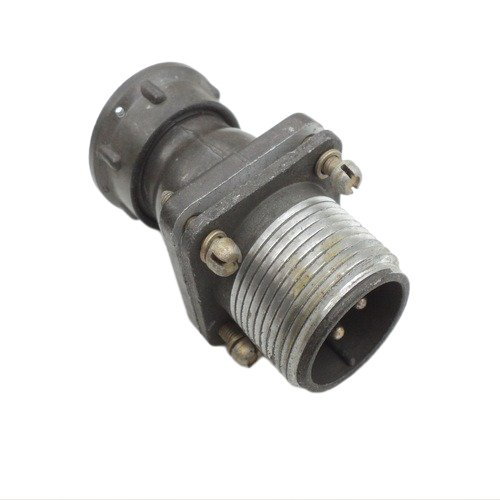

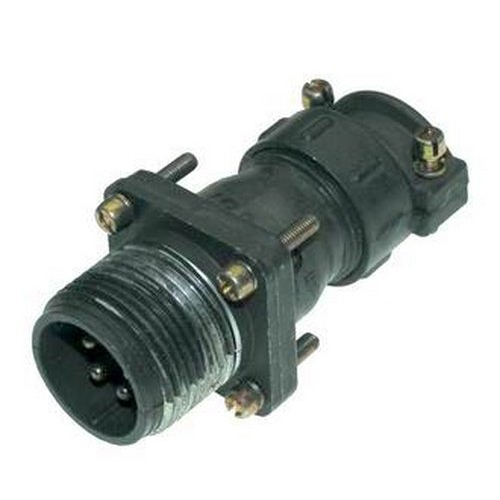

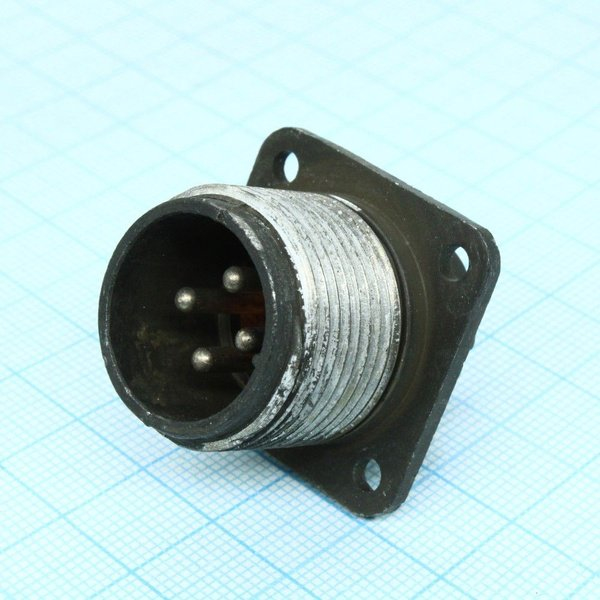

ШР20ПК4ЭШ8 вилка Каскад (2024г ОТК) — это цилиндрический электрический разъём приборного типа от производителя НПО «Каскад». Он предназначен для надёжного соединения электрических цепей в радиоэлектронной аппаратуре.

Применение

Соединители серии ШР используются для объёмного монтажа с экранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В. Подходят для электро- и радиоаппаратуры во внутренних условиях (климат УХЛ), с возможностью наружного применения при защите от пыли, воды и прямого воздействия.

Характеристики

• Условный размер корпуса: 20, тип — приборный вилка с прямым патрубком и гайкой для экранированного кабеля.

• Количество контактов: 4 шт (диаметр 2,5 мм).

• Рабочий ток: до 25 А на контакт, до 100 А общий.

• Сопротивление контактов: не более 1,0 мОм; изоляции — не менее 5000 МОм.

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с? (30 g).

• Удары: многократные 350 м/с? (35 g), одиночные 5000 м/с? (500 g); линейное ускорение 2000 м/с? (200 g).

• Температура: от -60 до +60 °C (смена до +110 °C); давление до 1,3?10?? Па.

• Наработка: минимум 5000 ч; сочленения-расчленения: не менее 500; срок хранения: 15 лет.
