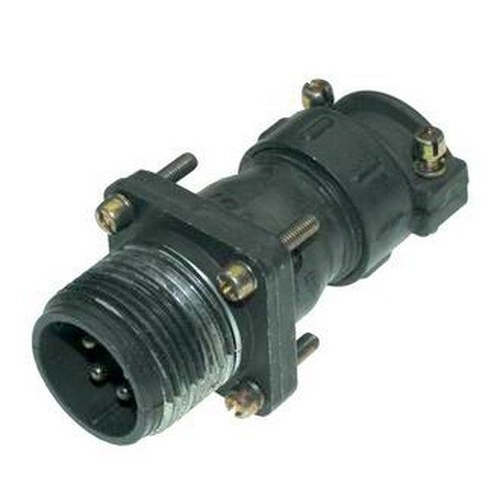

ШР20ПК4ЭШ8 — это вилка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения.
Используется во внутренних электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Допускается наружный монтаж при защите от дождя, динамической пыли и солнца; климатическое исполнение УХЛ2.

Характеристики

• Количество контактов: 4 (? 2,5 мм, штыревые). ?

• Монтаж: пайка, блочный (приборный) с прямым патрубком для экранированного кабеля.

• Сочленение: резьбовое, одношпоночная поляризация.

• Рабочая температура: от -60 до +60°C (с учетом перегрева контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с?; удар до 5000 м/с?.

• Ресурс: 500 сочленений-расчленений, наработка 1000 часов.
