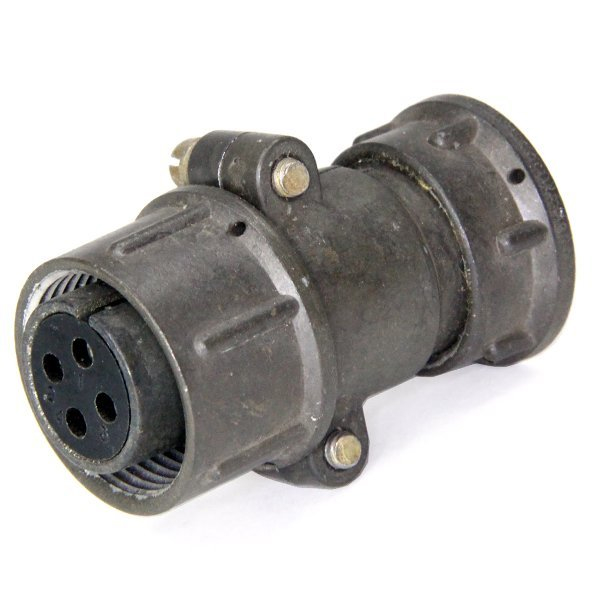

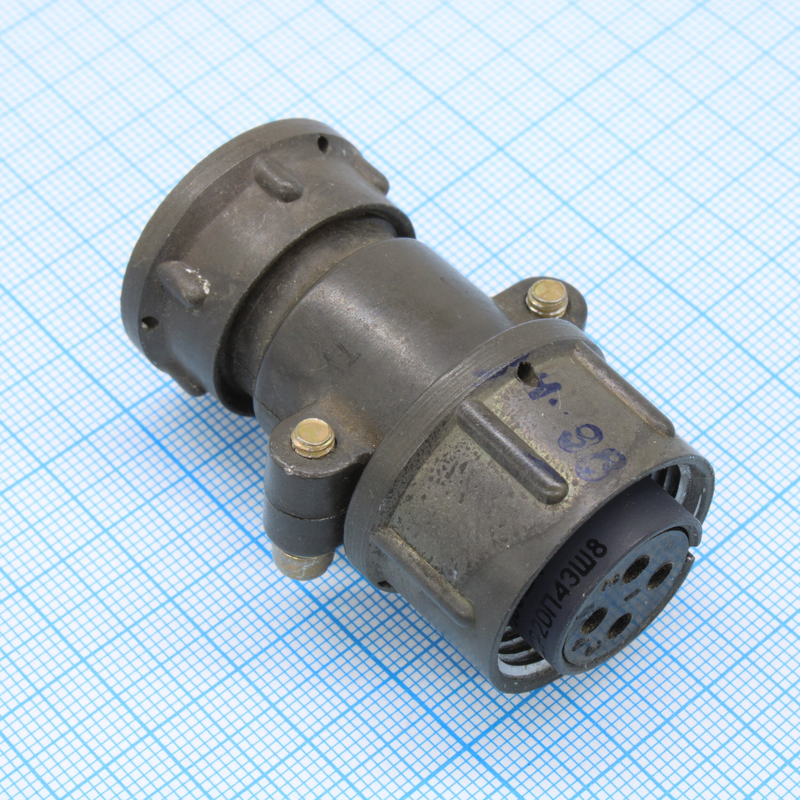

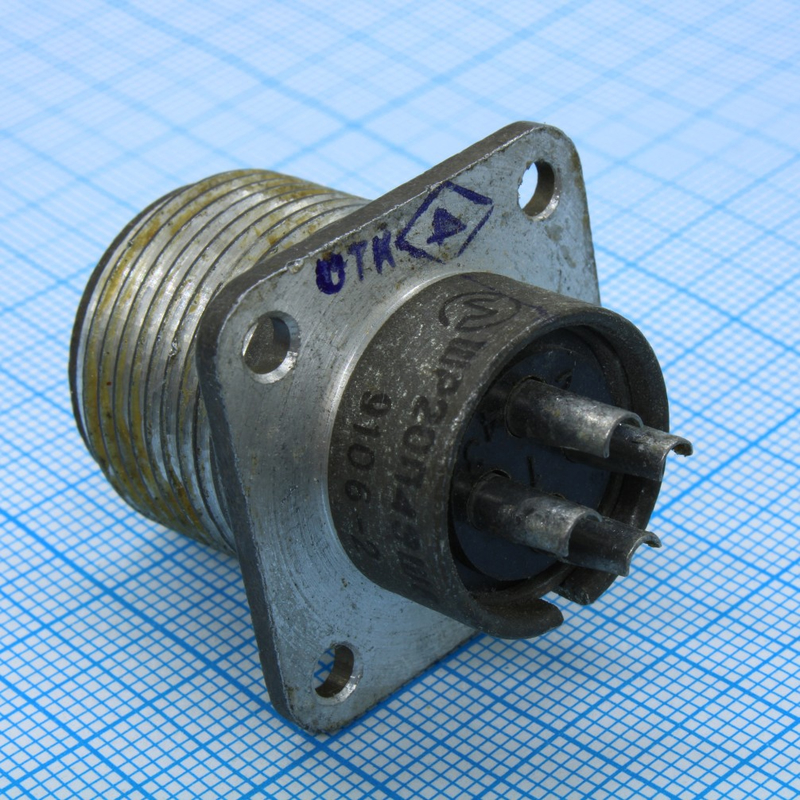

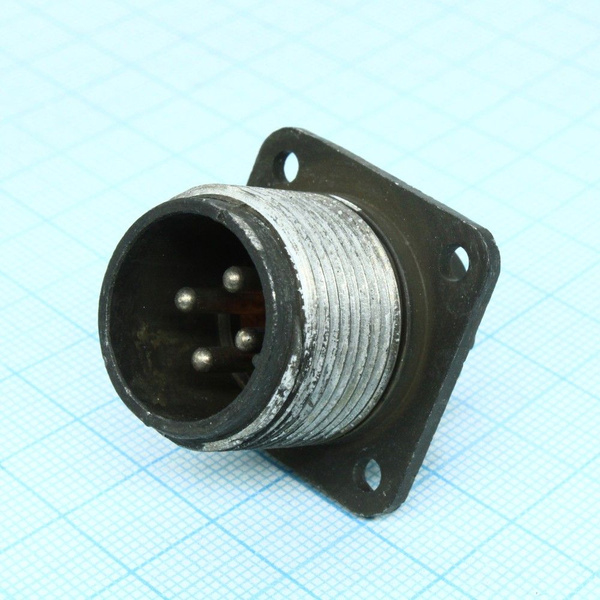

ШР20ПК4ЭШ8 (БШ) — это низкочастотный цилиндрический соединитель вилочного типа серии ШР, приборный с прямым патрубком и гайкой для экранированного кабеля.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, как внутри помещений, так и снаружи при защите от пыли, воды, дождя и солнечного излучения.

Используется в климатическом исполнении УХЛ для работы в цепях переменного и постоянного тока частотой до 3 МГц. ?

Характеристики

Имеет 4 контакта диаметром 2,5 мм, максимальное рабочее напряжение до 850 В, рабочий ток 25 А на контакт.

Рабочая температура от -60 до +60 °C (смена до +110 °C), устойчив к вибрации (1–5000 Гц), ударам (до 5000 м/с? одиночные), линейному ускорению 2000 м/с?, пониженному давлению 1,3·10?? Па.

Минимальная наработка 1000–5000 часов, не менее 500 сочленений-расчленений, срок сохраняемости 15 лет.
