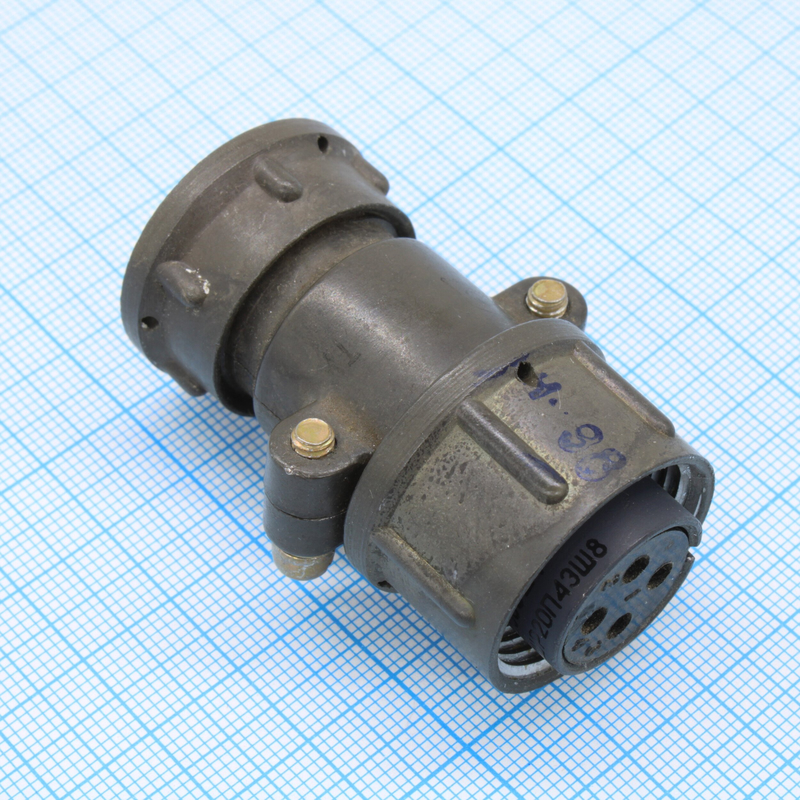

ШР20ПК4ЭШ8 (БШ) 15г — это приборная вилка низкочастотного цилиндрического соединителя серии ШР с 4 экранированными контактами (диаметр 2,5 мм), модификация БШ (бронепатрубковая) и годом изготовления 2015.

Применение

Предназначена для внутреннего монтажа в электро- и радиоаппаратуре, а также наружного при защите от пыли, воды, дождя и солнечного излучения. Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в цепях постоянного и переменного токов частотой до 3 МГц.

Климатическое исполнение УХЛ (по ГОСТ 15150-69), подходит для условий от -60 до +60 °C, с возможностью кратковременного нагрева контактов до +110 °C.

Характеристики

Рабочий ток — 25 А, максимальное напряжение постоянного тока — 850 В (амплитудное).

Выдерживает механические воздействия: одиночный удар 5000 м/с?, многократный 350 м/с?, линейное ускорение 2000 м/с?, вибрацию 1–5000 Гц до 300 м/с?. Наработка — 1000–5000 часов, сочленения-расчленения — 500 циклов, срок хранения — 15 лет.

Сопротивление контактов — не более 1,0 мОм, изоляции — 5000 МОм в нормальных условиях.
