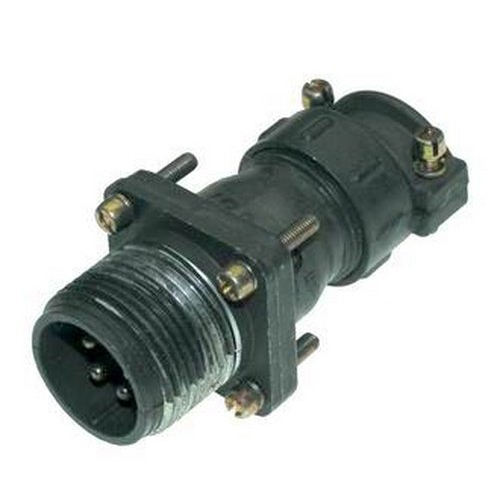

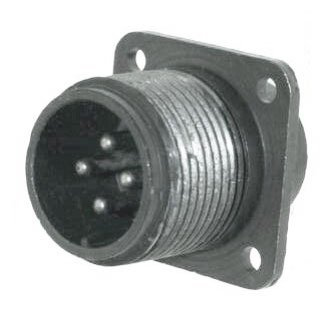

ШР20ПК4ЭШ4 ВИЛКИ 2024г Каскад

Цена:

2350 ₽

В наличии: 84 шт.

Производитель: Каскад

Технические характеристики

ШР20ПК4ЭШ4 вилка Каскад (2024г ОТК) — это приборная вилка серии ШР с прямым патрубком, предназначенная для надёжного соединения в аппаратуре. ?

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего и наружного монтажа (при защите от пыли и воды) в климатическом исполнении УХЛ.

Подходит для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. ?

Характеристики

Количество контактов: 4 (диаметром 1,5 мм). ?
Рабочее напряжение: до 850 В (переменный/постоянный ток, частота до 3 МГц).
Рабочий ток на контакт: 10 А (максимум 20 А на контакт, до 40 А на соединитель).
Диапазон температур: от -60°C до +60°C (смена до +110°C с учётом перегрева контактов).
Вибрация: синусоидальная 1–5000 Гц, 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?; линейное ускорение 2000 м/с?.
Наработка: минимум 1000 ч; сочленения-расчленения: 500; срок хранения: 15 лет. ?
Пониженное давление: 1,3·10?? Па. ?

Описание

Назначение

ШР20ПК4ЭШ4 ВИЛКИ Каскад — приборная вилка серии ШР с прямым патрубком, предназначенная для надёжного соединения в аппаратуре. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего и наружного монтажа. При защите от пыли и воды вилка может использоваться в климатическом исполнении УХЛ. Соединитель подходит для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Подтверждённые особенности

Вилка ШР20ПК4ЭШ4 имеет четыре контакта диаметром 1,5 мм. Рабочее напряжение достигает 850 В при переменном или постоянном токе с частотой до 3 МГц. Рабочий ток на контакт составляет 10 А, максимально допустимый ток на контакт — 20 А, а на соединитель — до 40 А.

Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов возможна смена до плюс 110 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночный удар 5000 метров на секунду в квадрате, многократный удар 350 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Наработка составляет минимум 1000 часов. Ресурс сочленений-расчленений — 500 циклов. Срок хранения — 15 лет. Пониженное давление — 1,3 на 10 в минус четвёртой степени Паскаля.

Применение

Соединитель востребован при монтаже и эксплуатации узлов и блоков в электро- и радиоаппаратуре. Вилка обеспечивает коммутацию электрических цепей проводов и кабелей, позволяя выполнять соединение и разъединение цепей в составе аппаратуры.

Внутренний монтаж радиоэлектронной и радиотехнической аппаратуры.
Наружный монтаж при условии защиты от пыли и воды.
Климатическое исполнение УХЛ.
Коммутация цепей проводов, кабелей, узлов и блоков.
Эксплуатация при температурах от минус 60 до плюс 60 градусов Цельсия.
Работа в условиях вибрации, ударов и линейных ускорений.

Вилка ШР20ПК4ЭШ4 Каскад выпускается с подтверждением ОТК за 2024 год. Артикул изделия — 51213. Категория — ШР20. Производитель — Каскад.
