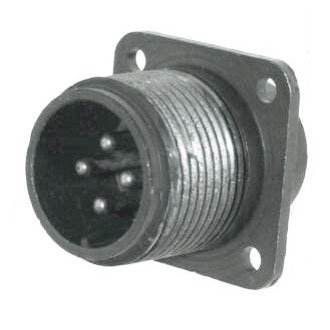

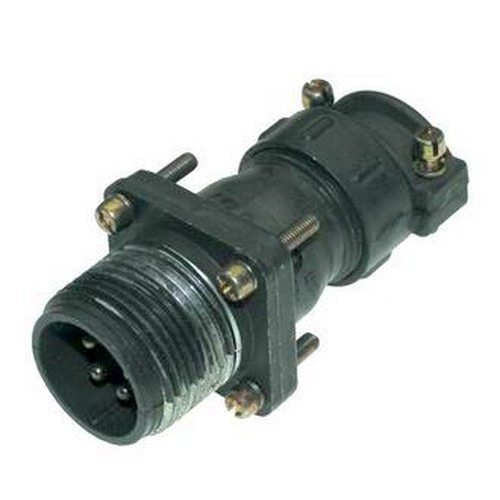

ШР20ПК4ЭШ4 — это приборная вилка серии ШР, предназначенная для соединений в электрических цепях. Она применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. ?

Применение

вилка используется во внутренних и наружных установках (при защите от пыли и воды) в климатическом исполнении УХЛ. Подходит для работы с экранированным кабелем, с прямым патрубком и резьбовым соединением, одношпоночной поляризацией корпусов.

Характеристики

• Количество контактов: 4, диаметром 1,5 мм. ?

• Рабочий ток: до 10 А на контакт (максимум 20 А).

• Напряжение: до 850 В постоянного и переменного тока (частота до 3 МГц). ?

• Температура эксплуатации: от -60°C до +60°C, смена температур до +110°C с учетом перегрева контактов.

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с?.

• Удар: одиночный 5000 м/с?, многократный 350 м/с?; линейное ускорение 2000 м/с?.

• Наработка: минимум 1000 часов, сочленения-расчленения: 500.

• Габариты: 30?30?42 мм, срок сохраняемости 15 лет. ?

Размеры проходного отверстия розетки — 24 мм. ?
