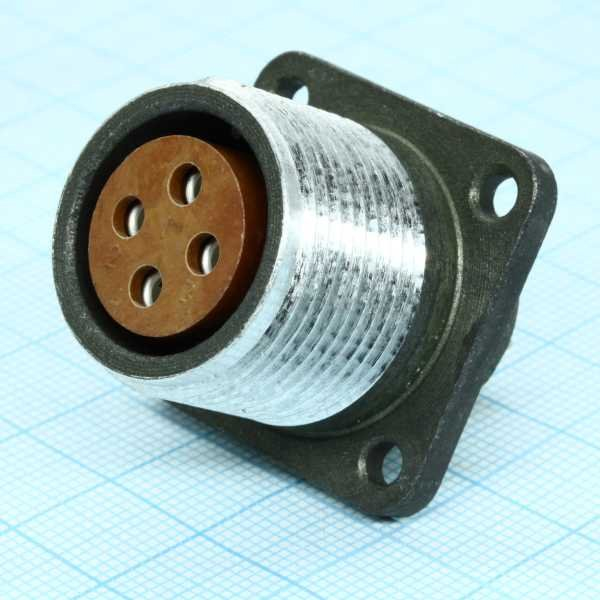

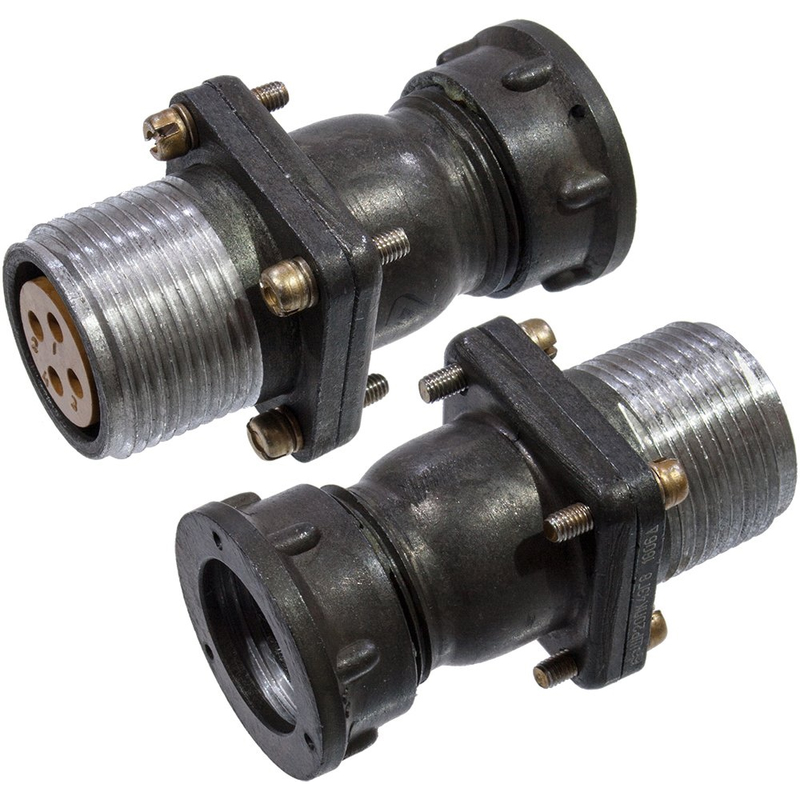

ШР20ПК4ЭГ8 — это блочная розетка с кожухом (экранирующим патрубком) из серии цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Она работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение), обеспечивая токовую нагрузку до 35 А на контакт.

Назначение

Розетка применяется для монтажа на блоках или панелях аппаратов, подходит для экранированных и неэкранированных кабелей с прямым патрубком. Сочленение резьбовое с одношпоночной поляризацией корпусов, метод подключения — пайка контактов (покрытие серебром или никелем). Климатическое исполнение УХЛ2 по ГОСТ 15150-69 позволяет использовать внутри помещений, с защитой от внешних факторов при наружном монтаже.

Технические характеристики

• Количество контактов: 4 (диаметр 2,5 мм).

• Рабочая температура: от -60 до +100°C (с учетом перегрева до +110°C).

• Масса: около 51 г.

• Минимальная наработка: 1000 часов, количество соединений-расчленений: 500.

Совместимость

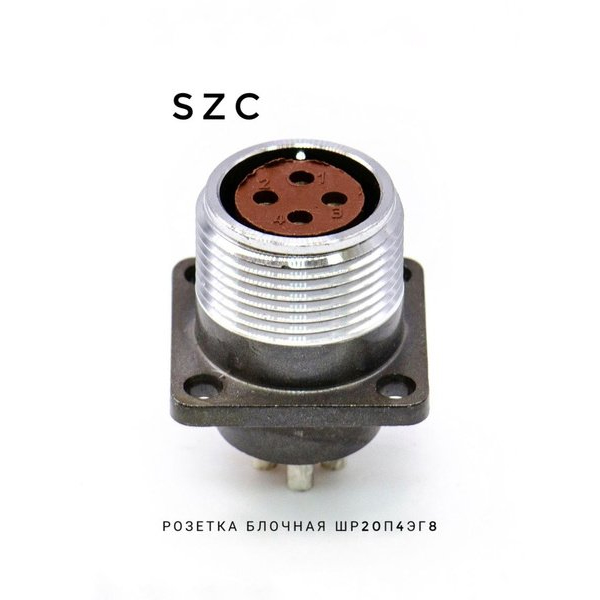

ШР20ПК4ЭГ8 сочленяется с вилками ШР20П4ЭГ8, а также с соединителями 2РТТ и 2РТ-А по соответствующим ТУ. Корпус металлический, изолятор — карболит, маркировка на корпусе. Производитель — российские заводы, такие как Элекон.
