Назначение прибора

ШР20ПК4ЭГ8 — это приборная розетка серии ШР производства предприятия «Каскад». Изделие относится к соединителям общего назначения и предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, обеспечивая стабильный контакт при эксплуатации в составе различных устройств.

Изделие выпущено в 2024 году и прошло контроль отдела технического контроля, что подтверждает соответствие заявленным характеристикам. Розетка подходит как для внутреннего, так и для наружного монтажа при условии защиты от пыли и влаги со стороны потребителя. Изделие выполнено в климатическом исполнении УХЛ, что определяет допустимые условия его применения.

Подтверждённые технические характеристики

Основные электрические и эксплуатационные параметры розетки следующие:

• Рабочий ток — 25 А на контакт.
• Максимальное напряжение — до 850 В постоянного и переменного тока.
• Количество контактов — 4, диаметр каждого контакта — 2,5 мм, сочетание 8.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Температурный диапазон эксплуатации — от минус 60 градусов до плюс 60 градусов, с учётом перегрева контактов до плюс 110 градусов.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Герц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к ударам с ускорением до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению 2000 метров на секунду в квадрате.

Перечисленные параметры подтверждены в описании изделия и определяют его пригодность для работы в жёстких условиях с повышенными механическими нагрузками.

Конструкция и применение

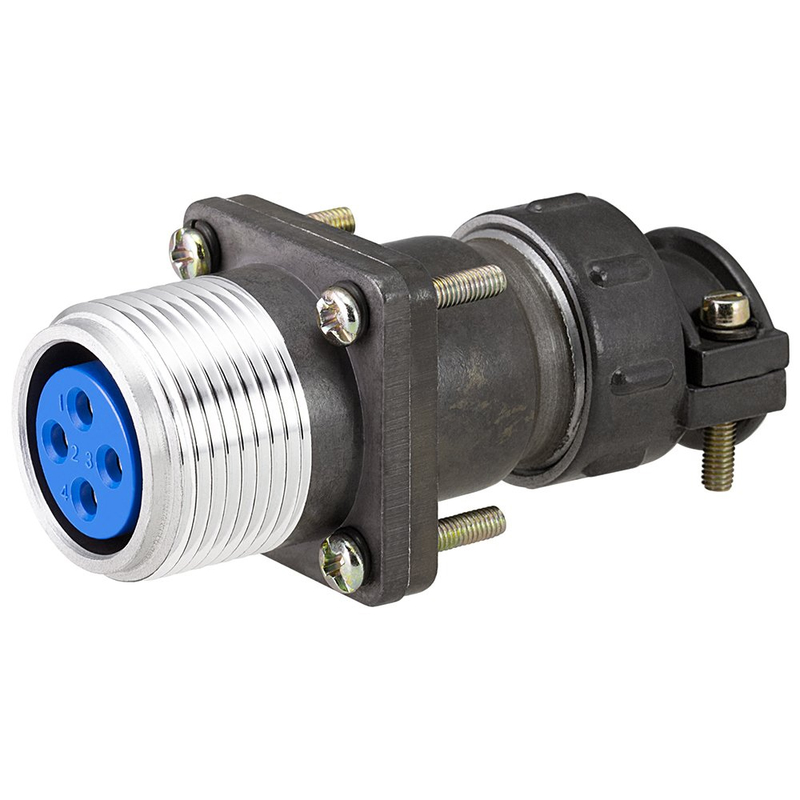

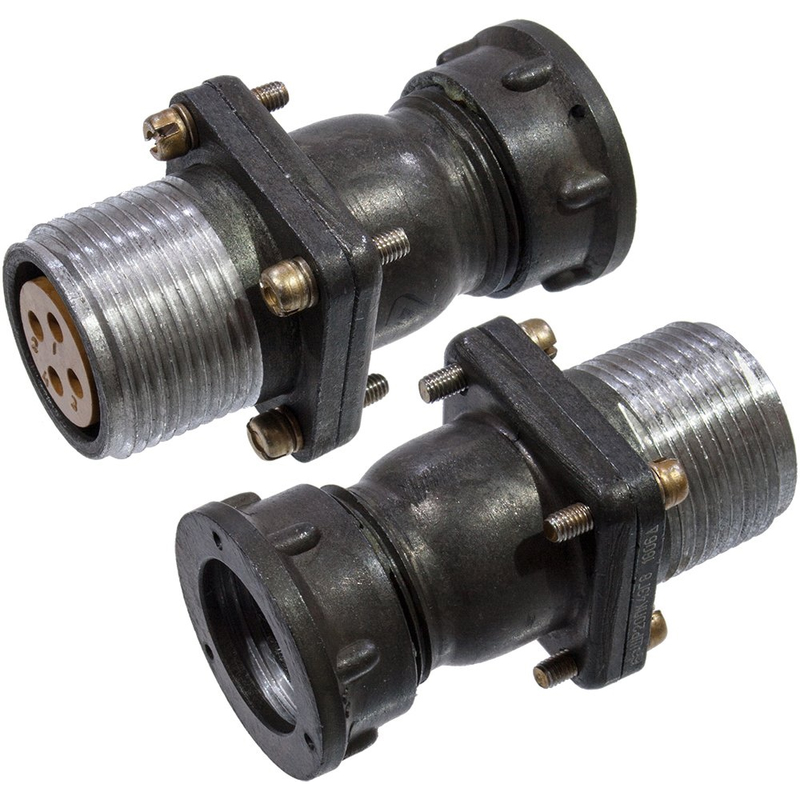

Конструкция розетки включает прямой патрубок, рассчитанный на неэкранированный кабель с сечением до 3 квадратных миллиметров. Такое исполнение упрощает монтаж и обеспечивает надёжное подключение провода к прибору. Розетка серии ШР применяется в качестве соединителя для быстрого соединения и разъединения цепей, что удобно при сборке, наладке и обслуживании электро- и радиоаппаратуры.

Благодаря широкому температурному диапазону и стойкости к вибрации, ударам и линейным ускорениям изделие востребовано в составе оборудования, работающего в подвижных и промышленных условиях. При наружном монтаже для защиты от пыли и влаги потребителю необходимо предусмотреть дополнительные меры герметизации. Розетка ШР20ПК4ЭГ8 сочетает высокие электрические параметры, длительный срок сохраняемости и механическую прочность, что делает её универсальным решением для соединения электрических цепей в аппаратуре различного назначения.

Область применения

1. Соединение и разъединение электрических цепей в электроаппаратуре.
2. Подключение проводов и кабелей в радиоэлектронной технике.
3. Коммутация узлов и блоков радиотехнических устройств.
4. Внутренний монтаж приборов и шкафов.
5. Наружный монтаж при обеспечении защиты от пыли и влаги.
