Назначение изделия

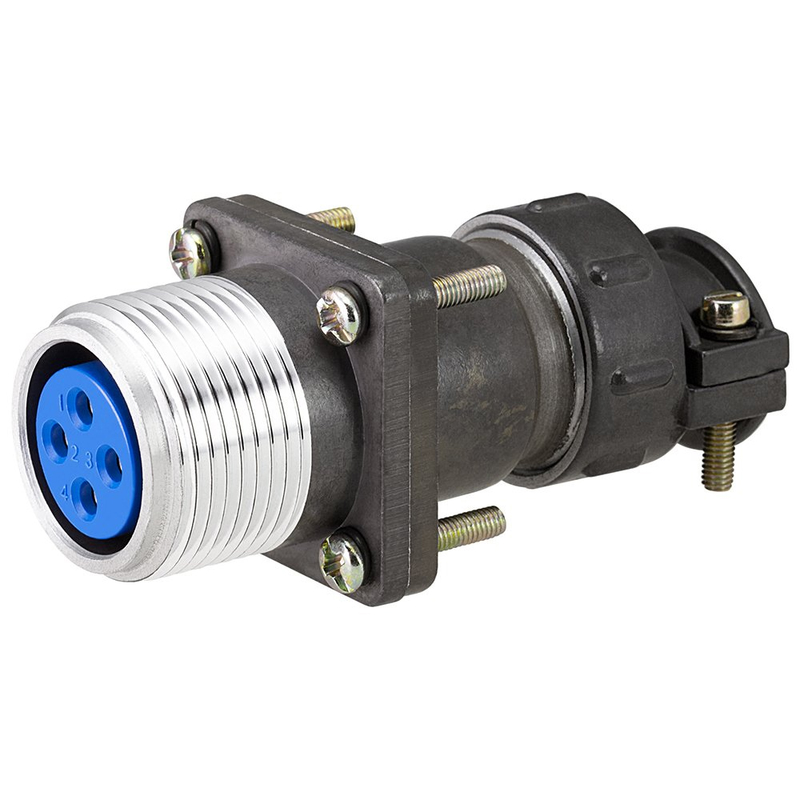

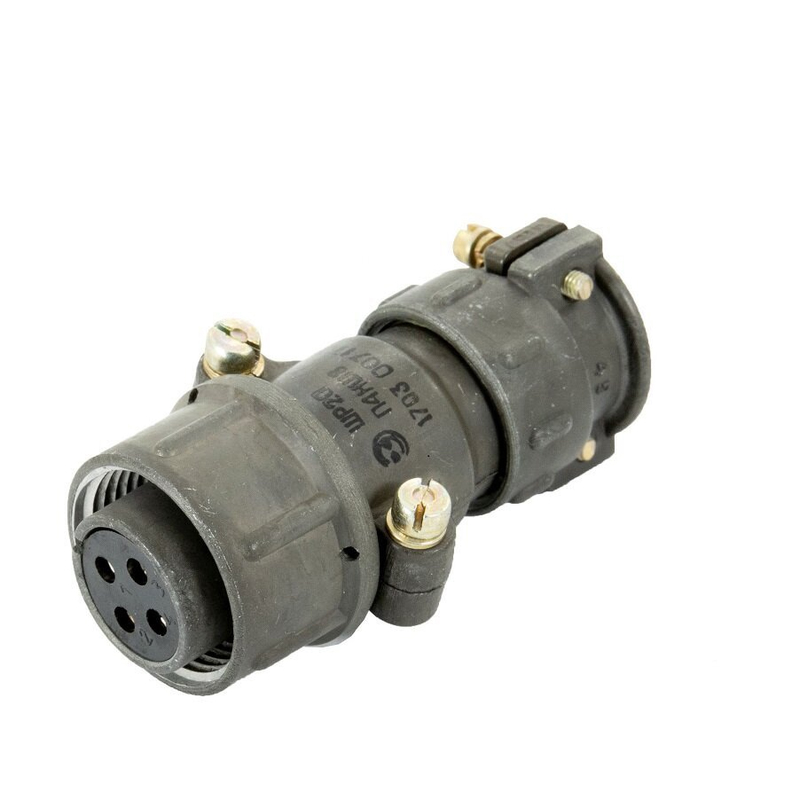

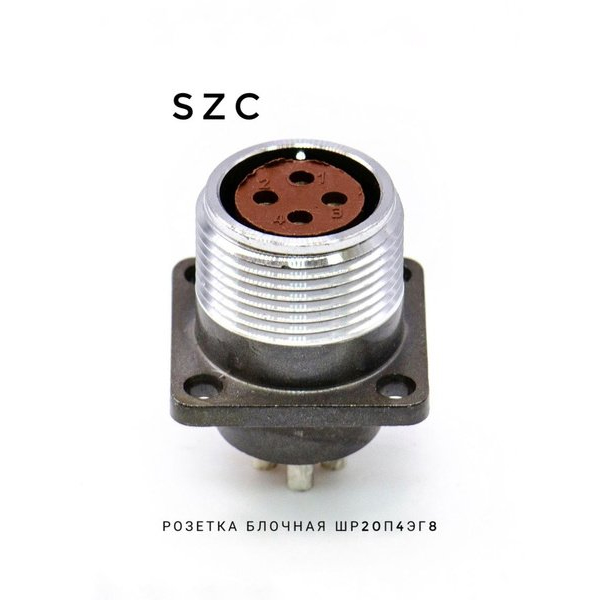

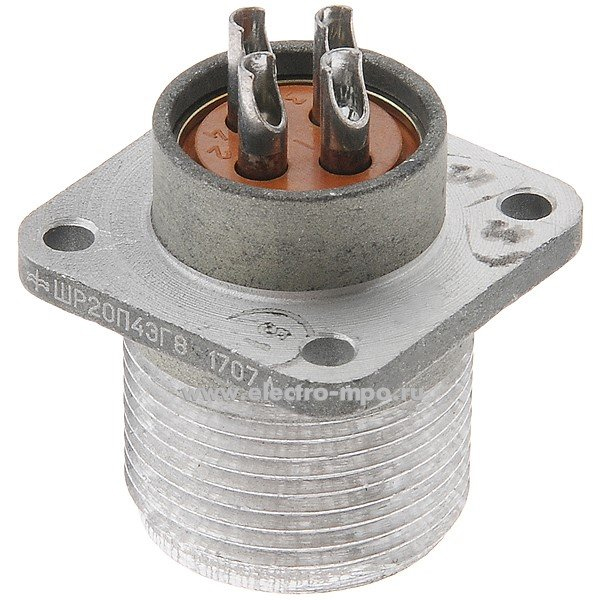

ШР20ПК4ЭГ8 представляет собой блочную приборную розетку серии ШР, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется в качестве разъёма общего назначения при коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Конструкция ориентирована на стационарную установку в корпуса оборудования и обеспечивает надёжное разъёмное соединение с ответной вилкой соответствующего типономинала.

Розетка рассчитана на эксплуатацию в составе промышленной электроники, измерительных комплексов, систем питания и распределительных устройств, где требуется передача значительных токов при сохранении стабильности контакта. Изделие не относится к герметичным и предназначено для установки внутри приборов либо в условиях, исключающих прямое воздействие влаги и агрессивных сред.

Подтверждённые технические особенности

Модель ШР20ПК4ЭГ8 относится к разъёмам с условным размером корпуса 20. Кабельная часть выполнена с прямым патрубком для экранированного кабеля, на что указывает индекс «ПК» в обозначении. Сочленение с ответной частью осуществляется резьбовым способом, что обеспечивает фиксацию соединения и предотвращает самопроизвольное расчленение при вибрационных нагрузках. Поляризация корпуса — одношпоночная, исключающая неправильную ориентацию при стыковке.

Электрические параметры изделия подтверждены следующими значениями:

• количество контактов — 4;
• диаметр контактов — 2,5 мм;
• сочетание контактов — №8;
• рабочий ток на контакт — 25 А, максимальное значение до 35 А;
• рабочее напряжение — до 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• проходной диаметр монтажного отверстия — 24 мм;
• допустимое количество сочленений-расчленений — до 500 циклов.

Корпус розетки рассчитан на объёмный монтаж. Конструкция не предусматривает герметизации, что упрощает обслуживание и замену контактов при необходимости. Изделие поставляется без ответной вилки, соединительных проводов и монтажного крепежа — комплектация ограничена самой розеткой в сборе.

Применение и монтаж

Розетка ШР20ПК4ЭГ8 устанавливается в вырезы панелей, шасси или корпусов приборов с посадочным диаметром 24 мм. Фиксация осуществляется штатными элементами крепления, предусмотренными конструкцией блочного разъёма. Подключение проводников выполняется со стороны монтажной зоны изделия путём пайки к контактным хвостовикам.

Благодаря рабочим токам до 25 А на контакт и напряжению до 850 В модель подходит для силовых цепей питания, цепей управления электроприводами, источников вторичного электропитания и коммутационных узлов промышленного оборудования. Частотный предел 3 МГц допускает применение в низкочастотных сигнальных трактах и цепях передачи данных средней скорости, где не предъявляются требования экранирования самого разъёма.

Резьбовое сочленение обеспечивает стабильное контактное усилие на протяжении всего срока службы, а одношпоночная поляризация исключает ошибки оператора при многократных подключениях в процессе эксплуатации и технического обслуживания аппаратуры.

Особенности эксплуатации

Поскольку изделие является негерметичным, при размещении в оборудовании следует учитывать условия окружающей среды. Розетка предназначена для эксплуатации внутри помещений или в составе корпусов, обеспечивающих защиту от пыли и влаги. Температурный режим, допустимые механические воздействия и климатическое исполнение не указаны производителем, поэтому при проектировании необходимо руководствоваться общими требованиями для разъёмов серии ШР.

Ресурс в 500 циклов сочленений-расчленений позволяет применять изделие в соединительных узлах, где перекоммутация производится эпизодически — при настройке, проверке и плановом обслуживании аппаратуры. Для условий с частыми переподключениями рекомендуется предусмотреть использование промежуточных переходных элементов или дублирующих разъёмов.
