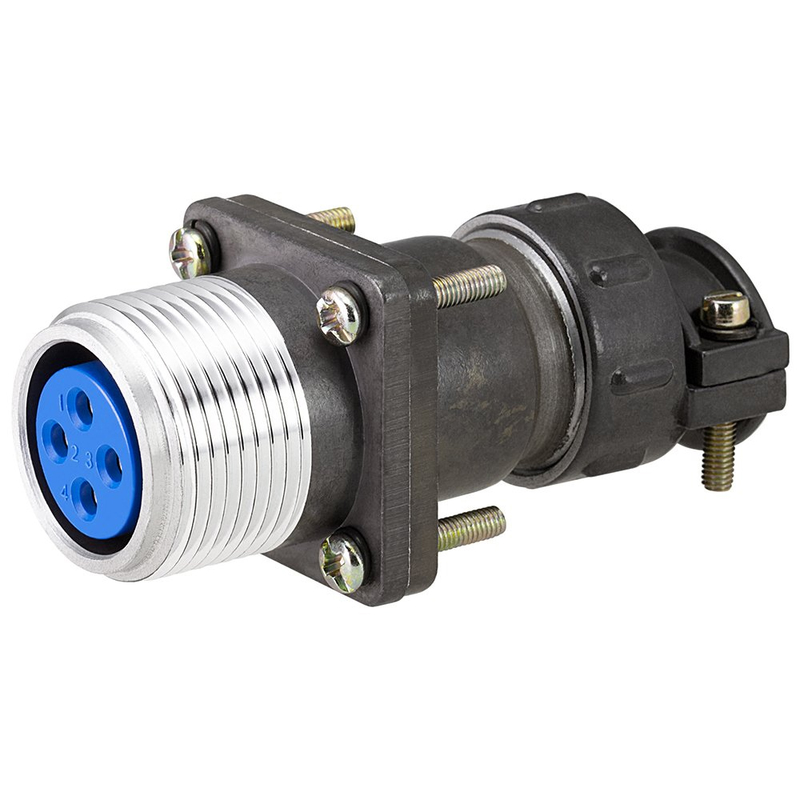

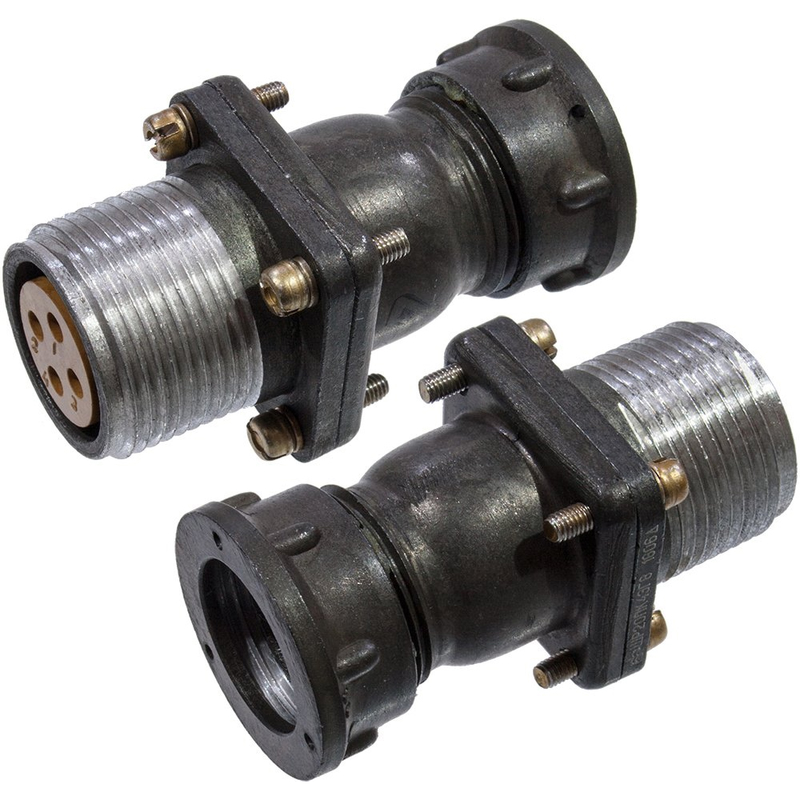

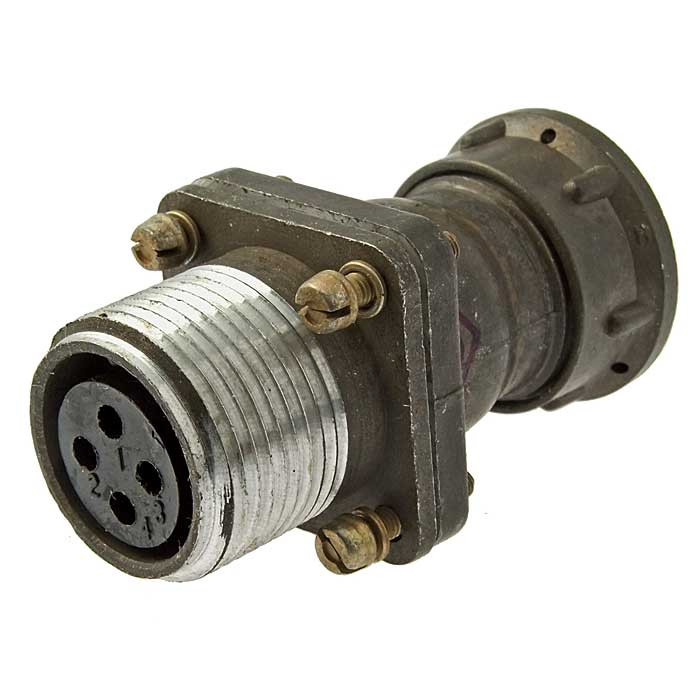

ШР20ПК4ЭГ8 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, выпускавшаяся в период 2013–2016 годов. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

розетка используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего назначения. Работает во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ, включая приборы с вибрацией, ударами и перепадами температур.

Характеристики

• Количество контактов: 4 (диаметр 2,5 мм).

• Рабочий ток на контакт: до 25 А (максимум 35 А).

• Рабочее напряжение: до 850 В (постоянный и переменный ток, частота до 3 МГц).

• Температурный диапазон: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Механические воздействия: вибрация 1–5000 Гц (300 м/с?), удары до 5000 м/с?, линейное ускорение 2000 м/с?.

• Срок службы: 500 сочленений-расчленений, наработка 1000 ч, сохраняемость 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 4 — число контактов; Э — для экранированного кабеля; Г — розетка ; 8 — сочетание контактов.
