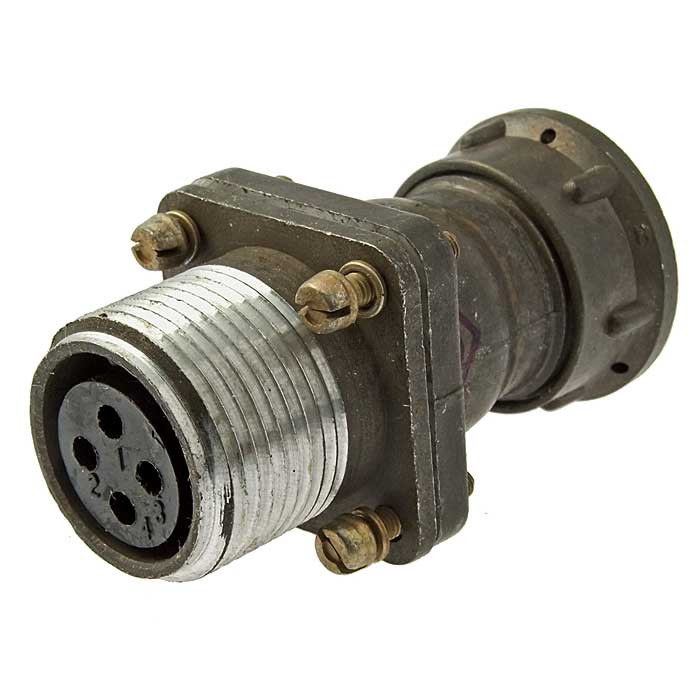

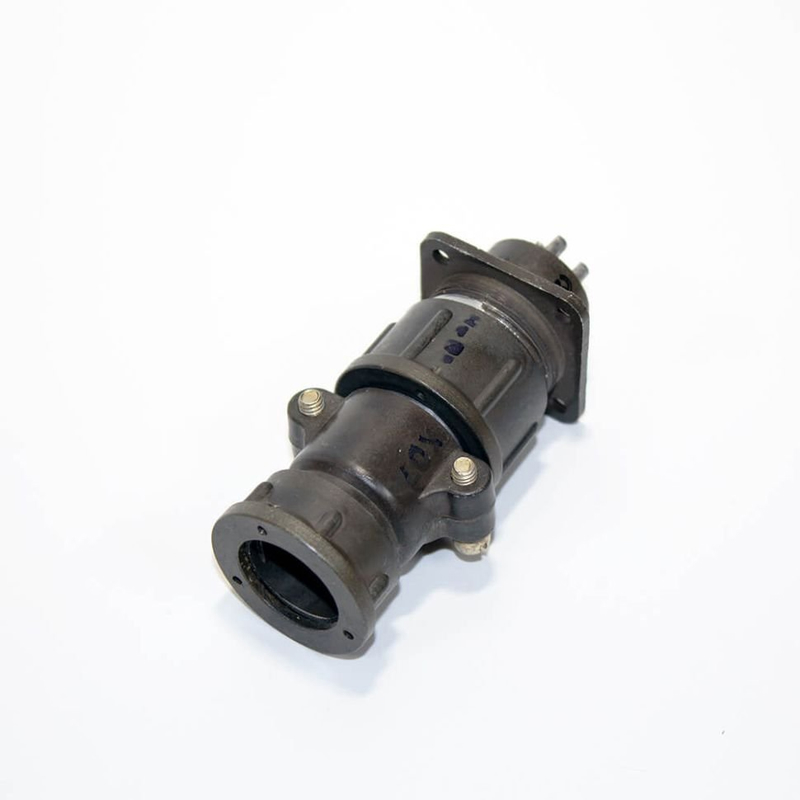

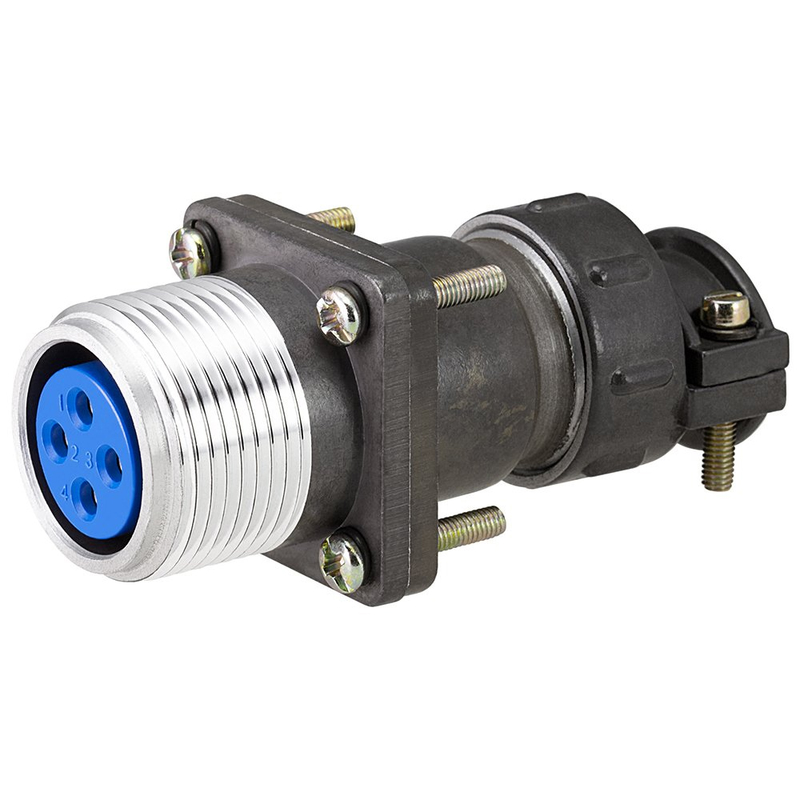

ШР20ПК4ЭГ8-К — это низкочастотный цилиндрический электрический соединитель (розетка) объёмного монтажа с резьбовым соединением нормальных габаритов.

Назначение

Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение).

Предназначен для приборной части с прямым патрубком и гайкой, подходит для неэкранированного кабеля.​

Расшифровка обозначения

• ШР — тип соединителя.

• 20 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 4 — количество контактов.

• ЭГ8 — экранированный вариант с гайкой (К может указывать на модификацию).

Технические характеристики

• Максимальная токовая нагрузка: 100 А (на разъём), до 35 А на контакт диаметром 2,5 мм.

• Сопротивление изоляции: не менее 5000 МОм.​

• Рабочая температура: от -60°C до +60°C (с учётом перегрева контактов до +110°C).

• Синусоидальная вибрация: 1–5000 Гц, до 30 g.

• Механический удар: до 500 g (одиночный), до 35 g (многократный).

• Минимальная наработка: 1000 часов; количество соединений-расчленений: 500; срок хранения: 15 лет.

Условия эксплуатации

Выдерживает пониженное давление до 1,3·10^{-4} Па, акустические шумы до 170 дБ.

Корпус из алюминиевого сплава, покрытие — оксидирование.​
