Назначение изделия

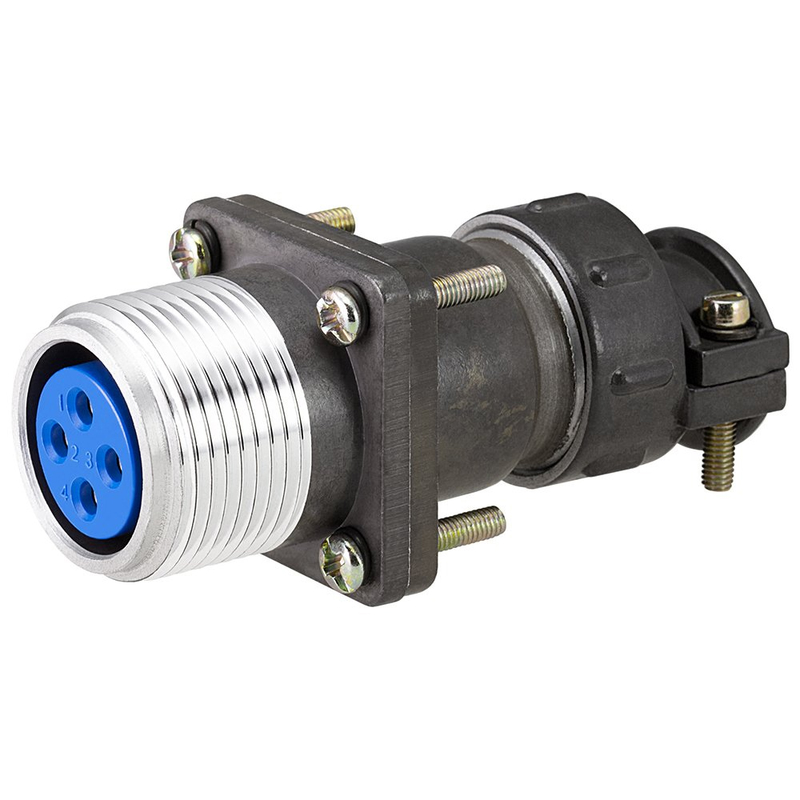

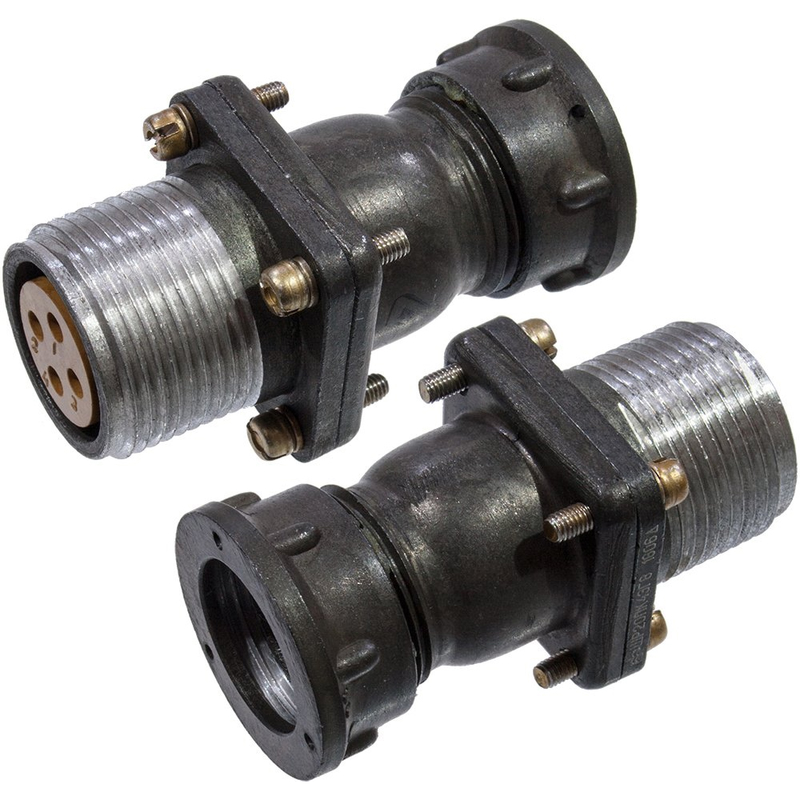

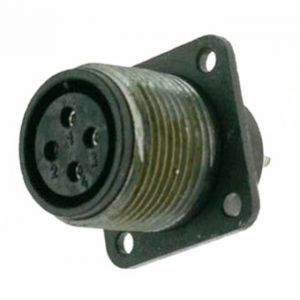

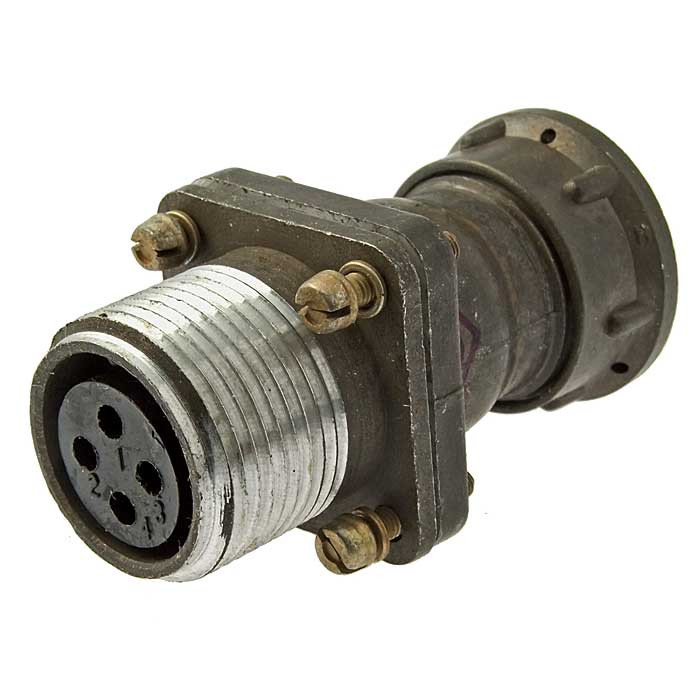

ШР20ПК4ЭГ8 «5» — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надёжного электрического соединения в цепях переменного и постоянного тока. Изделие обеспечивает стабильную коммутацию сигнальных и силовых линий и применяется в условиях, где требуется высокая механическая прочность, устойчивость к вибрациям и длительный срок службы разъёмного соединения.

Соединитель рассчитан на рабочее напряжение до 850 В и частоту до 3 МГц. Максимальная токовая нагрузка составляет 25 А на контакт, суммарная токовая нагрузка — до 100 А. Изделие имеет 4 контакта диаметром 2,5 мм и прямой вывод под экранированный кабель без патрубка с проходным диаметром 24 мм.

Расшифровка обозначения

Маркировка ШР20ПК4ЭГ8 «5» содержит техническую информацию о конструкции и параметрах соединителя. Полная расшифровка обозначения представлена ниже.

• ШР — тип соединителя: негерметичный цилиндрический низкочастотный разъём.
• 20 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• К — прямой вывод кабеля.
• 4 — количество контактов.
• Э — исполнение под экранированный кабель.
• Г — нормальные габариты.
• 8 — поляризация: одношпоночная.
• «5» — отметка о приёмке изделия.

Подтверждённые особенности и характеристики

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации до 5000 Гц с ускорением 300 метров в секунду в квадрате. Соединитель выдерживает одиночные механические удары до 5000 метров в секунду в квадрате и линейное ускорение до 2000 метров в секунду в квадрате. Рабочая температура находится в диапазоне от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.

Сопротивление изоляции составляет не менее 5000 МОм. Минимальная наработка — 1000 часов. Количество сочленений и расчленений — 500. Срок сохраняемости — 15 лет.

Применение

ШР20ПК4ЭГ8 «5» используется в авиационной технике, судостроении и других отраслях промышленности, где требуется надёжное разъёмное соединение электрических цепей в условиях повышенных механических нагрузок, вибрации и широкого диапазона температур. Конструкция с прямым выводом под экранированный кабель и одношпоночной поляризацией исключает неправильное сочленение и обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех.

Изделие относится к категории ШР20 и имеет артикул 9342. Благодаря сочетанию четырёх контактов диаметром 2,5 мм, высокой токовой нагрузке и устойчивости к жёстким условиям эксплуатации соединитель подходит для ответственных узлов аппаратуры, где важны стабильность контакта и длительный срок службы.
