Назначение соединителя ШР20ПК4ЭГ8

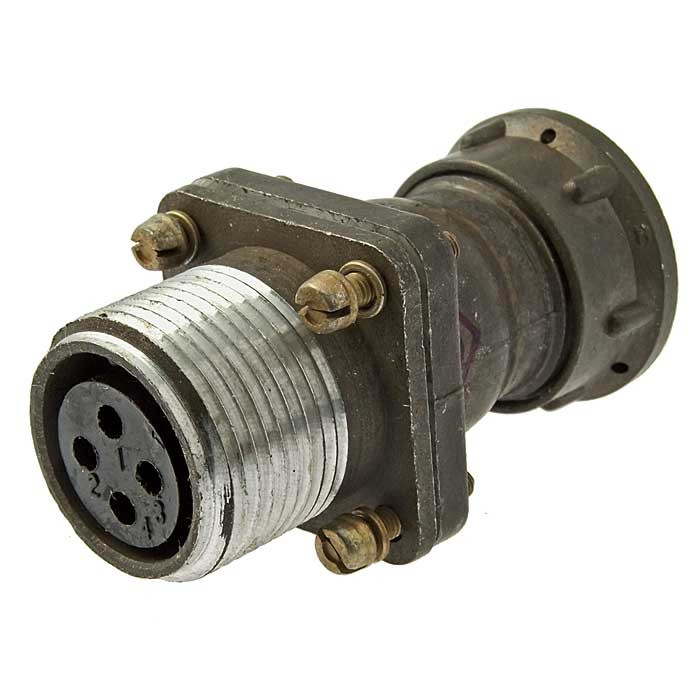

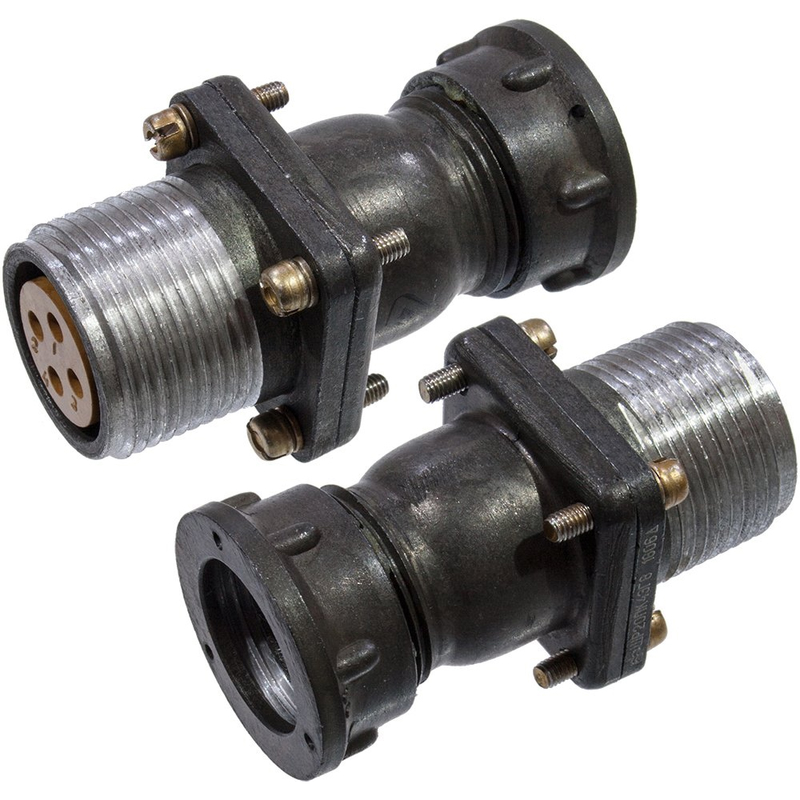

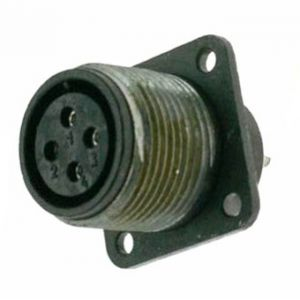

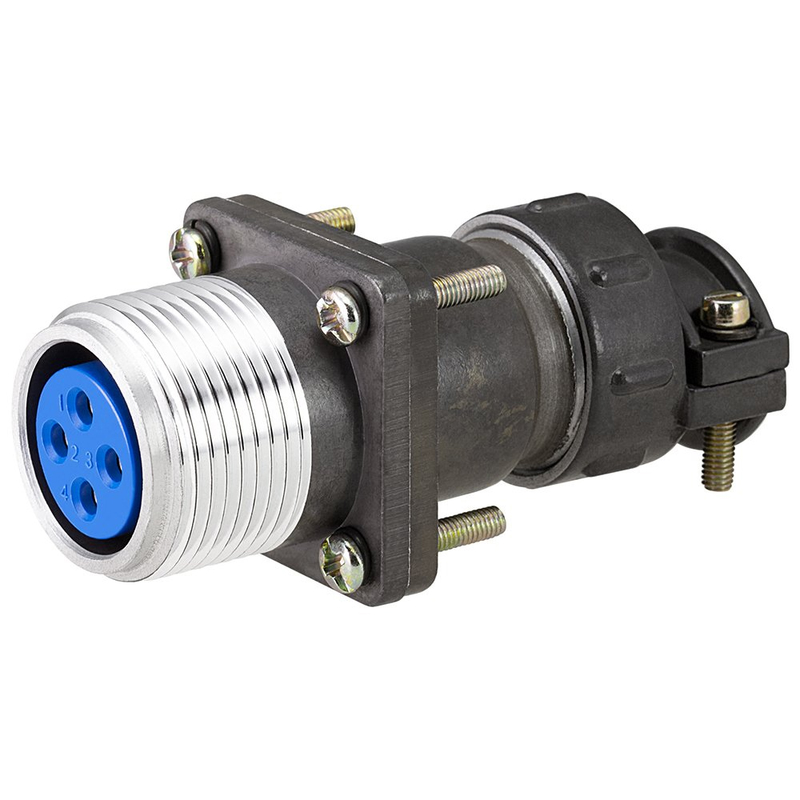

ШР20ПК4ЭГ8 — это низкочастотный цилиндрический соединитель, представляющий собой приборную розетку с прямым патрубком для экранированного кабеля. Изделие предназначено для надежного соединения электрических цепей переменного, постоянного или импульсного тока частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования и промышленных установок, где требуется стабильное разъемное контактное соединение с защитой от внешних электромагнитных помех благодаря экранированию кабеля.

Подтверждённые технические особенности

Соединитель оснащён 4 контактами диаметром 2,5 мм. Рабочий ток на один контакт составляет до 25 А, максимально допустимый ток достигает 35 А, при этом общий ток через соединитель — до 100 А. Для подключения используется провод сечением до 3 мм². Сопротивление контакта не превышает 0,001 Ом, а сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает высокое качество передачи сигнала и минимальные потери в контактной зоне.

Условия эксплуатации

Изделие рассчитано на работу при температурах от -60°C до +60°C с допустимым перегревом контактов до +110°C. Соединитель устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с², выдерживает одиночные удары с ускорением до 5000 м/с² и многократные удары до 350 м/с², а также линейное ускорение 2000 м/с². Наработка на отказ составляет минимум 1000 часов, срок сохраняемости — 15 лет, допустимое количество соединений-расчленений — 500 циклов.

Расшифровка обозначения и конструктивное исполнение

Маркировка ШР20ПК4ЭГ8 содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя: негерметичный цилиндрический;
• 20 — условный размер корпуса с проходным диаметром 24 мм;
• ПК — приборное исполнение с прямым патрубком;
• 4 — количество контактов;
• ЭГ — исполнение для экранированного кабеля, с гайкой;
• 8 — вариант исполнения.

Данное исполнение ориентировано на монтаж в аппаратуру с подводом экранированного кабеля, где требуется фиксация при помощи гайки и обеспечение непрерывности экранирующей оплётки для защиты от наводок.

Применение

Соединитель ШР20ПК4ЭГ8 подходит для построения разъемных линий питания и сигнальных цепей в стационарном и подвижном оборудовании. Благодаря широкому диапазону рабочих температур и высокой стойкости к механическим воздействиям изделие может использоваться в аппаратуре, эксплуатируемой в сложных условиях, включая промышленные установки, лабораторные стенды и приборы специального назначения. Наличие четырёх силовых контактов с током до 25 А на каждый позволяет применять соединитель для передачи значительной мощности при сохранении компактных габаритов корпуса проходным диаметром 24 мм.
