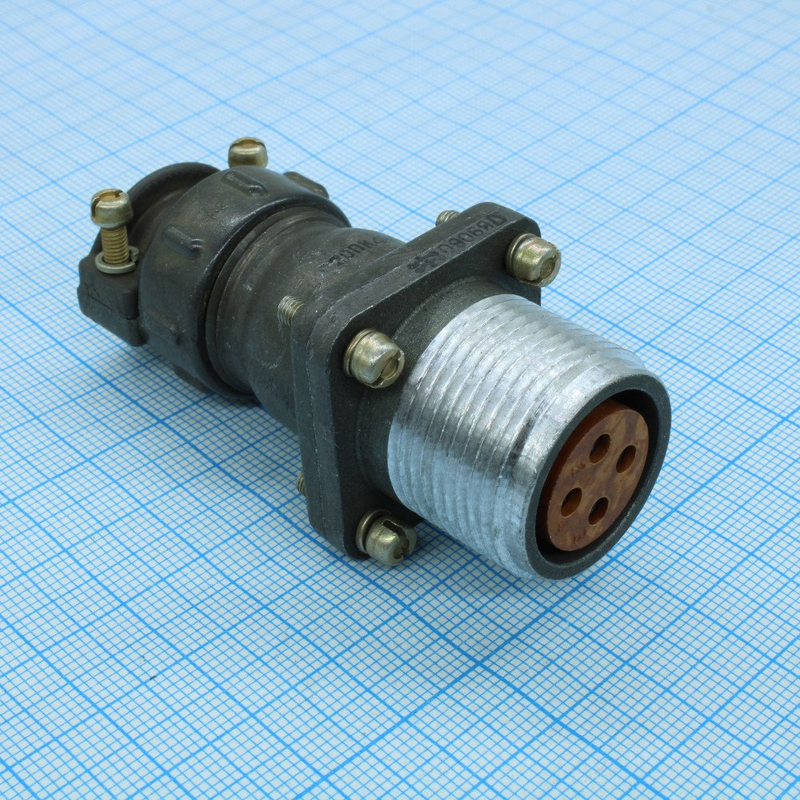

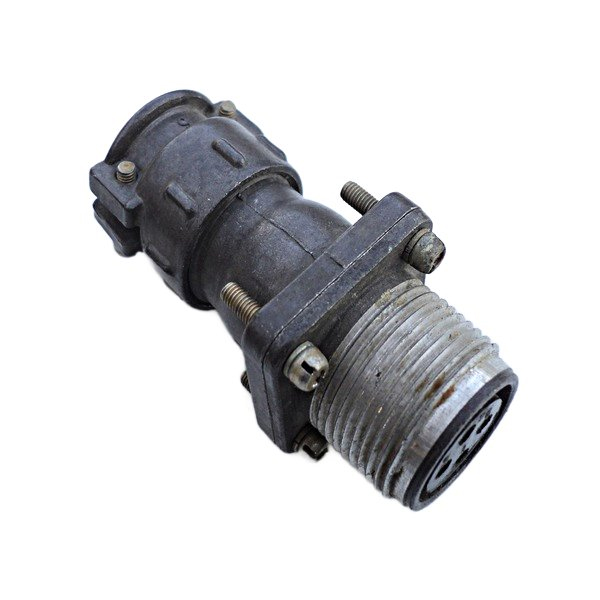

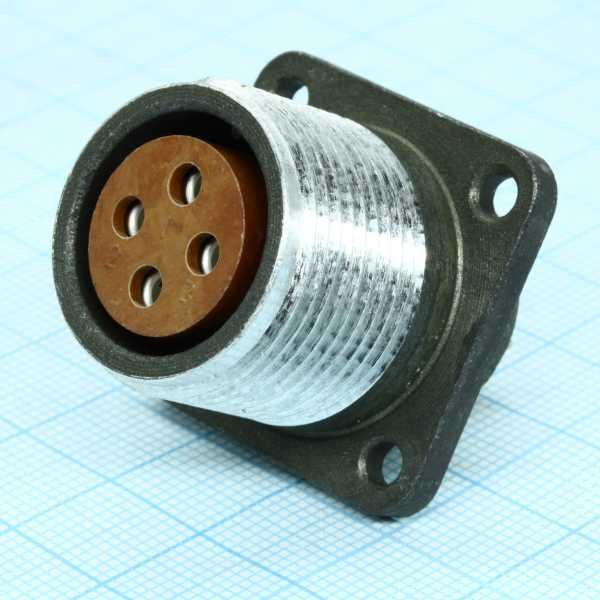

ШР20ПК4ЭГ4 — это блочная розетка с кожухом типа «5» из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Описание

Соединитель имеет 4 контакта (ЭГ4 обозначает диаметр контактов 1,5 мм), прямой патрубок (ПК) для экранированного кабеля и кожух «5» для защиты. Он рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В, с максимальной токовой нагрузкой до 10–20 А на контакт.

Характеристики

• Условный размер корпуса: 20.

• Рабочая температура: от -60°C до +100°C (с учетом перегрева контактов до +110°C).

• Количество сочленений-расчленений: не менее 500.

• Материал корпуса: алюминиевый сплав АЛ-11; изоляторы — карболит К-211-3; контакты — латунь ЛС59-1 с серебряным или никелевым покрытием.

• Масса: около 38 г; проходной диаметр: 24 мм.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в промышленной аппаратуре, устойчив к вибрациям (до 2000 м/с²) и пониженному давлению.

Эта розетка обеспечивает герметичное и прочное соединение в сложных условиях эксплуатации.
