Назначение изделия

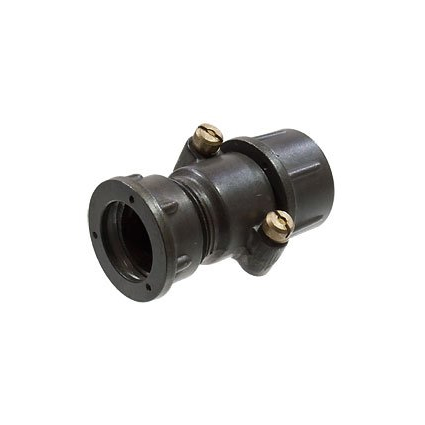

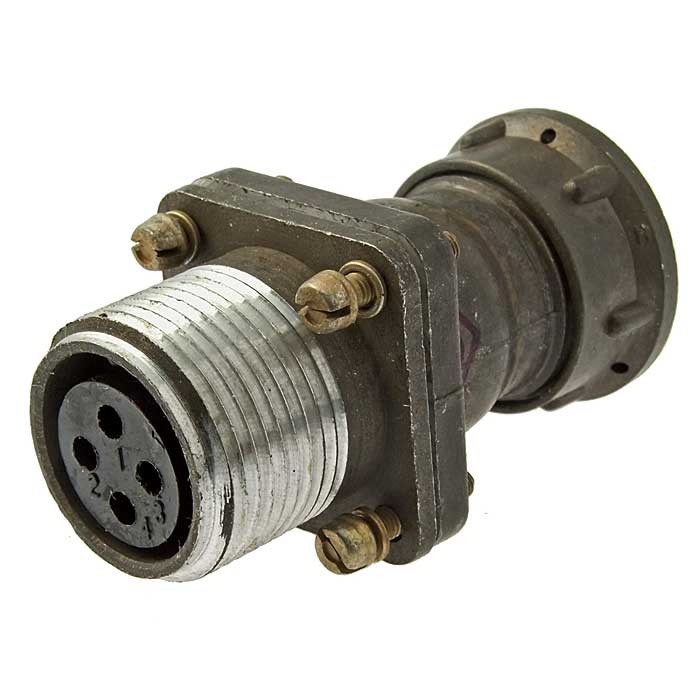

ШР20ПК4ЭГ4 представляет собой низкочастотную цилиндрическую розетку серии ШР производства завода «Каскад». Это приборный соединитель с четырьмя контактами, предназначенный для коммутации электрических цепей в электро- и радиоаппаратуре. Изделие применяется в радиоэлектронной и радиотехнической технике общего назначения, где требуется надёжное соединение и разъединение цепей в процессе эксплуатации.

Розетка рассчитана на работу в цепях переменного и постоянного тока с частотой до 3 МГц. Такая частотная характеристика делает её пригодной для большинства задач низкочастотной коммутации сигнальных и питающих линий. Партия товара имеет отметку ОТК 2024 года, что подтверждает прохождение заводского контроля качества.

Технические характеристики

Электрические параметры изделия обеспечивают стабильную передачу тока и сигнала при длительной эксплуатации. Ниже приведены основные значения, заявленные для данной модели.

• Количество контактов — 4
• Рабочее напряжение — до 850 В
• Токовая нагрузка — до 10 А на контакт, максимальная суммарная нагрузка до 20 А
• Диаметр контактов — 1,5 мм
• Сечение подключаемого провода — до 1,93 квадратных миллиметров
• Сопротивление контакта — не более 0,0025 Ом
• Рабочий диапазон частот — до 3 МГц

Низкое переходное сопротивление контакта снижает потери и нагрев в месте соединения, что особенно важно при токах, близких к максимальным. Указанное сечение провода позволяет подобрать подходящий монтажный провод без превышения допустимой нагрузки.

Условия эксплуатации и стойкость к воздействиям

Климатическое исполнение УХЛ допускает эксплуатацию розетки в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Изделие подходит как для внутреннего, так и для наружного монтажа при условии защиты от пыли, воды и внешних воздействующих факторов.

Конструкция рассчитана на механические нагрузки, характерные для приборной техники. Заявленные показатели стойкости приведены ниже.

• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате
• Удары с ускорением до 5000 метров на секунду в квадрате
• Линейное ускорение до 2000 метров на секунду в квадрате
• Наработка на отказ — 1000 часов
• Количество сочленений — 500 циклов

Ресурс в 500 циклов соединения и разъединения определяет область применения там, где коммутация выполняется периодически, а не постоянно. Наработка 1000 часов ориентирована на приборы с умеренным режимом работы.

Область применения

Розетка ШР20ПК4ЭГ4 востребована при сборке и ремонте электро- и радиоаппаратуры, в составе кабельных сборок и приборных блоков. Четырёхконтактная схема удобна для подключения питания, сигнальных линий и цепей управления малой и средней мощности.

Благодаря сочетанию высокой нагрузочной способности, стойкости к вибрации и ударам, а также широкому температурному диапазону изделие применяется и в технике, работающей в сложных условиях. При наружной установке требуется обеспечить защиту соединителя от пыли и влаги, поскольку сама конструкция такой защиты не имеет.

Комплектация и особенности поставки

Поставляется розетка в единственном экземпляре без дополнительных аксессуаров, если иное не указано отдельно. Партия 2024 года прошла отметку ОТК, что гарантирует соответствие заявленным параметрам. Артикул изделия — 51211, категория — ШР20, производитель — «Каскад».

Перед монтажом следует проверить целостность корпуса и контактов, а также убедиться в соответствии сечения провода и ожидаемой токовой нагрузки. Соблюдение этих условий обеспечит длительную и надёжную работу соединителя в составе аппаратуры.
