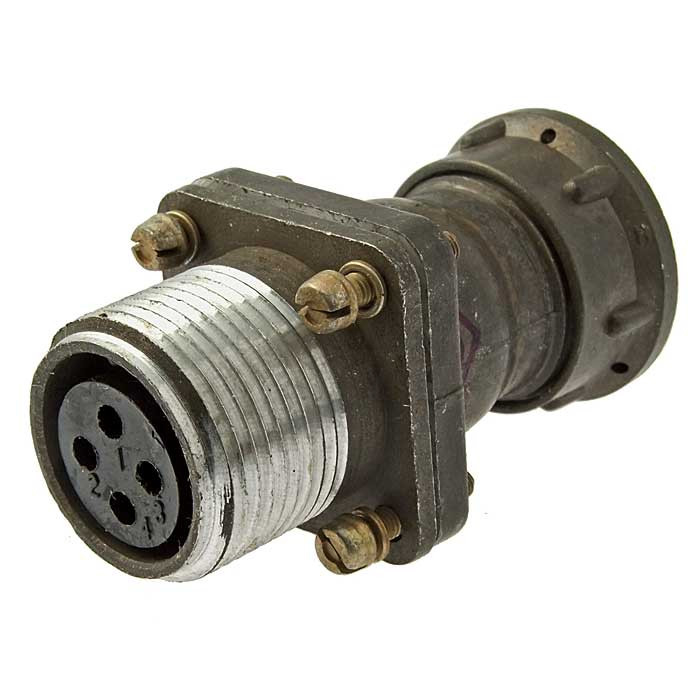

ШР20ПК4ЭГ4 — это приборная розетка серии ШР с прямым патрубком, выпускавшаяся примерно в 2013–2016 годах. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре. ?

Применение

розетка применяется как соединитель общего назначения для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

• Рабочий ток: 10 А. ?

• Максимальное рабочее напряжение постоянного тока: до 850 В (амплитудное значение), частота до 3 МГц.

• Количество контактов: 4. ?

• Количество сочленений-расчленений: 500. ?

• Минимальная наработка: 1000 часов. ?

• Срок сохраняемости: не менее 15 лет. ?

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов до +110 °C). ?

• Устойчивость к вибрации (1–5000 Гц, до 300 м/с?), ударам (до 5000 м/с? одиночный) и линейному ускорению (2000 м/с?).
