Назначение и область применения

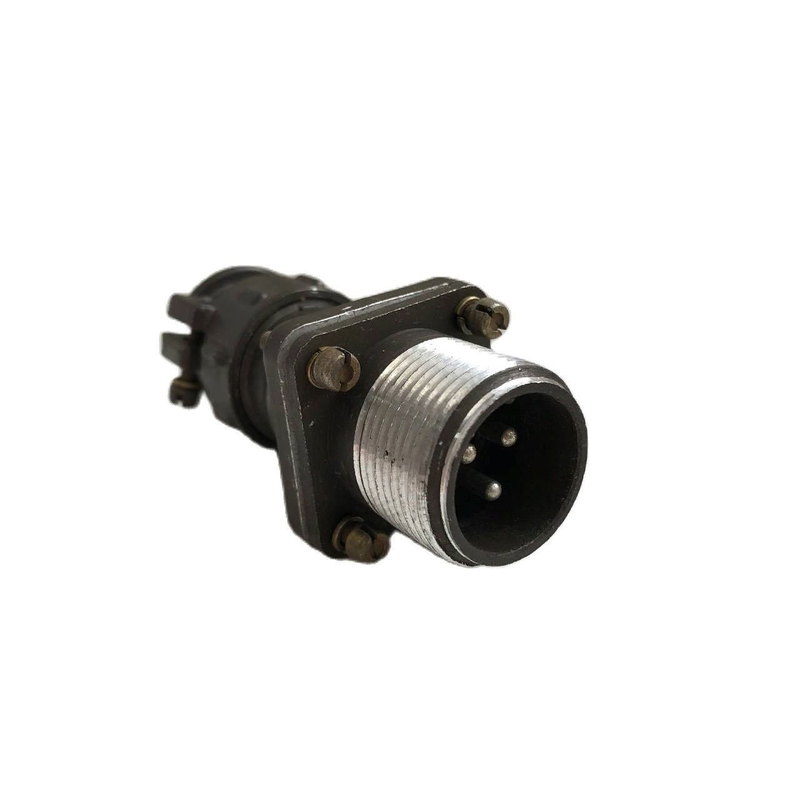

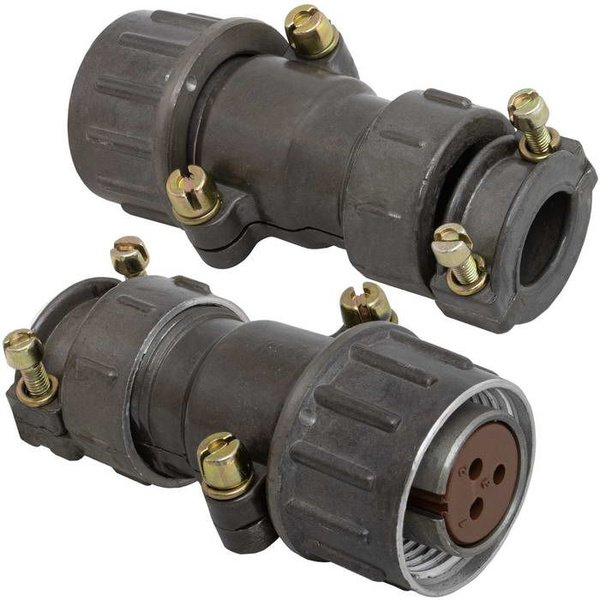

ШР20ПК3НШ7Н — это электрический соединитель цилиндрического типа из серии ШР, представляющий собой розетку кабельную с прямым патрубком. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель используется в электротехническом оборудовании, приборах и аппаратуре, где требуется разъёмное контактное соединение с высокой механической прочностью и стабильностью электрических параметров.

Благодаря широкому диапазону рабочих температур и устойчивости к внешним воздействиям, ШР20ПК3НШ7Н может применяться в составе промышленных установок, измерительных комплексов, блоков питания и коммутационных систем. Конструкция предусматривает эксплуатацию в условиях вибрационных и ударных нагрузок, что расширяет сферу использования соединителя.

Основные технические характеристики

Соединитель оснащён тремя контактами с серебряным покрытием. Номинальный ток достигает 75 А, сопротивление контактов находится в пределах от 0,3 до 2,5 мОм. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную изоляцию токоведущих цепей. Степень защиты корпуса — IP54, это подтверждает защищённость от пыли и брызг воды.

• Число контактов — 3
• Покрытие контактов — серебро
• Номинальный ток — до 75 А
• Сопротивление контактов — 0,3–2,5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Степень защиты — IP54
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия
• Допустимый перегрев контактов — до плюс 110 градусов Цельсия
• Рабочее напряжение — до 850 В
• Частота тока — до 3 МГц

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при эксплуатации в условиях пониженного атмосферного давления до 1,3 × 10 в минус четвёртой степени Па. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду.

Конструкция рассчитана на воздействие одиночных механических ударов с ускорением до 5000 метров в секунду за секунду и линейного ускорения до 2000 метров в секунду за секунду. Количество циклов сочленения-расчленения составляет до 500. Наработка — не менее 1000 часов. Срок хранения — 15 лет.

Расшифровка обозначения

Маркировка ШР20ПК3НШ7Н содержит информацию о типе и исполнении соединителя.

1. ШР — тип соединителя.
2. 20 — условный размер корпуса.
3. ПК — приборная часть с прямым патрубком.
4. 3 — число контактов.
5. НШ — нормальные габариты, одношпоночная поляризация.
6. 7Н — кабельная часть с прямым патрубком, никелевое покрытие.

Такое сочетание конструктивных признаков определяет совместимость соединителя с ответными частями серии ШР соответствующего типоразмера и поляризации.
