ШР20ПК3НШ7 — это приборная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она широко применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Обозначение ШР20ПК3НШ7 расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 3 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Ш — вилка, 7 — сочетание контактов (диаметр 2,5 мм).

Соединитель имеет 3 контакта диаметром 2,5 мм с сопротивлением не более 1 мОм и максимальным рабочим напряжением 850 В. Рабочий ток на контакт достигает 25 А, общая токовая нагрузка — до 75 А, материал контактов — обычно серебро или никель.

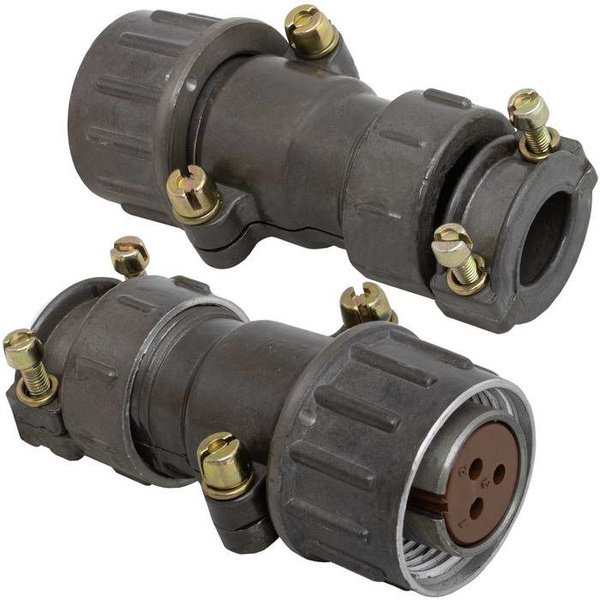

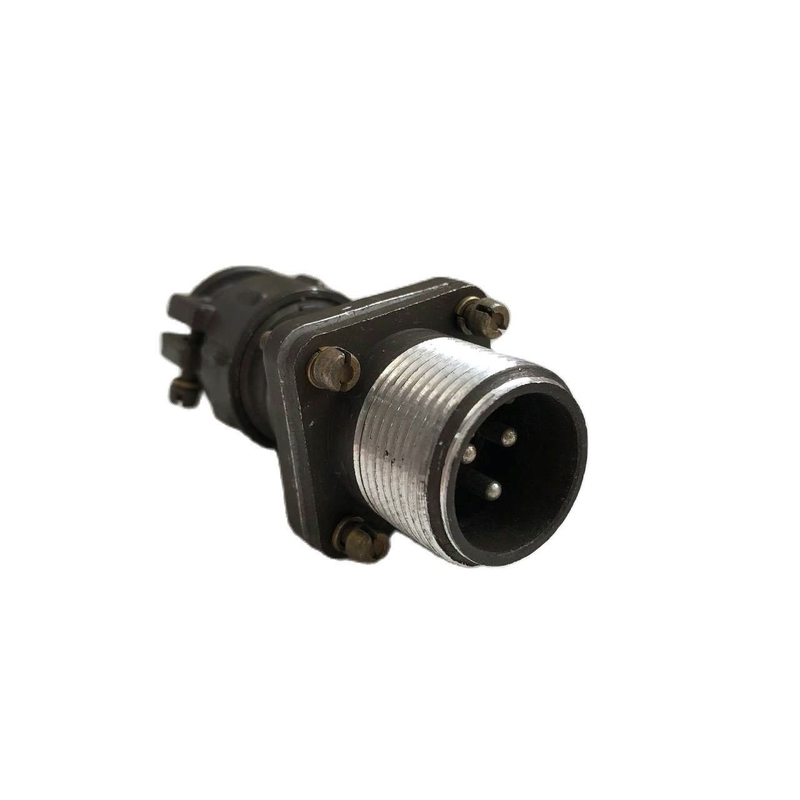

Вилка приборная с прямым патрубком и гайкой для неэкранированного кабеля, блочного типа, обеспечивает герметичное соединение в различных условиях эксплуатации. Корпус может быть пластмассовым, подходит для промышленных и технических применений.
