Назначение соединителя ШР20ПК3НШ7

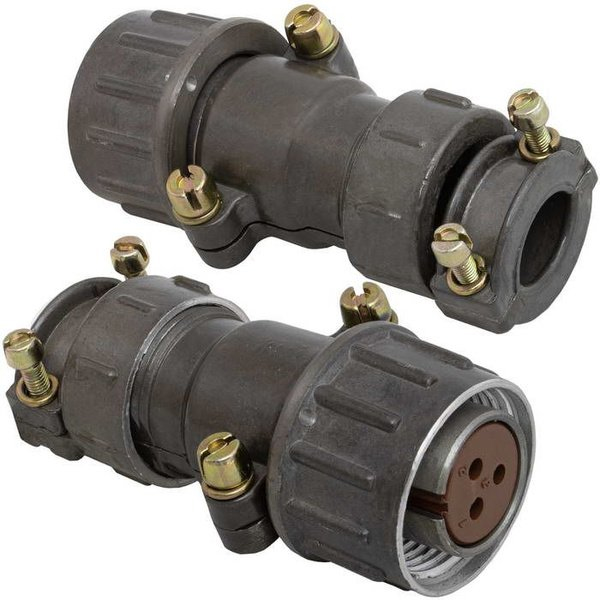

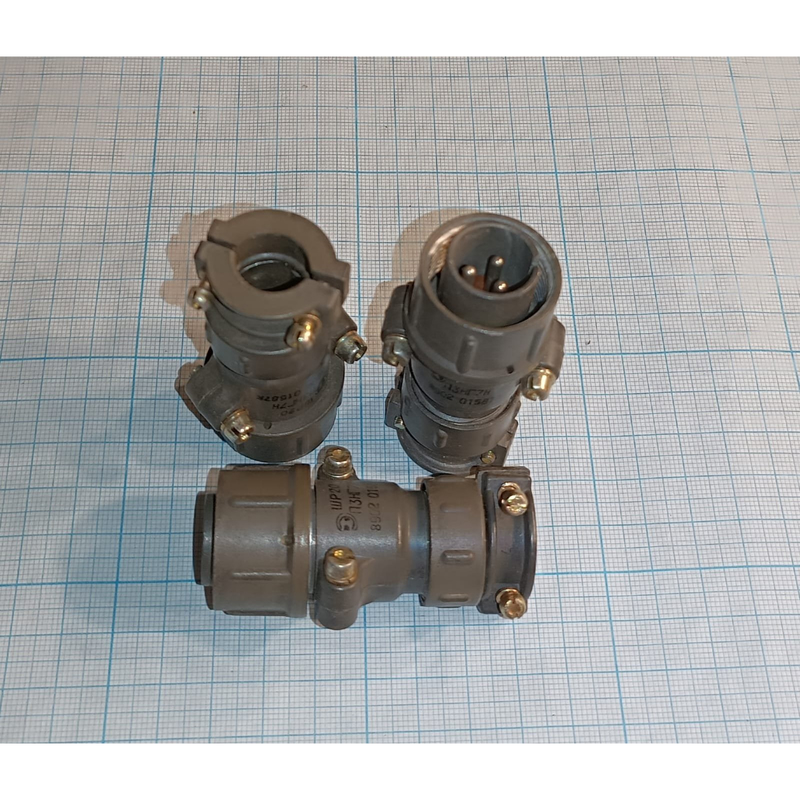

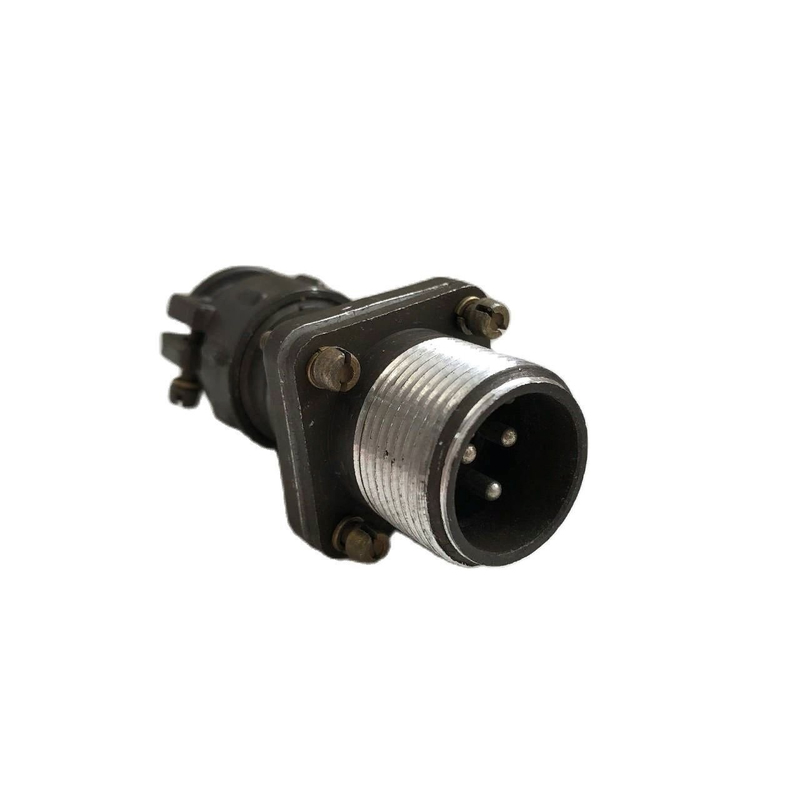

ШР20ПК3НШ7 представляет собой вилку низкочастотного цилиндрического соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка относится к приборной части аппаратуры и устанавливается со стороны прибора, обеспечивая надёжное механическое и электрическое соединение с ответной частью.

Соединитель применяется в электро- и радиооборудовании общепромышленного назначения и выпускается по техническим условиям ТУ ГЕ0.364.108. Изделие пригодно для эксплуатации в составе стационарной и подвижной аппаратуры, где требуется передача сигналов и питающих напряжений через разъёмное соединение.

Расшифровка обозначения

Маркировка ШР20ПК3НШ7 построена по стандартной схеме и несёт полную информацию о конструкции и типе изделия:

• ШР — тип низкочастотного цилиндрического соединителя;
• 20 — условный размер корпуса;
• ПК — конструктивное исполнение с прямым патрубком для приборной части;
• 3 — количество контактов в соединителе;
• НШ — гайка патрубка, предназначенная для неэкранированного кабеля;
• 7 — сочетание контактов.

Таким образом, обозначение однозначно указывает на трёхконтактную вилку с прямым патрубком и гайкой под неэкранированный кабель, выполненную в корпусе условного размера 20.

Подтверждённые технические особенности

Соединитель рассчитан на рабочий ток до 25 А на контакт. Диаметр контактов составляет около 2,5 мм. Контактная группа выполнена с покрытием из серебра, что обеспечивает стабильное переходное сопротивление и надёжность коммутации. Сопротивление изоляции составляет не менее 5000 МОм.

Сочленение частей соединителя резьбовое. Корпуса имеют одношпоночную поляризацию, которая исключает неправильную стыковку и гарантирует совпадение контактов при сборке. Диапазон рабочих температур обычно находится в пределах от минус 60 до плюс 60 градусов Цельсия.

Применение и условия эксплуатации

Вилка ШР20ПК3НШ7 востребована в общепромышленном электро- и радиооборудовании, где необходима разъёмная коммутация цепей с токами до 25 А на контакт. Типичные сферы применения включают приборную часть аппаратуры, шкафы управления, блоки питания и измерительные устройства, работающие при напряжении до 850 В.

Благодаря широкому температурному диапазону соединитель сохраняет работоспособность как при отрицательных температурах до минус 60 градусов Цельсия, так и при нагреве до плюс 60 градусов Цельсия. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую прочность и устойчивость соединения к вибрациям и случайным расчленениям.

Изделие поставляется в соответствии с техническими условиями ТУ ГЕ0.364.108 и предназначено для применения в составе приборной части аппаратуры. При монтаже следует учитывать, что соединитель рассчитан на неэкранированный кабель с креплением посредством гайки патрубка.

Ключевые параметры

• Тип изделия: вилка низкочастотного цилиндрического соединителя;
• Количество контактов: 3;
• Рабочий ток: до 25 А на контакт;
• Диаметр контактов: около 2,5 мм;
• Рабочее напряжение: до 850 В;
• Частота: до 3 МГц;
• Сопротивление изоляции: не менее 5000 МОм;
• Покрытие контактов: серебро;
• Тип сочленения: резьбовое, одношпоночная поляризация;
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия;
• Технические условия: ТУ ГЕ0.364.108;
• Назначение: приборная часть аппаратуры общепромышленного применения.
