Назначение

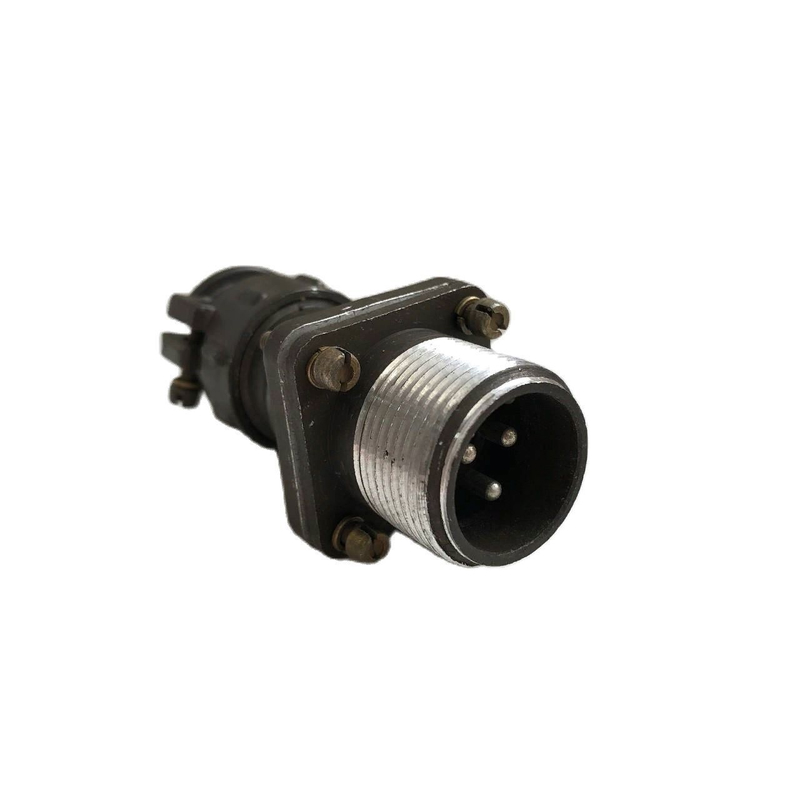

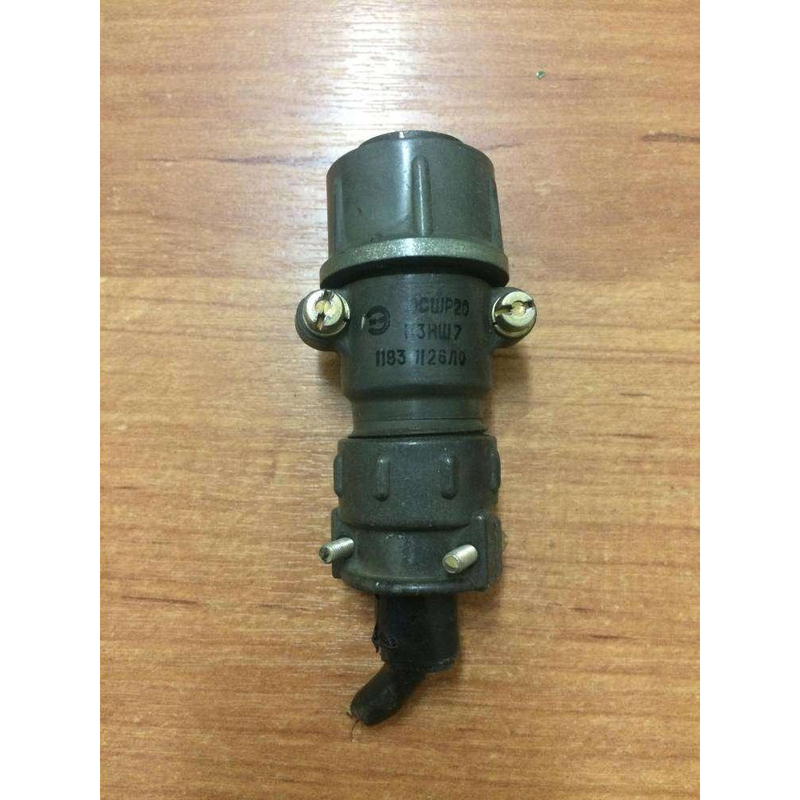

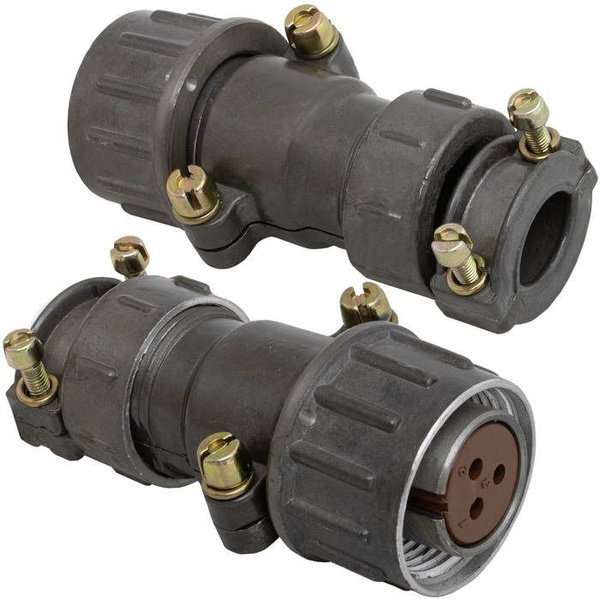

ШР20ПК3НШ7 вилки Каскад — это приборная блочная вилка цилиндрического разъёма серии ШР с прямым патрубком для неэкранированного кабеля. Изделие предназначено для создания надёжных электрических соединений в цепях радиоэлектронной и радиотехнической аппаратуры. Вилка применяется как соединитель общего назначения и обеспечивает коммутацию проводов, кабелей и блоков в составе электро- и радиооборудования.

Конструкция относится к серии ШР20, что определяет её принадлежность к группе цилиндрических разъёмов с резьбовым сочленением. Прямой патрубок рассчитан на ввод неэкранированного кабеля, что упрощает монтаж и делает вилку удобной для использования в приборных и блочных соединениях.

Подтверждённые особенности

Вилка обладает следующими техническими характеристиками, заявленными изготовителем:

• Рабочий ток на контакт: 25 А.
• Максимальное напряжение: до 850 В (амплитудное значение постоянного и переменного тока до 3 МГц).
• Сочленение резьбовое, поляризация одношпоночная.
• Покрытие контактов: серебро.
• Механическая стойкость: 500 сочленений-расчленений, наработка 1000 часов.
• Устойчивость к вибрации: диапазон 1–5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Устойчивость к ударам: одиночные до 5000 метров на секунду в квадрате (500 g), многократные до 350 метров на секунду в квадрате (35 g); линейное ускорение 2000 метров на секунду в квадрате (200 g).
• Технические условия: ГЕ0.364.108 ТУ.

Указанные параметры подтверждают, что вилка способна работать в условиях повышенных механических нагрузок, что важно для аппаратуры, подвергающейся вибрации и ударам при эксплуатации.

Применение и условия эксплуатации

ШР20ПК3НШ7 применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие подходит для внутренних и наружных условий при обеспечении защиты от пыли и влаги. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате.

Вилка используется для подключения проводов, кабелей и блоков в электро- и радиооборудовании. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильное и надёжное соединение, исключая ошибки при стыковке. Серебряное покрытие контактов способствует стабильному электрическому контакту и снижению переходного сопротивления.

Благодаря высоким значениям рабочего тока и напряжения вилка может применяться в цепях питания и сигнальных цепях, где требуется передача значительной мощности. Устойчивость к вибрационным и ударным воздействиям делает её пригодной для использования в подвижной и стационарной аппаратуре.

Технические данные и маркировка

Артикул изделия — 51198. Категория — ШР20. Производитель — Каскад. Год выпуска, указанный в характеристиках, — 2024, при этом изделие прошло контроль отдела технического контроля.

Технические условия ГЕ0.364.108 ТУ регламентируют требования к изготовлению и приёмке. Все перечисленные параметры — ток, напряжение, механическая стойкость, устойчивость к вибрации и ударам — являются подтверждёнными характеристиками, заявленными для данной модели.

Вилка ШР20ПК3НШ7 Каскад представляет собой надёжный и функциональный соединительный элемент, предназначенный для ответственных применений в радиоэлектронной и радиотехнической аппаратуре, где требуются высокая токовая нагрузка, стойкость к механическим воздействиям и защита от неблагоприятных условий окружающей среды.
