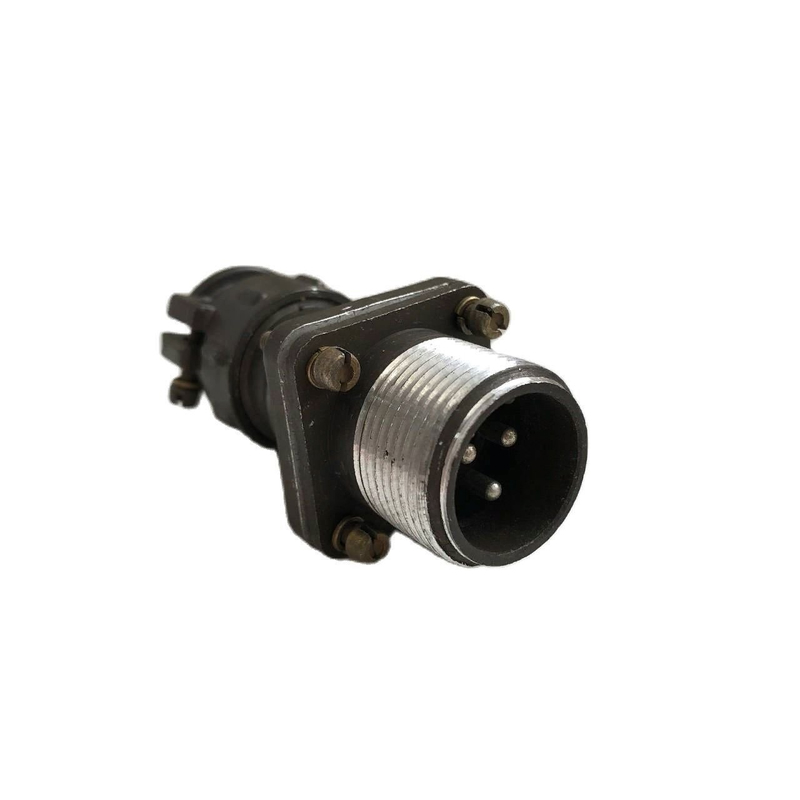

ШР20ПК3НШ7-К ВИЛКИ 2020г «5» Элекон

Цена:

1700 ₽

В наличии: 1 шт.

Производитель: Элекон

Технические характеристики

ШР20ПК3НШ7–К — это приборная («блочная») вилка цилиндрического низкочастотного соединителя серии ШР от завода «Элекон» (Казань), рассчитанная на совместную работу с соответствующей розеткой; по сути это «половинка» разъёма для подключения блока/прибора к кабелю или панели. Ниже кратко по основным параметрам и особенностям.

Относится к низкочастотным цилиндрическим соединителям общепромышленного/приборного назначения, используется для соединения цепей постоянного и переменного тока (частотой до 3 МГц).
Имеет металлический корпус с прямым патрубком и резьбовой гайкой; кабель присоединяется пайкой жил к контактам, зажимных винтовых зажимов здесь нет.

Количество контактов: 3 штуки, диаметр выводов около 2,5 мм.
Максимальное рабочее напряжение до ~850 В (пиковый уровень для переменного тока), ток на один контакт обычно до 25 А, суммарный ток по соединителю — до порядка 75 А (зависит от диаметра контактов и условий эксплуатации).
Сопротивление контакта не более 1–2,5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Работает при температуре окружающей среды примерно от −60 до +60 °C, допускает перепады температур до около +110 °C и пониженное давление до порядка 1,3·10⁻⁴ Па (≈10⁻⁶ мм рт. ст.).
Рассчитана на вибрацию, ударные нагрузки и линейные ускорения уровня до сотен g; число сочленений/расчленений не менее 500, минимальная наработка — от 1000 до 5000 часов, срок сохраняемости порядка 15 лет.

Корпус «приборный» (блочный), с прямым патрубком и гайкой для неэкранированного кабеля; тип крепления — резьбовое сочленение с розеткой, что обеспечивает надёжную фиксацию и экранирование линии.
Контакты обычно выполнены из материала с серебряным покрытием, что снижает переходное сопротивление и улучшает стабильность электрических характеристик во времени.д.).

Описание

Назначение

ШР20ПК3НШ7-К — приборная (блочная) вилка цилиндрического низкочастотного соединителя серии ШР производства завода «Элекон» (Казань). Изделие представляет собой часть разъёма, которая работает в паре с ответной розеткой и служит для подключения блока или прибора к кабелю либо к панели.

Вилка предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Применяется в составе низкочастотных цилиндрических соединителей общепромышленного и приборного назначения.

Подтверждённые особенности

Корпус изделия металлический, выполнен с прямым патрубком и резьбовой гайкой. Кабель присоединяется пайкой жил к контактам; зажимные винтовые зажимы в конструкции не предусмотрены. Крепление к ответной розетке резьбовое, за счёт чего обеспечивается надёжная фиксация и экранирование линии.

Количество контактов — 3 штуки, диаметр выводов около 2,5 миллиметра.
Максимальное рабочее напряжение — до 850 вольт (пиковый уровень для переменного тока).
Ток на один контакт — обычно до 25 ампер; суммарный ток по соединителю — до 75 ампер и зависит от диаметра контактов и условий эксплуатации.
Сопротивление контакта — не более 1–2,5 миллиома; сопротивление изоляции в нормальных условиях — не менее 5000 мегаом.
Диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 60 градусов Цельсия; допускаются перепады температур до около плюс 110 градусов Цельсия.
Работоспособность при пониженном давлении — до порядка 1,3 умноженное на 10 в минус четвёртой степени паскаля (около 10 в минус шестой степени миллиметра ртутного столба).
Стойкость к вибрации, ударным нагрузкам и линейным ускорениям уровня до сотен единиц g.
Число сочленений и расчленений — не менее 500; минимальная наработка — от 1000 до 5000 часов; срок сохраняемости — порядка 15 лет.
Контакты выполнены из материала с серебряным покрытием, что снижает переходное сопротивление и улучшает стабильность электрических характеристик во времени.

Применение

Вилка применяется в приборах и блоках, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока низкой частоты. Используется совместно с соответствующей розеткой, образуя разъём для подключения блока или прибора к кабелю либо панели.

Изделие подходит для эксплуатации в условиях вибрации, ударных нагрузок и линейных ускорений, а также при пониженном давлении и в широком диапазоне температур окружающей среды, что определяет его применение в приборах общепромышленного и специального назначения.

Характеристики

Артикул — 21206.
Категория — ШР20.
Производитель — «Элекон» (Казань).
Приемка — «5».
Год — 2020.
Тип — приборная (блочная) вилка цилиндрического низкочастотного соединителя.
Способ присоединения кабеля — пайка жил к контактам.
Тип крепления — резьбовое сочленение с розеткой.
