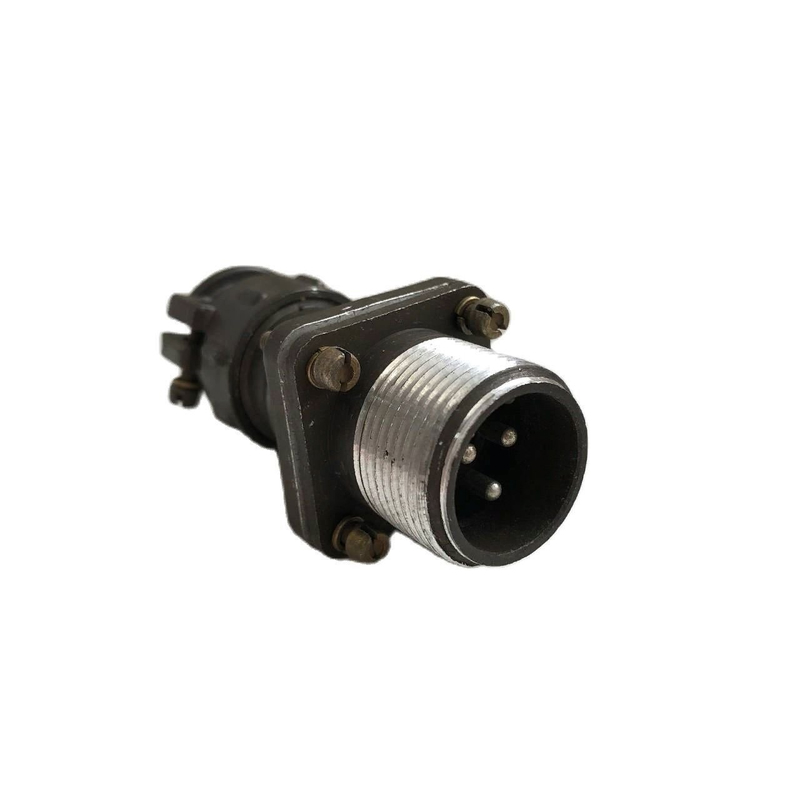

ШР20ПК3НШ7-К ВИЛКИ 2017г «5» Элекон

Цена:

1700 ₽

В наличии: 5 шт.

Производитель: Элекон

Технические характеристики

ШР20ПК3НШ7-К — это приборная вилка производства завода «Элекон» серии ШР (вероятно, модификация «5» обозначает тип корпуса или исполнение), предназначенная для надежного соединения электрических цепей в промышленном оборудовании. Она имеет цилиндрическую форму с прямым патрубком и гайкой для неэкранированного кабеля, что делает её удобной для монтажа в приборах и аппаратуре.

Вилка оснащена 3 контактами диаметром 2,5 мм с сопротивлением не более 1 мОм, рассчитана на максимальное рабочее напряжение до 850 В (постоянный или переменный ток частотой до 3 МГц). Максимальная токовая нагрузка на контакт достигает 25 А, а общая — до 75 А. Сечение провода — до 2,5 мм², монтаж выполняется пайкой.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, срок службы — 15 лет, наработка — минимум 5000 часов, число сочленений-расчленений — не менее 500. Материал корпуса — металл, степень защиты IP20.

Разъем выдерживает широкий диапазон температур от -60 до +60 °C (смена до +110 °C), синусоидальную вибрацию 1-5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и линейное ускорение 2000 м/с² (200 g). Работает при пониженном давлении до 1,3×10⁻⁴ Па.

ШР20ПК3НШ7-К используется в электро- и радиооборудовании для подключения кабелей к приборам, блокам и узлам, особенно в условиях вибрации и экстремальных температур — типично для советской/российской промышленной техники. Условный размер корпуса — 20 мм.

Эта вилка совместима с соответствующими розетками серии ШР и обеспечивает герметичное, шарнирное соединение с резьбовой фиксацией.

Описание

Назначение

ШР20ПК3НШ7-К — это приборная вилка производства завода «Элекон» серии ШР, предназначенная для надёжного соединения электрических цепей в промышленном оборудовании. Изделие применяется для подключения кабелей к приборам, блокам и узлам, в том числе в условиях повышенной вибрации и экстремальных температур. Условный размер корпуса — 20 мм. Особенность исполнения «5» отражена в приёмке и относится к типу корпуса или исполнению изделия.

Конструкция и особенности

Вилка имеет цилиндрическую форму с прямым патрубком и гайкой для неэкранированного кабеля, что делает её удобной для монтажа в приборах и аппаратуре. Корпус выполнен из металла, степень защиты — IP20.

Контактная система включает 3 контакта диаметром 2,5 мм. Сопротивление контактов — не более 1 мОм. Монтаж провода выполняется пайкой, сечение провода — до 2,5 квадратных миллиметров. Вилка совместима с соответствующими розетками серии ШР и обеспечивает герметичное, шарнирное соединение с резьбовой фиксацией.

Технические характеристики

Максимальное рабочее напряжение — до 850 В постоянного или переменного тока частотой до 3 МГц.
Максимальная токовая нагрузка на контакт — до 25 А.
Общая токовая нагрузка — до 75 А.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Число сочленений-расчленений — не менее 500.
Срок службы — 15 лет.
Наработка — минимум 5000 часов.
Год выпуска — 2017.
Приёмка — «5».

Условия эксплуатации

Разъём выдерживает широкий диапазон температур от минус 60 до плюс 60 градусов Цельсия, а также смену температур до плюс 110 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g), к механическим ударам до 5000 метров на секунду в квадрате (500 g) и к линейному ускорению 2000 метров на секунду в квадрате (200 g). Работоспособность сохраняется при пониженном давлении до 1,3 умножить на 10 в минус четвёртой степени Паскаля.

Применение

ШР20ПК3НШ7-К используется в электро- и радиооборудовании для подключения кабелей к приборам, блокам и узлам. Изделие типично для советской и российской промышленной техники и востребовано там, где требуются стойкость к вибрации и работа при экстремальных температурах. Вилка обеспечивает надёжное соединение электрических цепей и совместима с ответными розетками серии ШР.
