ШР20ПК3НШ7 ВИЛКИ Элекон 2014-20г

Цена: ПОД ЗАКАЗ

В наличии: 6 шт.

Производитель: Элекон

Технические характеристики

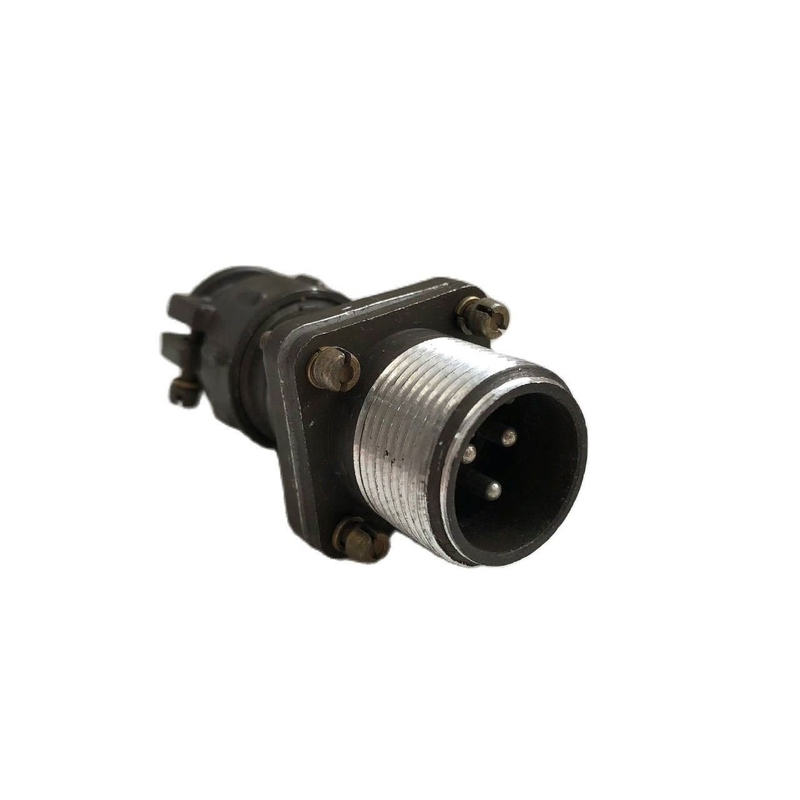

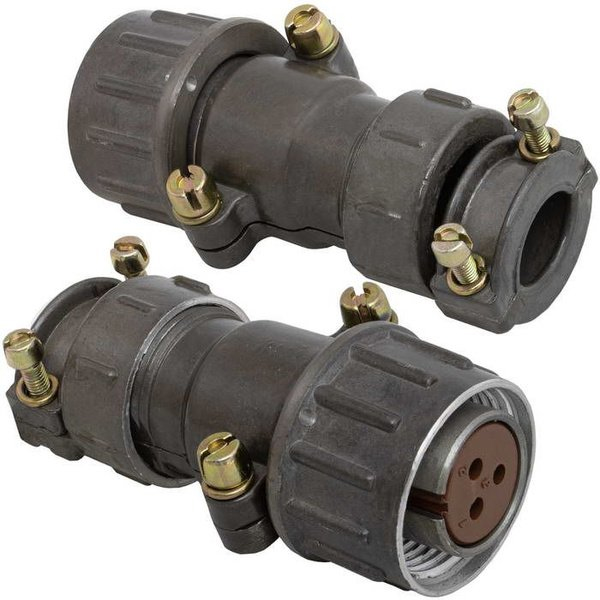

ШР20ПК3НШ7 — это приборная (блочная) вилка цилиндрического соединителя серии ШР от завода «Элекон» (Казань). Она предназначена для подключения электрических цепей в аппаратуре и блоках, где требуется надежный, вибродинамически стойкий разъем.

ШР — тип цилиндрического соединителя серии ШР.
20 — условный размер корпуса (характеризует габарит).
ПК — приборная часть с прямым патрубком (корпус без патрубка, но с прямым кабельным/проводным выходом).
3 — количество контактов в паре соединителя.
НШ7 — вариант сочетания контактов и конструктив «НШ» (приборная часть, вилка).

Рабочее напряжение — до 850 В постоянного тока; переменный ток допускается до частоты около 3 МГц.
Ток на контакт — типичный рабочий ток порядка 25 А, максимальный ток пары зависит от диаметра контактов и конструкции серии ШР.
Количество контактов — 3, разведены по стандартной схеме для ШР‑20.
Сопротивление контактов — в норме десятые‑сотые доли мОм, в зависимости от диаметра контактов (для ШР20 типовые значения до единиц мОм).
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Рабочий диапазон температур окружающей среды — примерно от –60 °C до +60 °C , с возможностью кратковременных смен до +110 °C.
Стойкость к вибрации и ударным нагрузкам:
- синусоидальная вибрация до 5000 Гц с ускорением до ~300 м/с² (30 g);
- многократный удар до ~350 м/с²;
- одиночный удар до ~5000 м/с² (500 g).
Минимальная наработка — порядка 1000–5000 часов в зависимости от условий испытаний.
Число сочленений‑расчленений — не менее 500 циклов.

Вилка ШР20ПК3НШ7 обычно используется как блочная (приборная) часть в паре с соответствующей розеткой ШР‑20, подключаемой к кабельной части.
Корпус металлический, соединитель рассчитан на работу в сложных условиях: наземная и бортовая аппаратура, промышленное оборудование, объекты с повышенной вибрацией и ударными нагрузками.
Монтировать и соединять такую вилку нужно строго по техническим условиям ТУ (например, АШДК.434410.060 ТУ и ГЕО.364.108 ТУ), с учетом требований к герметичности, экранированию и пайке/зажиму проводников.
