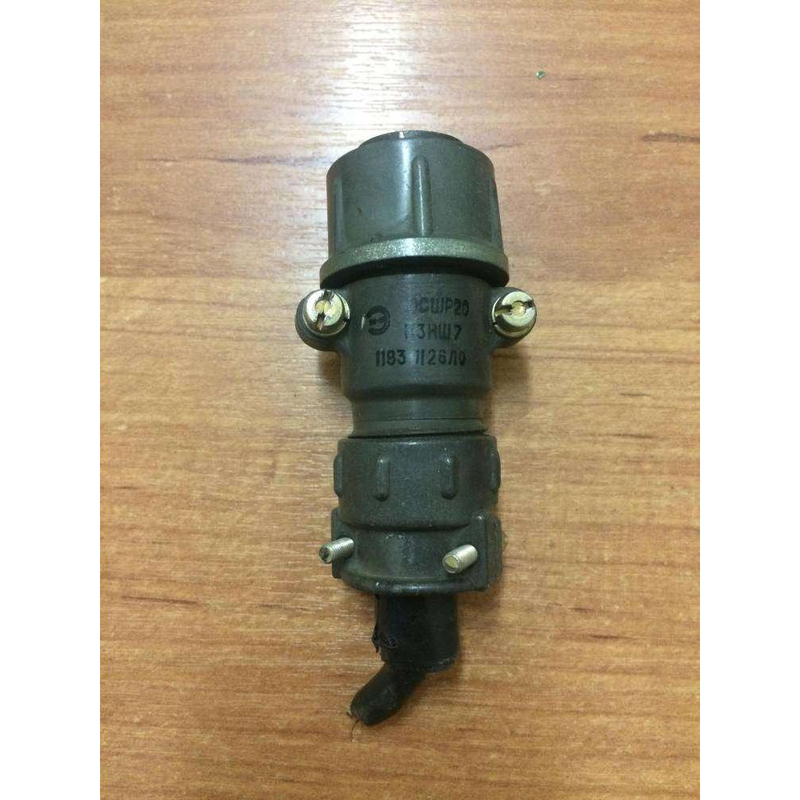

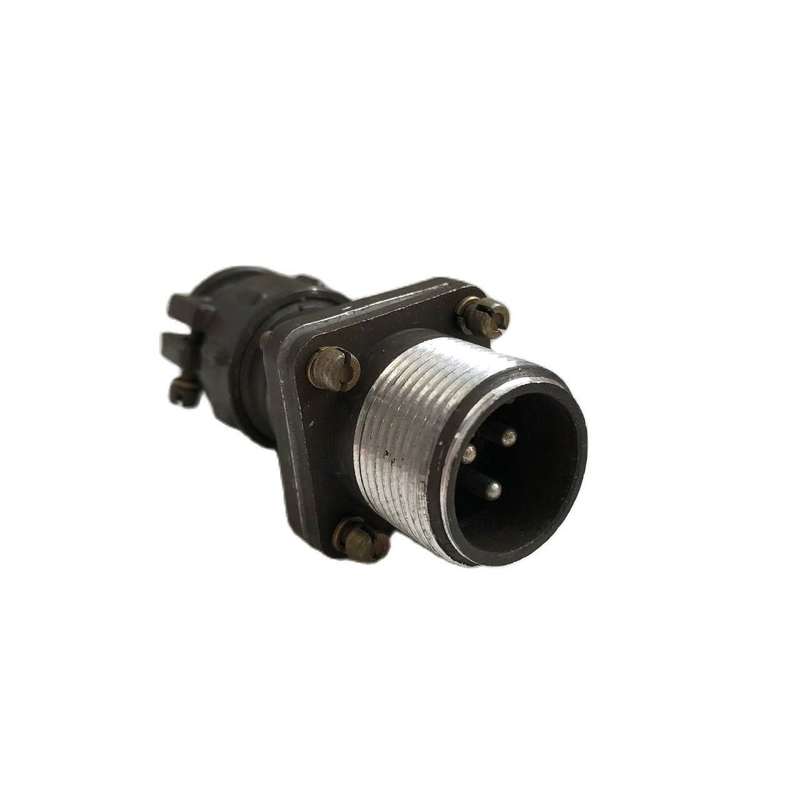

ШР20ПК3НШ7 — это приборная вилка с прямым патрубком и гайкой для неэкранированного кабеля, выпускавшаяся в период 2013–2016 годов.

Применение

вилка применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Предназначена для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Используется для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

Рабочий ток на контакт — 25 А, количество контактов — 3, метод монтажа — пайка.

Габаритные размеры — 30?30?65,8 мм, покрытие контактов — серебро, сочленение — резьбовое с одношпоночной поляризацией.

Условия эксплуатации: температура от -60°C до +60°C (смена до +110°C с учетом перегрева контактов), пониженное давление 1,3·10?? Па, синусоидальная вибрация 1–5000 Гц с ускорением до 300 м/с?, удары до 5000 м/с?, линейное ускорение 2000 м/с?.

Количество сочленений-расчленений — 500, минимальная наработка — 1000–5000 ч, срок сохраняемости — 15 лет.
