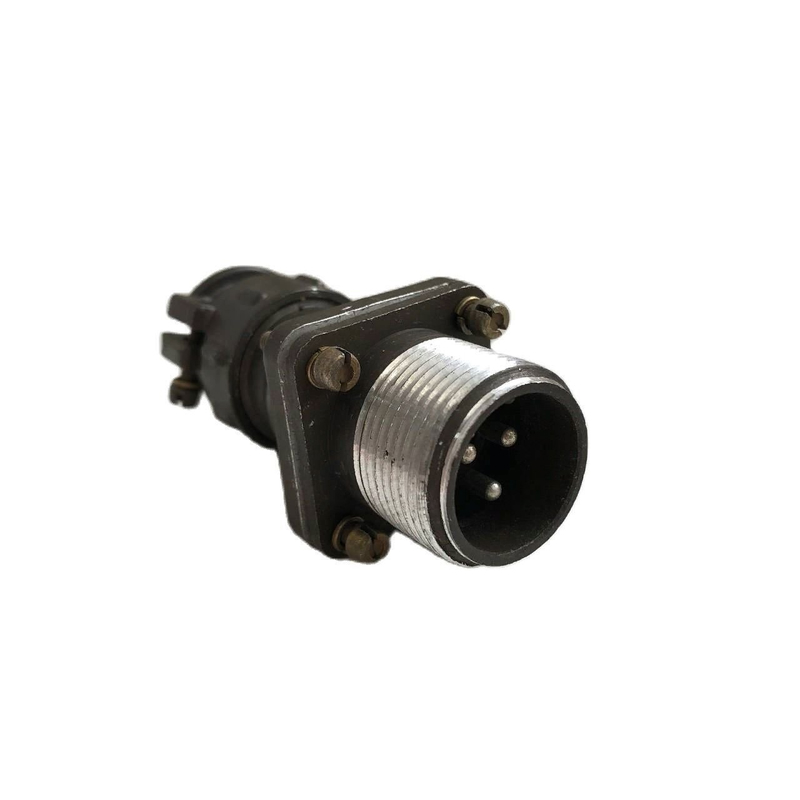

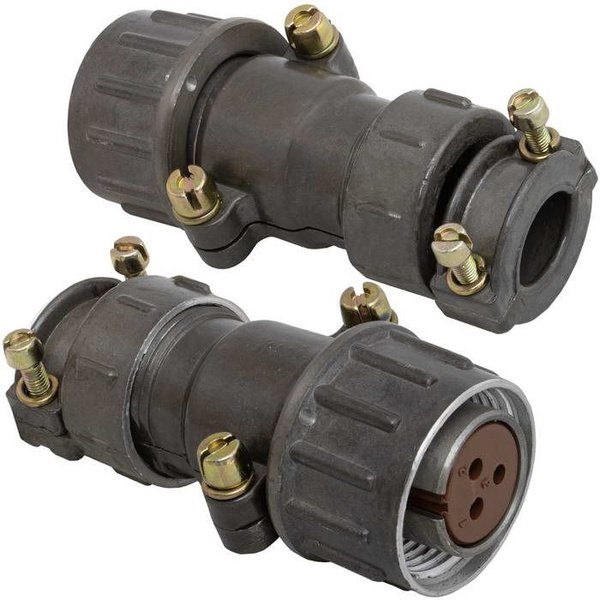

ШР20ПК3НШ7: особенности и применение промышленного разъёма

ШР20ПК3НШ7 — промышленный электрический разъём серии ШР, предназначенный для надёжного соединения цепей управления, измерения и питания в оборудовании, работающем в сложных условиях. Такие соединители востребованы в машиностроении, приборостроении, энергетике, транспортных системах и производственной автоматике.

Назначение ШР20ПК3НШ7

Разъём ШР20ПК3НШ7 применяется для создания разъёмных электрических соединений между отдельными блоками, кабельными линиями и узлами аппаратуры. Его конструкция позволяет ускорить монтаж, упростить техническое обслуживание и обеспечить удобную замену компонентов без необходимости полного демонтажа проводки.

Обозначение изделия обычно отражает принадлежность к серии ШР, габаритный размер корпуса, конструктивное исполнение контактной части и вариант соединения. При подборе важно учитывать документацию на конкретную модификацию, поскольку параметры распайки, число контактов, тип ответной части и допустимые электрические нагрузки должны соответствовать проекту оборудования.

Конструктивные особенности

Разъёмы серии ШР традиционно рассчитаны на эксплуатацию в промышленной среде, где соединение может подвергаться вибрации, механическим нагрузкам, загрязнению и регулярному подключению. ШР20ПК3НШ7 используют там, где особенно важны стабильность контакта и повторяемость монтажа.

К ключевым особенностям относятся:

• Прочный корпус, рассчитанный на использование в составе стационарного и подвижного оборудования.

• Контактная группа для передачи электрических сигналов и питания между соединяемыми узлами.

• Надёжная фиксация при сочленении вилки и розетки.

• Возможность организовать маркированную и структурированную кабельную разводку.

• Удобство обслуживания электрических шкафов, станков, измерительных комплексов и специализированной техники.

• Совместимость с решениями той же серии при корректном выборе ответной части и схемы контактов.

Где используется разъём

ШР20ПК3НШ7 может применяться в составе различных инженерных и производственных систем. На практике его используют при изготовлении, ремонте и модернизации оборудования, в котором требуется отключаемое соединение между кабелем и функциональным модулем.

Типичные направления применения:

• Системы управления промышленными станками и производственными линиями.

• Контрольно-измерительная аппаратура.

• Электротехнические шкафы и пульты управления.

• Оборудование для энергетической инфраструктуры.

• Транспортные и специализированные технические комплексы.

• Лабораторные установки и испытательные стенды.

• Комплексы автоматизации, телеметрии и передачи управляющих сигналов.

Что учитывать при подборе

Перед установкой ШР20ПК3НШ7 необходимо сверить его технические характеристики с требованиями конкретной электрической схемы. Даже внешне похожие соединители могут отличаться числом и расположением контактов, исполнением корпуса, способом монтажа и назначением ответной части.

Особое внимание следует уделить следующим параметрам:

• Соответствию маркировки разъёма проектной документации.

• Типу подключения: кабельному, приборному или панельному.

• Расположению и нумерации контактов.

• Сечению подключаемого провода и качеству обжима либо пайки.

• Требованиям к защите от пыли, влаги, вибрации и механических воздействий.

• Совместимости вилки, розетки, кожуха, кабельного ввода и других элементов соединения.

• Проверке электрической цепи после монтажа, включая отсутствие замыканий и надёжность контакта.

Значение для промышленной автоматизации

Использование разъёмных соединений типа ШР20ПК3НШ7 помогает сделать электрическую часть оборудования более технологичной. При необходимости модуль можно быстро отсоединить для диагностики, профилактики или замены, а кабельные трассы остаются организованными и понятными для обслуживающего персонала.

Для стабильной работы системы важно соблюдать требования изготовителя, выполнять монтаж квалифицированными специалистами и применять разъём строго в соответствии с его назначением. Грамотно подобранный ШР20ПК3НШ7 становится надёжным элементом электрической инфраструктуры оборудования, повышая удобство эксплуатации и ремонтопригодность технических комплексов.
