Назначение

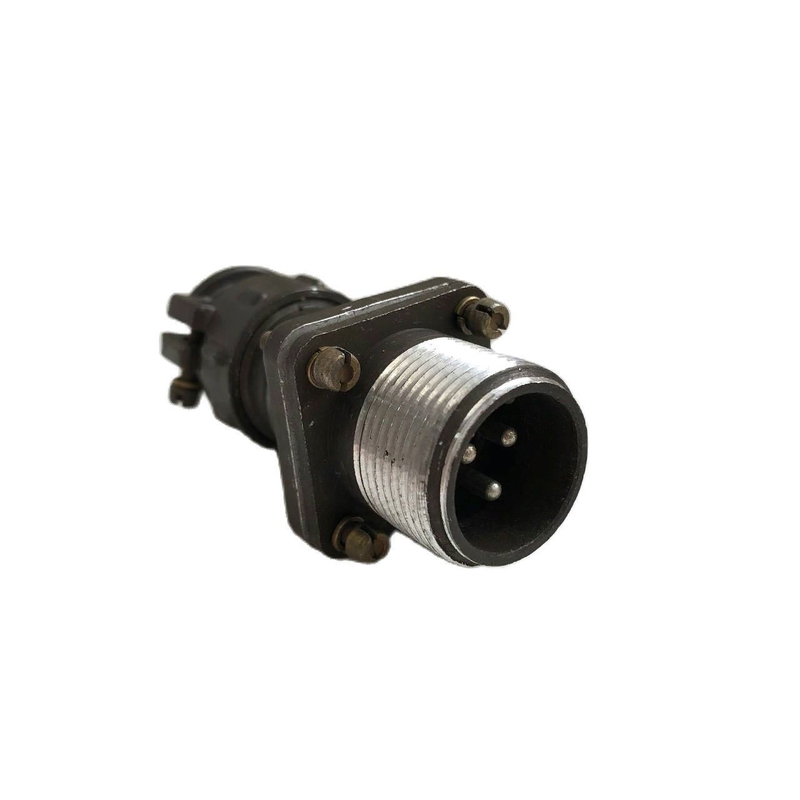

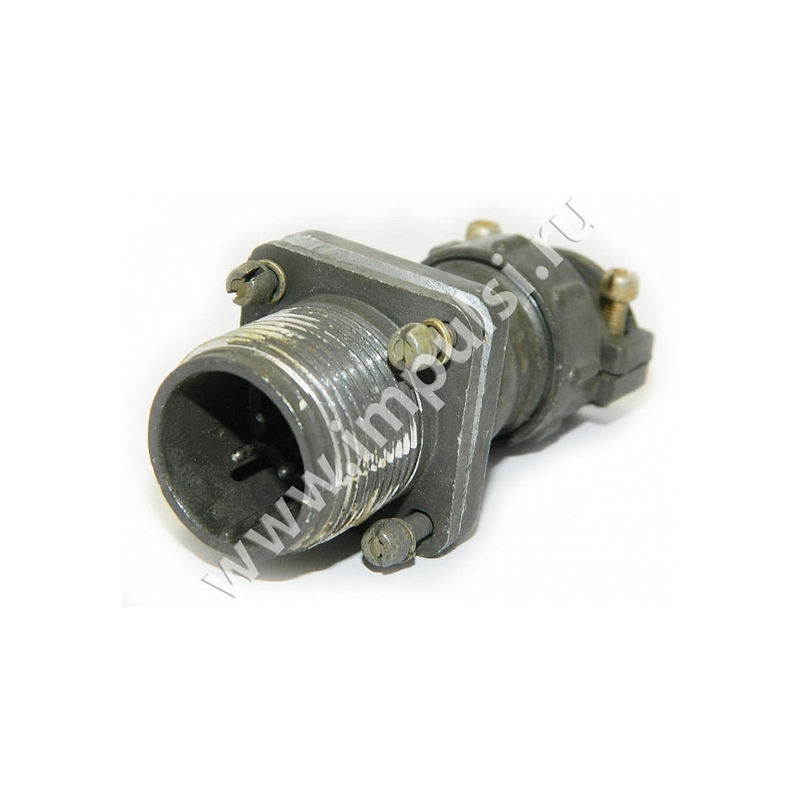

ШР20ПК3НШ6 вилка Каскад представляет собой приборный низкочастотный цилиндрический разъём с прямым патрубком для неэкранированного кабеля. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём применяется в составе соединителей серии ШР20 и обеспечивает надёжную коммутацию при эксплуатации в составе стационарного и переносного оборудования.

Область применения

Вилка используется для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного применения при условии защиты от пыли, воды, дождя и солнечного излучения.

Соединяется с кабельными вилками и розетками ШРГ или 2РТТ, что позволяет компоновать различные схемы подключения в аппаратуре.

Технические характеристики

• Рабочий ток на контакт: 10 А, общий ток до 30 А.
• Количество контактов: 3, диаметр контактов 1,5 мм, покрытие серебром.
• Сопротивление контактов: до 2,5 мОм.
• Способ монтажа: пайка, провода сечением до 1,93 квадратного миллиметра, до 3 припаек.
• Сочленение: резьбовое, одношпоночная поляризация.
• Габаритные размеры: 65,8 на 30 на 30 мм.

Условия эксплуатации

• Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия, при перегреве контактов — до плюс 110 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Пониженное атмосферное давление: до 0,13 миллиметра ртутного столба.

Ресурс и хранение

• Наработка: 1000 часов.
• Срок хранения: 15 лет.
• Количество циклов соединений: 500.

Особенности и комплектация

Вилка ШР20ПК3НШ6 выпускается производителем Каскад. Год выпуска указанной позиции — 2024, изделие прошло контроль отдела технического контроля. Конструкция с прямым патрубком рассчитана на неэкранированный кабель. Резьбовое сочленение и одношпоночная поляризация исключают неправильное подключение и обеспечивают механическую фиксацию ответной части.

Применение серебряного покрытия контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Разъём устойчив к воздействию вибрации, ударов и пониженного давления, что подтверждается указанными характеристиками.

Артикул изделия — 51197, категория — ШР20. Товар поставляется в виде вилки в сборе, готовой к монтажу пайкой. Дополнительные сведения о комплектации в предоставленных данных отсутствуют.
