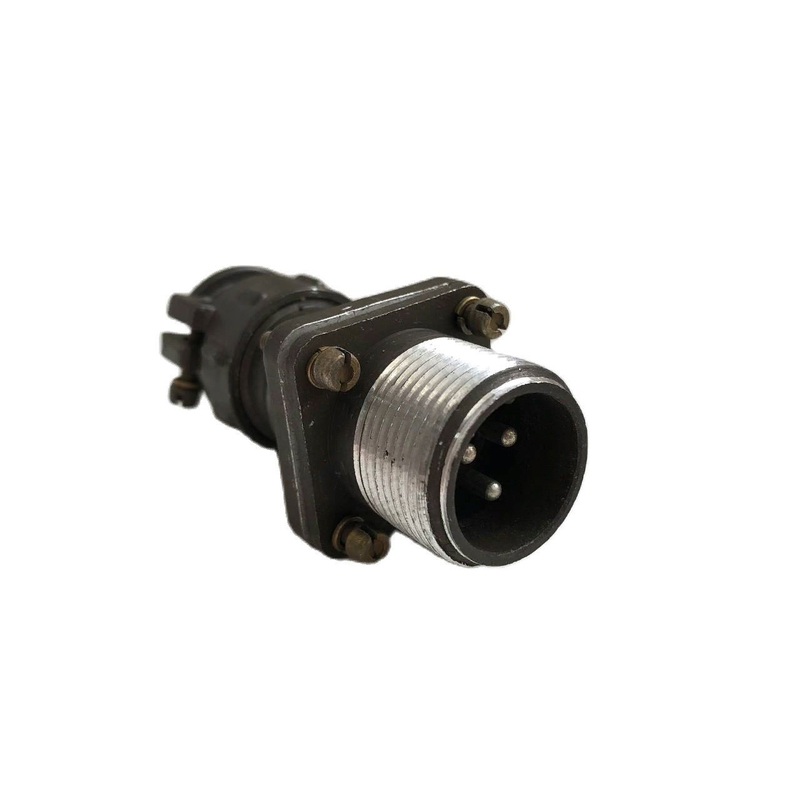

ШР20ПК3НШ6 — это вилка приборная (блочная) из серии низкочастотных цилиндрических соединителей ШР, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для внутреннего монтажа в электро-, радиоаппаратуре и контрольно-измерительных приборах, а также для наружного использования при защите от пыли, воды, дождя и солнечного излучения (климатическое исполнение УХЛ2 по ГОСТ 15150-69).
Работает в электрических цепях постоянного и переменного тока (до 3 МГц) для соединения и разъединения проводов, кабелей, узлов и блоков.

Характеристики

• Рабочий ток: 10 А на контакт (общий до 30 А).

• Максимальное напряжение: 850 В (амплитудное).

• Количество контактов: 3 шт. диаметром 1,5 мм, покрытие серебром (сопротивление до 2,5 мОм).

Сочленение резьбовое, монтаж пайкой, габариты 65,8?30?30 мм, наработка 1000 ч, срок хранения 15 лет.

Условия эксплуатации

Температура: от -60°C до +60°C (с перегревом контактов до +110°C), вибрация 1–5000 Гц (300 м/с?), удар до 5000 м/с?, пониженное давление 0,13 мПа.
