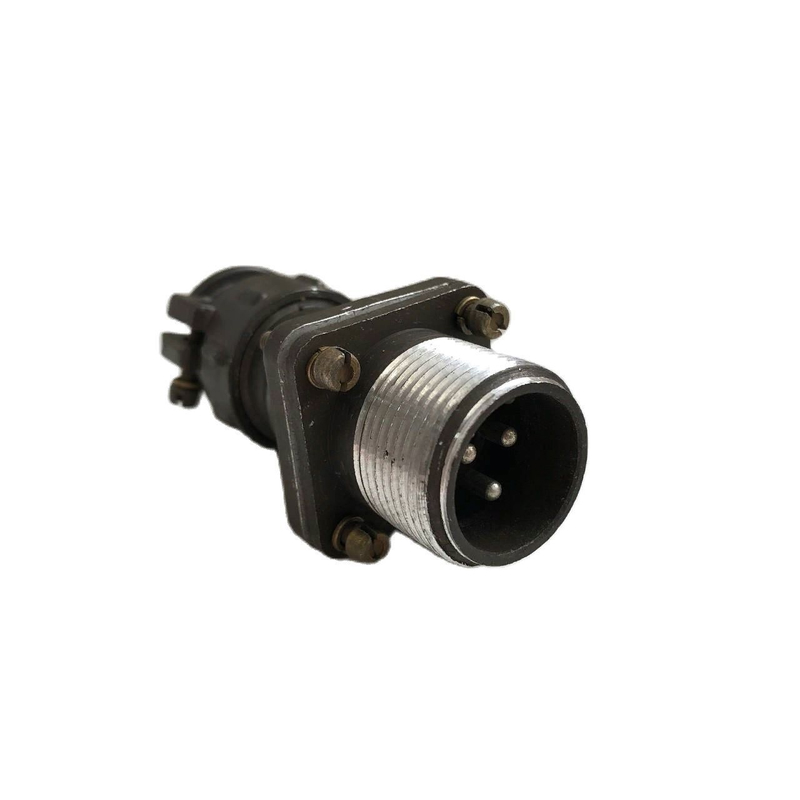

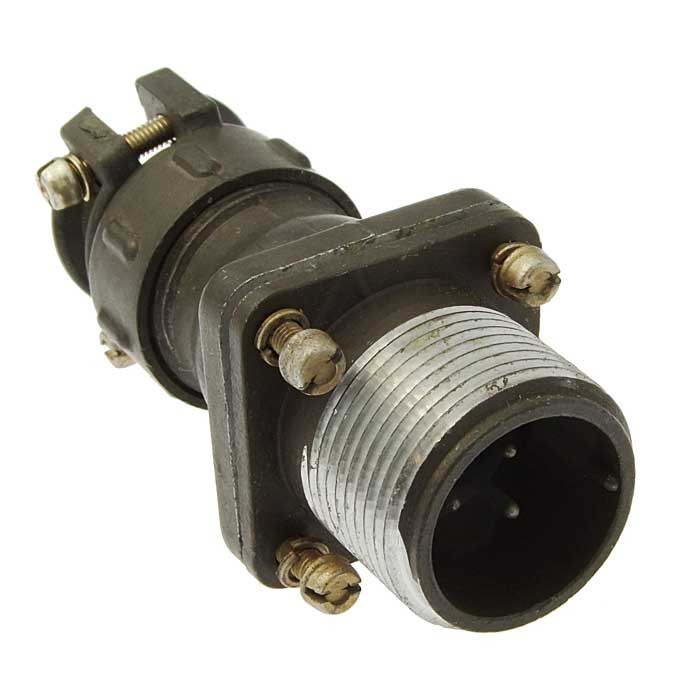

ШР20ПК3НШ6 — это вилка приборная блочного типа из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она используется для работы с неэкранированным кабелем в цепях постоянного, переменного (до 3 МГц) и импульсного тока при амплитудном напряжении до 850 В.

Расшифровка обозначения

• ШР — тип соединителя.

• 20 — условный размер корпуса.

• ПК — конструктивное исполнение с прямым патрубком.

• 3 — количество контактов (три шт., диаметром 1,5 мм).

• Н — гайка патрубка для неэкранированного кабеля.

• Ш — вилка (штекер).

• 6 — сочетание контактов.

• Корпус пластмассовый, контакты с покрытием никелем или серебром.

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 10 А на контакт (общая — до 30 А), сопротивление контакта не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Метод монтажа — пайка, количество сочленений-расчленений — до 500 циклов, наработка — минимум 1000 часов.

Габаритные размеры: 65,8 × 30 × 30 мм. Климатическое исполнение УХЛ (хранение и работа от -60°C до +60°C, с учетом перегрева контактов — до +110°C), выдерживает пониженное давление до 1,3×10⁻⁴ Па.​

Устойчивость к воздействиям

• Синусоидальная вибрация: 1–5000 Гц, ускорение 300 м/с² (30 g).

• Механический удар: одиночный — 5000 м/с² (500 g), многократный — 350 м/с² (35 g).

• Линейная нагрузка: 2000 м/с².

Соединитель негерметичный, предназначен для внутреннего или наружного применения (с защитой от пыли и влаги потребителем). Ответной частью служат розетки серии ШР.
