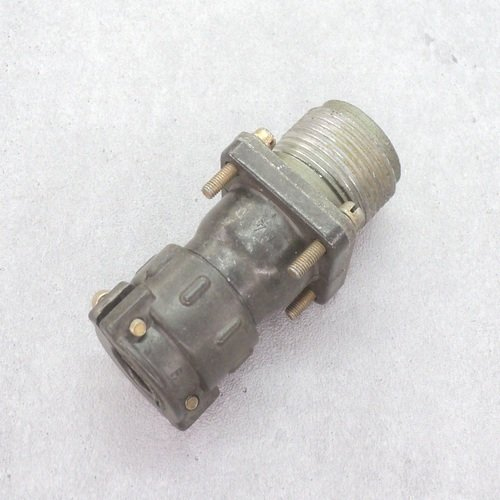

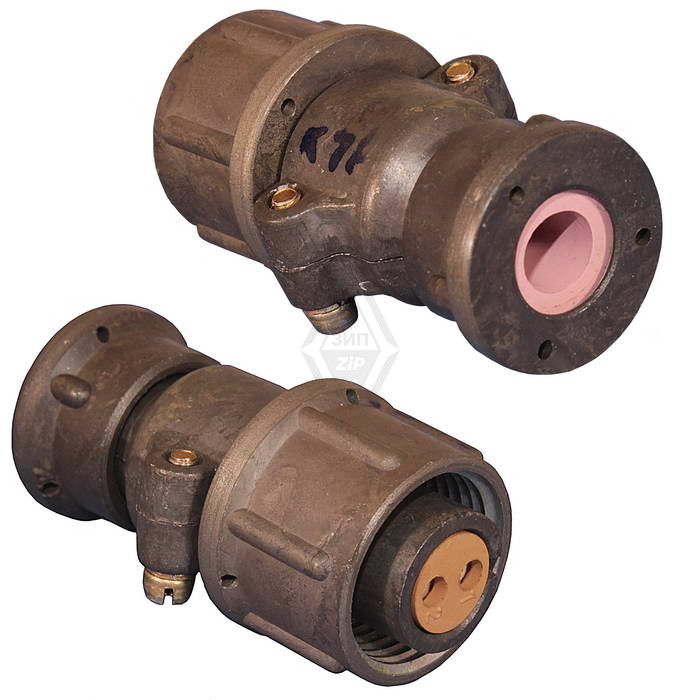

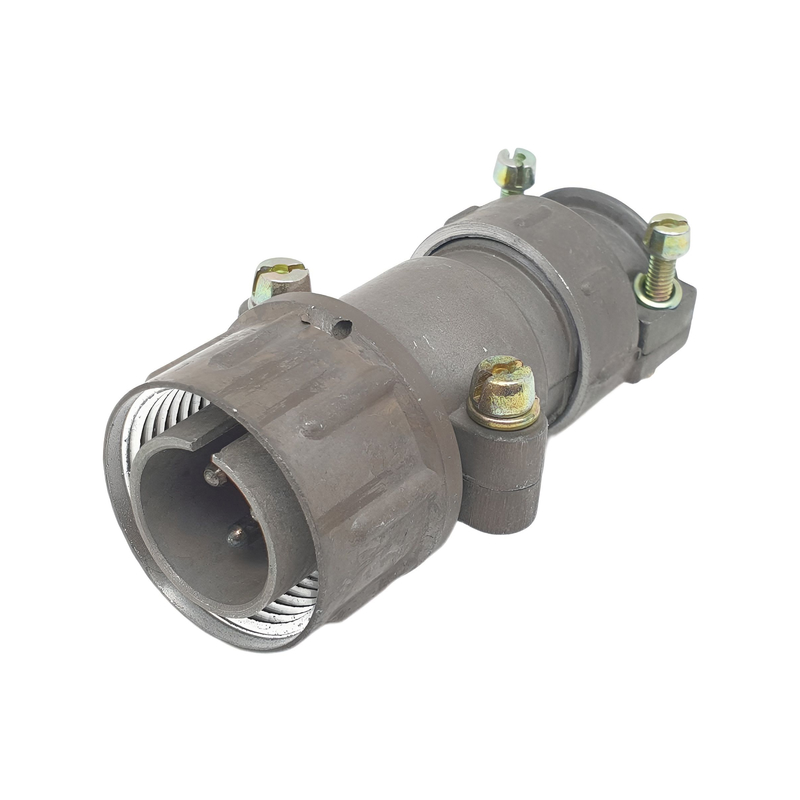

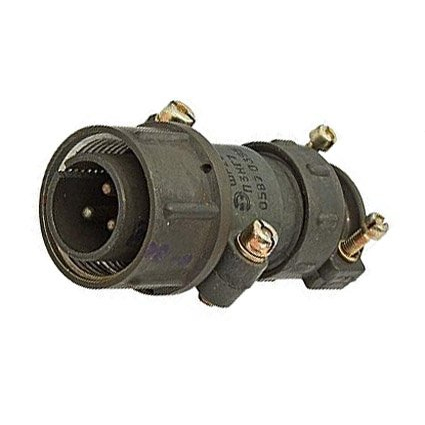

ШР20ПК3НГ7 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся примерно в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ. ?

Характеристики

• Рабочий ток: 25 А, максимальная токовая нагрузка до 75 А.

• Максимальное напряжение: до 850 В (постоянный/переменный ток, частота до 3 МГц).

• Количество контактов: 3 (диаметр 2,5 мм, покрытие серебром, сопротивление до 1 мОм). ?

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Сопротивление изоляции: не менее 5000 МОм. ?

• Сочленения-расчленения: 500 циклов, наработка минимум 1000 часов. ?

• Вибрация: 1–5000 Гц, ускорение до 300 м/с?; удар: до 5000 м/с? (одиночный), 350 м/с? (многократный). ?

• Монтаж: пайка, сечение проводов до 3 мм? (до 3 припаек). ?

• Габариты: 65,8?30?30 мм, резьбовое сочленение, для неэкранированного кабеля. ?

• Срок сохраняемости: 15 лет. ?
