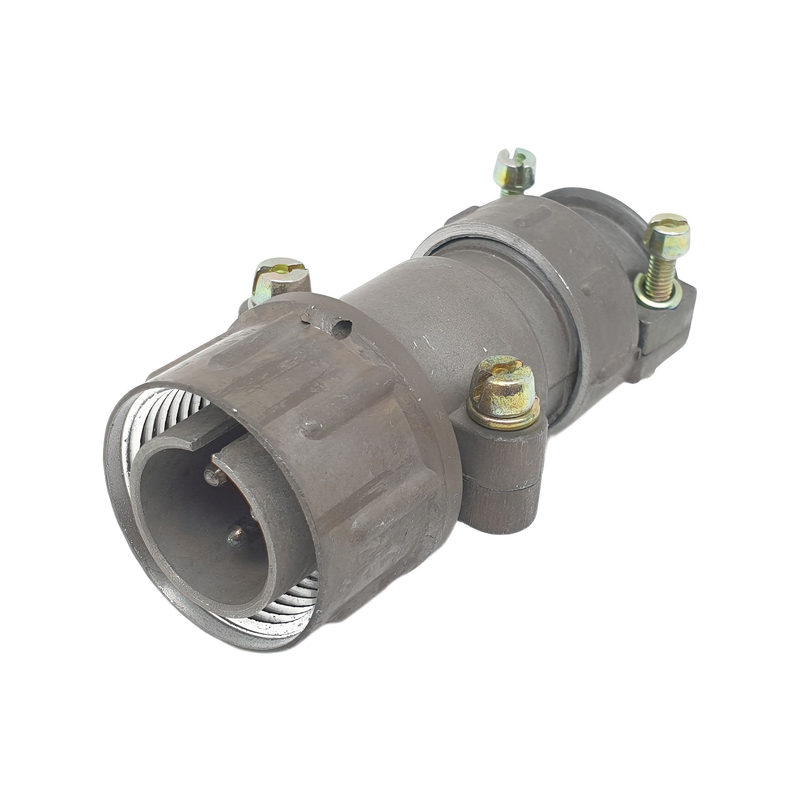

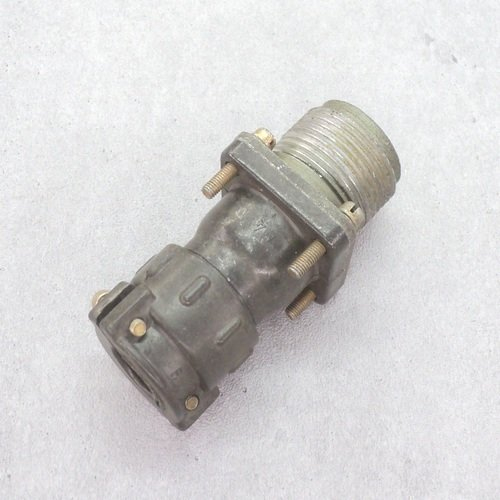

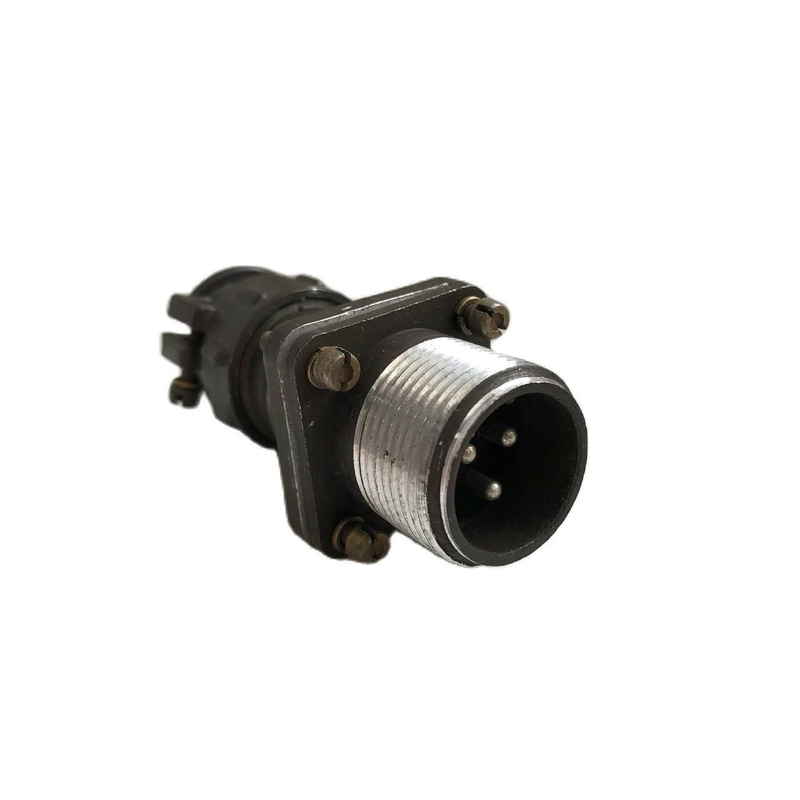

ШР20ПК3НГ7 — это приборная розетка серии ШР с прямым патрубком, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

• ШР — тип соединителя.

• 20 — условный размер корпуса.

• ПК — приборная часть с прямым патрубком.

• 3 — количество контактов.

• Н — для неэкранированного кабеля.

• Г — розетка.

• 7 — сочетание контактов.

Основные характеристики

розетка имеет 3 контакта диаметром 2,5 мм с серебряным покрытием, рабочий ток до 25 А на контакт (максимум 75 А на соединитель), сопротивление контактов — 1 мОм. Метод монтажа — пайка, сочленение — резьбовое, количество циклов соединений-расчленений — 500, срок службы — не менее 15 лет. Габариты: 65,8?30?30 мм, подходит для проводов сечением до 3 мм?.

Условия эксплуатации

Диапазон температур: от -60°C до +60°C (с учетом перегрева контактов до +110°C), линейное ускорение до 2000 м/с?, пониженное давление до 1,3·10?? Па. Предназначена для внутреннего и наружного применения (с защитой от пыли и влаги) в климатическом исполнении УХЛ. Варианты: ОТК или военная приемка (ВП).
