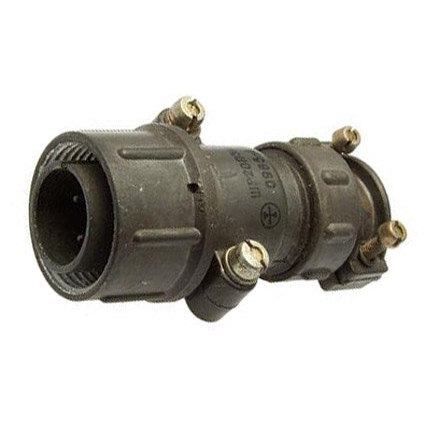

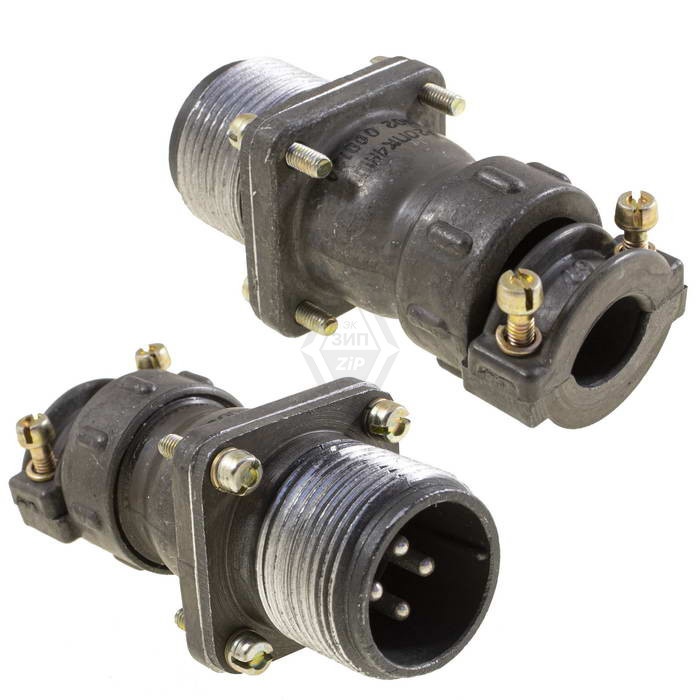

ШР20ПК3НГ6Н — это цилиндрический электрический разъём (розетка приборная), предназначенный для надёжного соединения в электрических цепях переменного тока частотой до 3 МГц и постоянного тока при напряжении до 850 В. Он используется в различных отраслях, включая авиацию, военную технику и промышленное оборудование, для объёмного монтажа.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический).

• 20 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 3 — количество контактов (три контакта диаметром 2,5 мм).

• Н — покрытие контактов никелем (не серебром).

• Г — розетка.

• 6 — комбинация контактов (два контакта Ø 2,5 мм плюс один).

• Н — для неэкранированного кабеля.

Технические характеристики

Соединитель выдерживает ток до 10 А, имеет сопротивление изоляции не менее 5000 МОм и рассчитан на 500 циклов сочленения-расчленения с минимальной наработкой 1000 часов. Метод монтажа — пайка, габаритные размеры около 65,8×30×30 мм. Срок сохраняемости — 15 лет.

Условия эксплуатации

Рабочий диапазон температур — от -60°C до +60°C (с учётом перегрева контактов до +110°C). Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.
