Назначение изделия

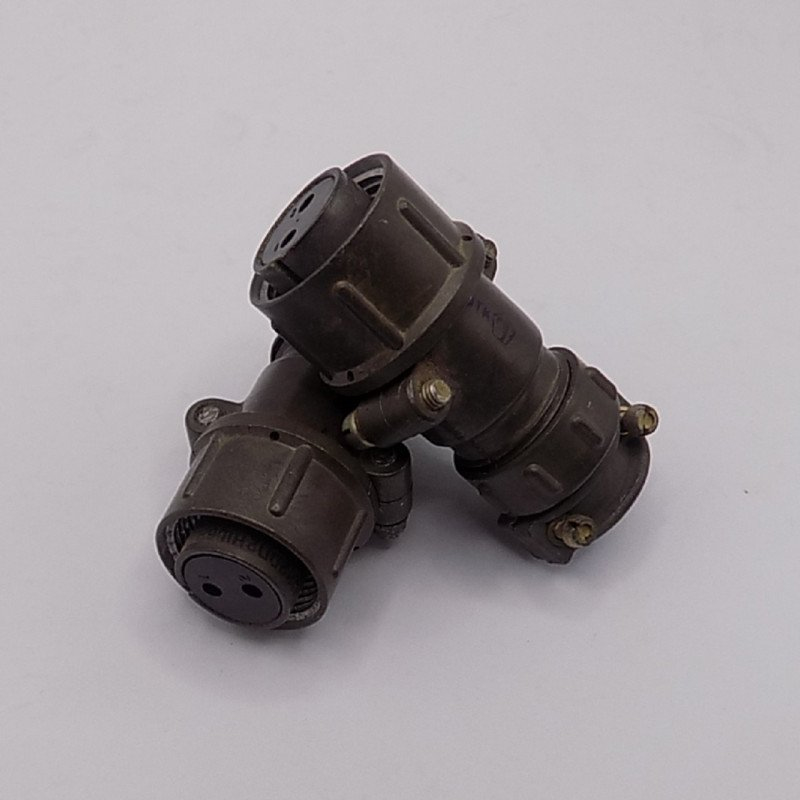

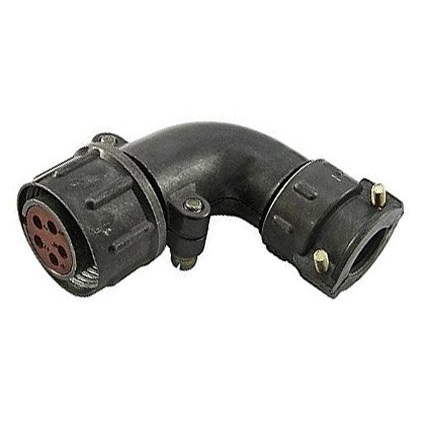

ШР20ПК3НГ6 — это приборная розетка цилиндрического соединителя серии ШР, выпущенная производителем Каскад. Изделие предназначено для надежного электрического соединения в аппаратуре и относится к соединителям общего назначения. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция розетки рассчитана как на внутреннее, так и на наружное применение при условии защиты от пыли и воды. Изделие выпускается в климатическом исполнении УХЛ, что подтверждает его пригодность к эксплуатации в широком диапазоне температурных и климатических условий. Артикул товара — 51194, категория — ШР20, год выпуска — 2024, изделие прошло контроль отдела технического контроля.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели соединителя. Рабочий ток составляет 10 А, максимальное напряжение постоянного тока — 850 В. Сочленение выполняется резьбовым способом, что обеспечивает механическую фиксацию и стабильный электрический контакт. Монтаж производится пайкой.

• Рабочий ток: 10 А.
• Максимальное напряжение постоянного тока: 850 В.
• Рабочая частота цепей: до 3 МГц.
• Тип сочленения: резьбовое.
• Способ монтажа: пайка.
• Количество сочленений-расчленений: 500.
• Наработка: не менее 1000 часов.
• Срок хранения: не менее 15 лет.
• Габаритные размеры: 65,8 на 30 на 30 миллиметров.
• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия.

Отдельно нормируется устойчивость к механическим воздействиям. Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, при ударах с ускорением до 5000 метров на секунду в квадрате и при линейных нагрузках с ускорением до 2000 метров на секунду в квадрате.

Применение и условия эксплуатации

Розетка ШР20ПК3НГ6 применяется в составе радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Она подходит для коммутации цепей постоянного и переменного тока в пределах указанных электрических параметров. Благодаря резьбовому сочленению обеспечивается устойчивое механическое соединение, что важно для аппаратуры, подверженной вибрации и ударам.

Климатическое исполнение УХЛ и диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяют использовать изделие как внутри помещений, так и снаружи при наличии защиты от пыли и влаги. Заявленный ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов определяют область применения как умеренно нагруженные соединения, рассчитанные на длительный срок службы. Срок хранения не менее 15 лет подтверждает пригодность изделия к длительному складскому содержанию без потери эксплуатационных свойств.

Ключевые параметры для подбора

1. Принадлежность к серии ШР20 и категории ШР20.
2. Производитель — Каскад, год выпуска 2024, контроль ОТК.
3. Ток 10 А и напряжение до 850 В постоянного тока.
4. Резьбовое сочленение и паечный монтаж.
5. Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия.
