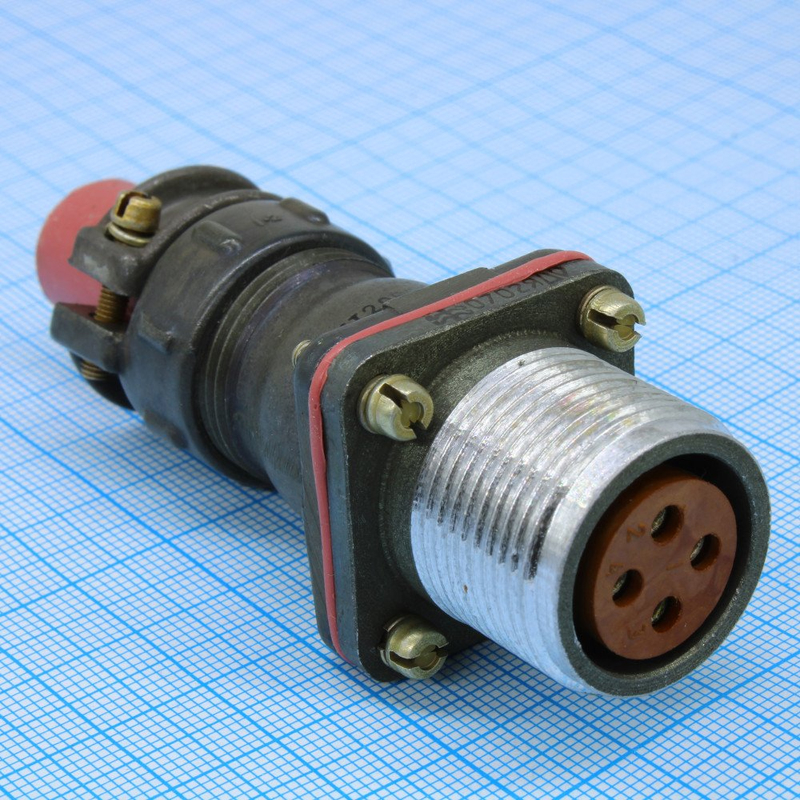

ШР20ПК3НГ6 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР с прямым патрубком. ?

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной и радиотехнической аппаратуре общего назначения. Используется во внутренних условиях климатического исполнения УХЛ2 (по ГОСТ 15150-69), допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), рабочий ток — 10 А. Сочленение резьбовое одношпоночное, монтаж — пайка, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов. Температурный диапазон от -60 до +60 °C (смена до +110 °C), виброустойчивость до 300 м/с? (1–5000 Гц), срок сохраняемости — 15 лет.

Расшифровка: ШР — тип, 20 — размер корпуса, ПК — приборная с прямым патрубком, 3 — число контактов, Н — нормальные габариты, Г — розетка, 6 — сочетание контактов.
