Назначение и идентификация

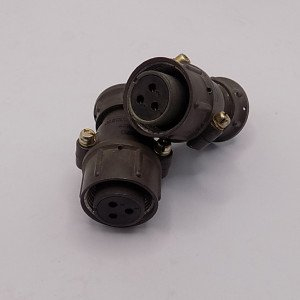

ШР20ПК3ЭШ7 — вилка блочная низкочастотного цилиндрического соединителя серии ШР. Артикул товара — 51205, категория — ШР20, производитель — «Каскад», в карточке указан год 2024. Изделие предназначено для надежного соединения электрических цепей в промышленных и приборных системах с объемным монтажом и резьбовым соединением нормальных габаритов.

Конструкция относится к вилкам блочного типа и рассчитана на эксплуатацию в составе соединителей серии ШР. Для подключения предусмотрен прямой патрубок с гайкой Э, предназначенный для экранированного кабеля. Корпус выполнен металлическим, изолятор — из карболита.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 3, тип контактов — штыревой, диаметр контакта — 2,5 мм.
• Максимальное рабочее напряжение — 850 В.
• Токовая нагрузка — до 20 А на контакт.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро.

Механические и климатические параметры

• Условный размер корпуса — 20.
• Рабочая температура — от -60 до +100 °C.
• Минимальное число циклов сочленений-расчленений — 500.
• Наработка — 5000 часов, ресурс сохраняемости — 15 лет.
• Устойчивость к синусоидальной вибрации — диапазон 1–5000 Гц с ускорением до 300 м/с².
• Механический удар одиночного действия — до 5000 м/с², многократный удар — до 350 м/с².
• Линейное ускорение — 2000 м/с².
• Пониженное давление — до 0,13 мПа.

Применение

Вилка применяется для коммутации электрических цепей в промышленных и приборных системах, где требуется объемный монтаж и резьбовое соединение нормальных габаритов. Изделие может использоваться во внутренних и наружных условиях категории УХЛ с защитой от пыли и воды.

• Подключение экранированного кабеля через прямой патрубок с гайкой Э.
• Работа в цепях с напряжением до 850 В и токовой нагрузкой до 20 А на контакт.
• Эксплуатация при температуре от -60 до +100 °C и пониженном давлении до 0,13 мПа.
• Использование в составе соединителей серии ШР с условным размером корпуса 20.

Подтверждённые сведения ограничены указанными электрическими, механическими и климатическими параметрами. Данные о комплектации, сертификатах, гарантии и стране производства в предоставленной информации отсутствуют.
