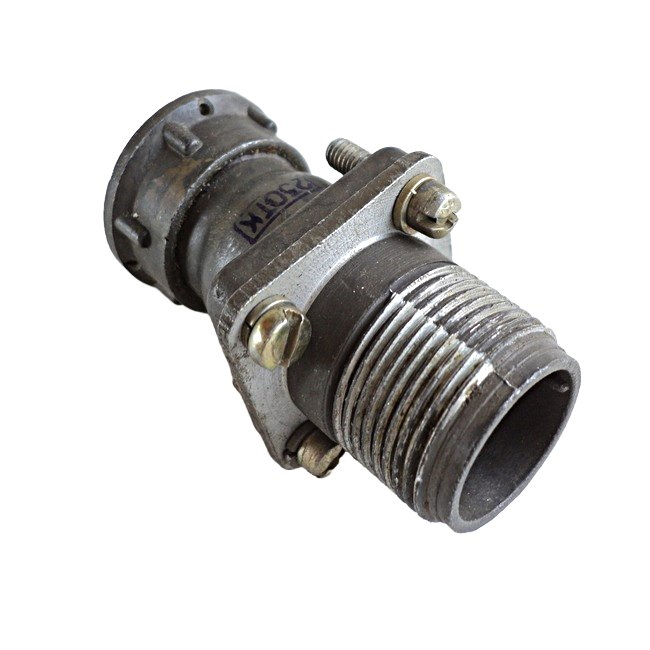

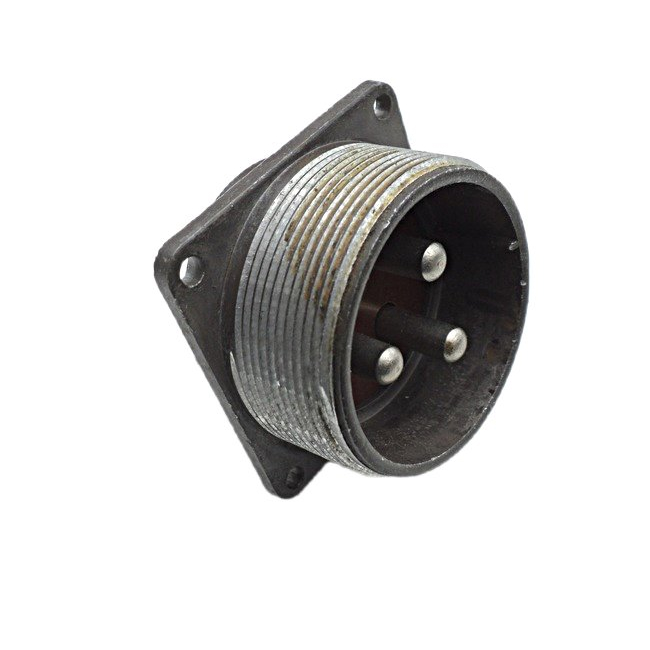

ШР20ПК3ЭШ7 представляет собой блочную вилку с кожухом типа «5» из серии низкочастотных цилиндрических соединителей ШР. Это разъём объёмного монтажа с резьбовым сочленением нормальных габаритов, предназначенный для работы в электрических цепях, включая условия внутреннего и наружного применения (при защите от пыли и влаги).

Основные характеристики

Соединитель имеет условный размер корпуса 20, 3 контакта диаметром 2,5 мм (сочетание «7») и прямой патрубок для экранированного кабеля. Покрытие контактов — серебро, материал корпуса — металл (алюминиевый сплав), изолятор — карболит. Рабочая температура от -60 до +100 °С, максимальное напряжение до 850 В, ток до 25 А на контакт.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, механические удары до 500 g (одиночный) и 35 g (многократный), а также линейные нагрузки до 2000 м/с². Климатическое исполнение УХЛ, ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов.

Применение

Такие вилки используются в промышленных и приборных системах для надёжного соединения кабелей, особенно в вибронагруженных условиях, с монтажом на блок. Кожух «5» обеспечивает дополнительную защиту и совместимость с экранированными линиями.
