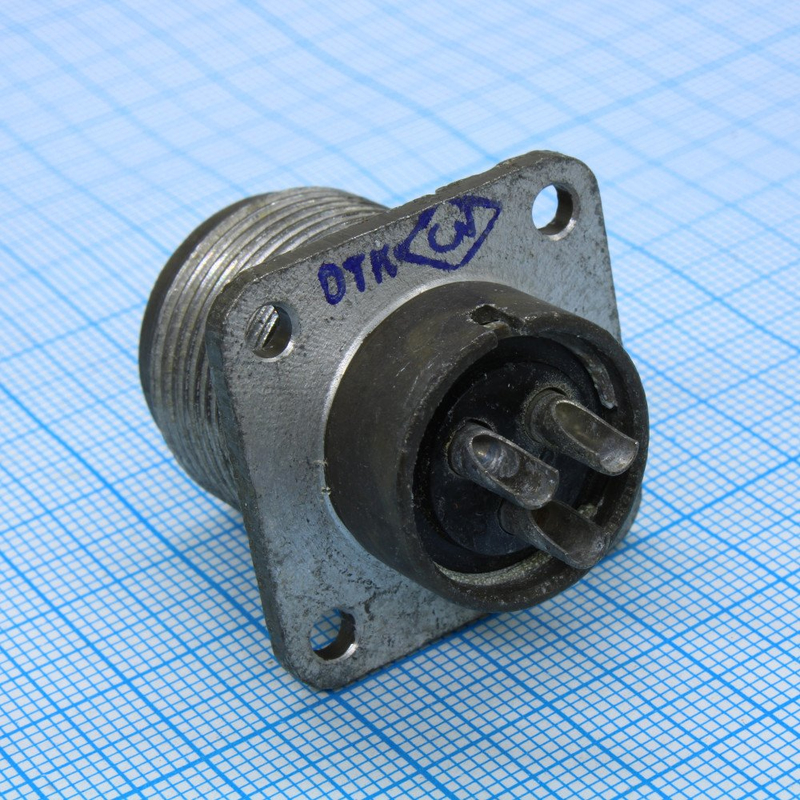

ШР20ПК3ЭШ7 — это приборная вилка (разъём) серии ШР с прямым патрубком, выпускавшаяся примерно в 2012–2015 годах. Она предназначена для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется как соединитель общего назначения для внутренней установки в приборах (климатическое исполнение УХЛ) и наружной при защите от пыли, воды и прямого воздействия окружающей среды. Подходит для работы в электрических цепях постоянного и переменного тока (до 3 МГц) в электро- и радиоаппаратуре.

Характеристики

• Рабочий ток на контакт: 25 А (суммарно до 75 А).

• Максимальное напряжение: до 850 В.

• Диаметр контактов: 2,5 мм, покрытие серебром, сопротивление до 1 мОм. ?

• Количество контактов: 3 (сочетание "7"). ?

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с перегревом контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с?; удары до 5000 м/с? (одиночный).

• Сочленения-расчленения: до 500 циклов, наработка 1000 ч, срок хранения 15 лет. ?

• Монтаж: пайка, резьбовое соединение, габариты 55,2?30?30 мм. ?
