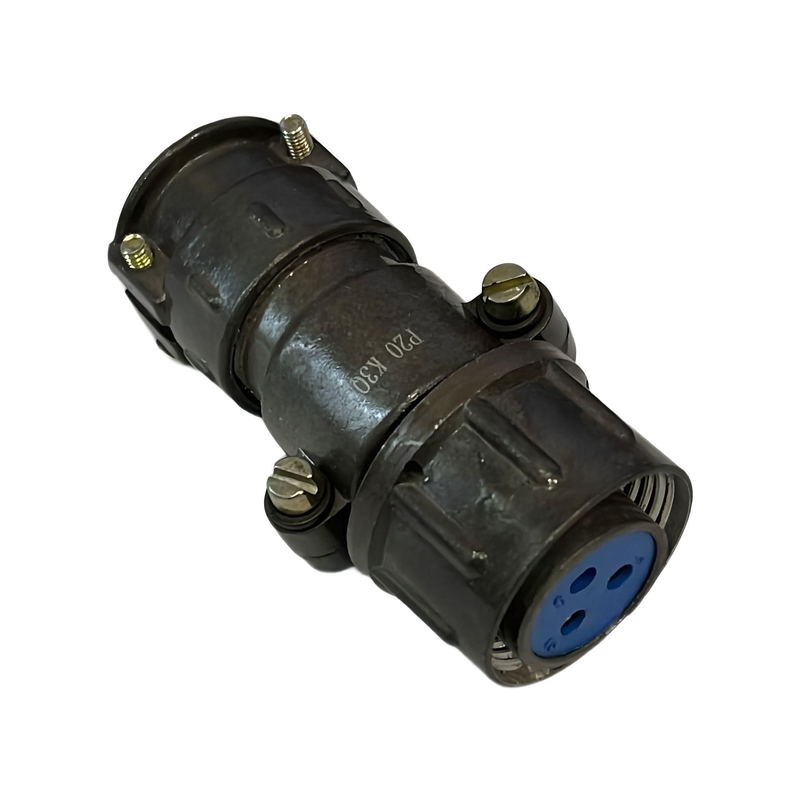

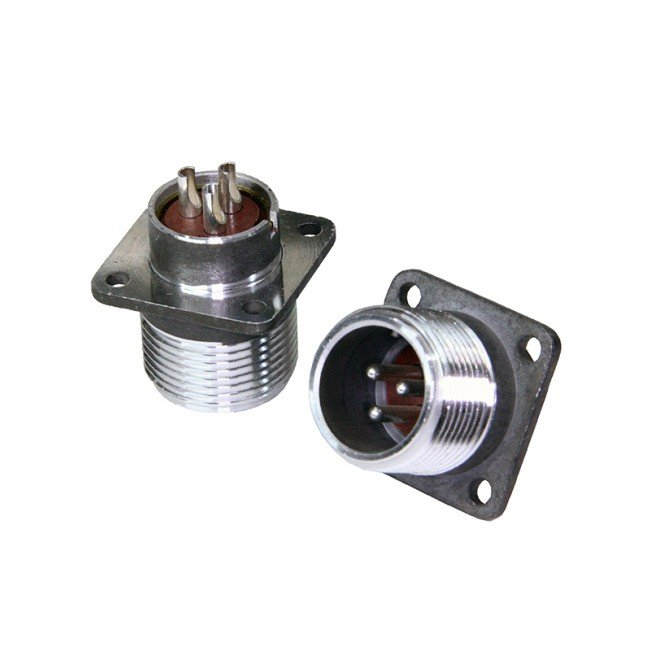

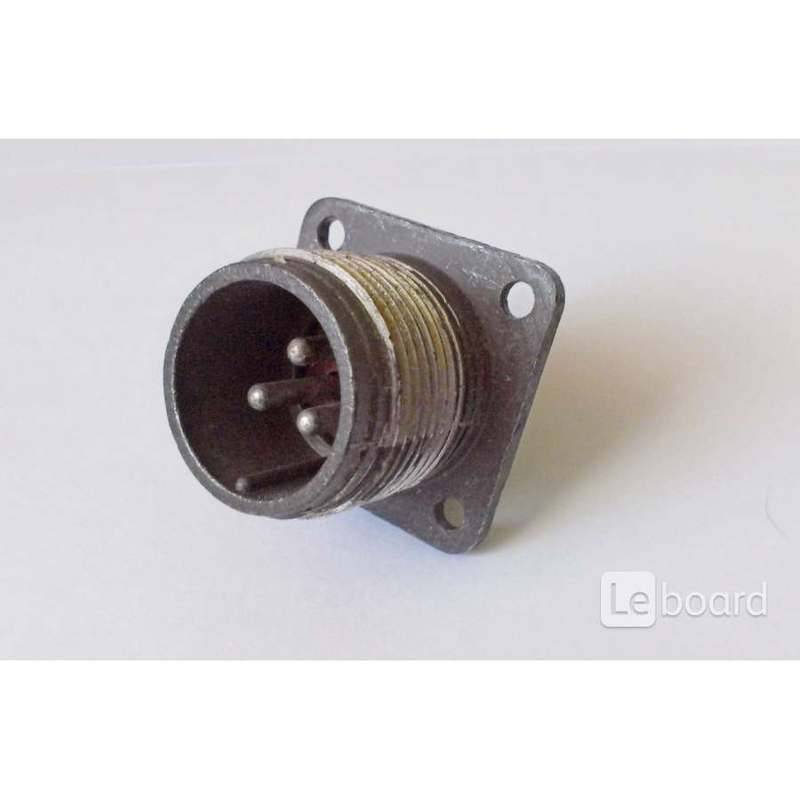

ШР20ПК3ЭШ7(БШ) 15г — это низкочастотный цилиндрический соединитель (вилка приборная) серии ШР с 3 контактами, прямым патрубком и экранированной версией (БШ обозначает бронированный/экранированный вариант).

Применение

Предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая электро- и контрольно-измерительные приборы.
Используется для внутреннего монтажа (климатическое исполнение УХЛ), а также наружного при защите от пыли, воды и прямого воздействия окружающей среды.
Подходит для работы с экранированными кабелями в цепях постоянного и переменного тока до 3 МГц.

Характеристики

Рабочий ток — 25 А на контакт (максимум 35 А), напряжение — до 850 В.
Диаметр контактов — 2,5 мм, покрытие — серебро, сопротивление контакта — до 1 мОм. ?
Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с?) и пониженное давление (1,3?10?? Па).
Количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
