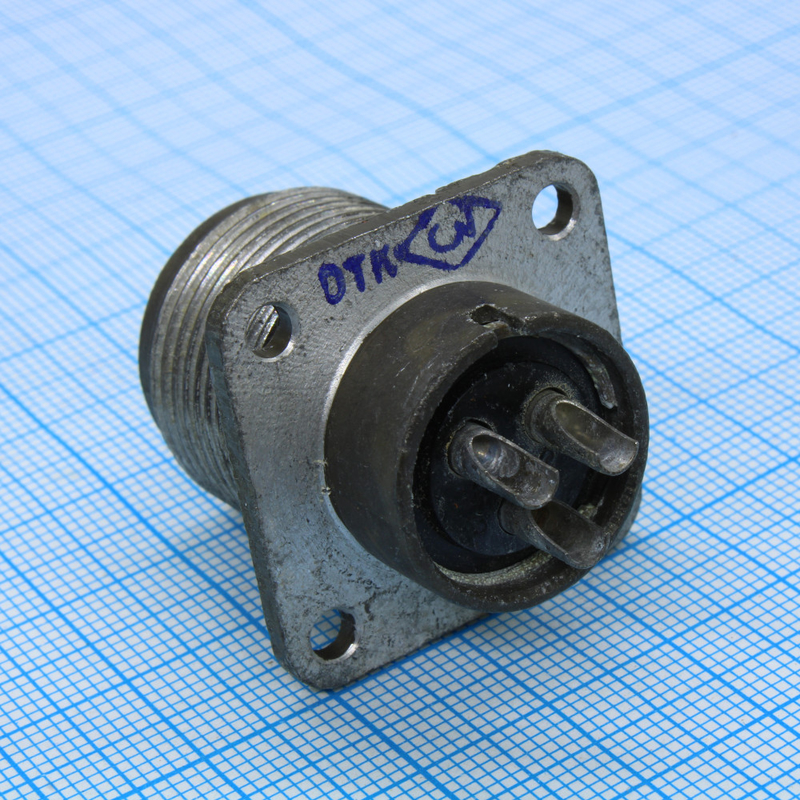

ШР20ПК3ЭШ7(БШ) 12г — это низкочастотный цилиндрический электрический соединитель (вилка блочная или приборная) серии ШР с 3 контактами, предназначенный для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для внутреннего и наружного монтажа (при защите от пыли, воды, дождя и солнечного излучения) в приборах, оборудовании и системах, где требуется подключение проводов, кабелей или блоков под экранированный кабель диаметром до 12 мм.

Подходит для цепей переменного и постоянного тока частотой до 3 МГц. ?

Климатическое исполнение УХЛ позволяет работать в жестких условиях. ?

Характеристики

Соединитель имеет резьбовое сочленение, одношпоночную поляризацию и прямой вывод без патрубка.

Рабочий ток на контакт — 25 А, максимальное напряжение — до 850 В.

Диаметр контактов — 2,5 мм, покрытие — серебро.

Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с? одиночные), линейное ускорение 2000 м/с?.

Температурный диапазон: от -60°C до +60°C (смена до +110°C), пониженное давление до 1,3?10?? Па.

Наработка — 1000 часов, сочленений-расчленений — 500, срок хранения — 15 лет.
