ШР20ПК3ЭШ7: надёжная приборная вилка для экранированных линий

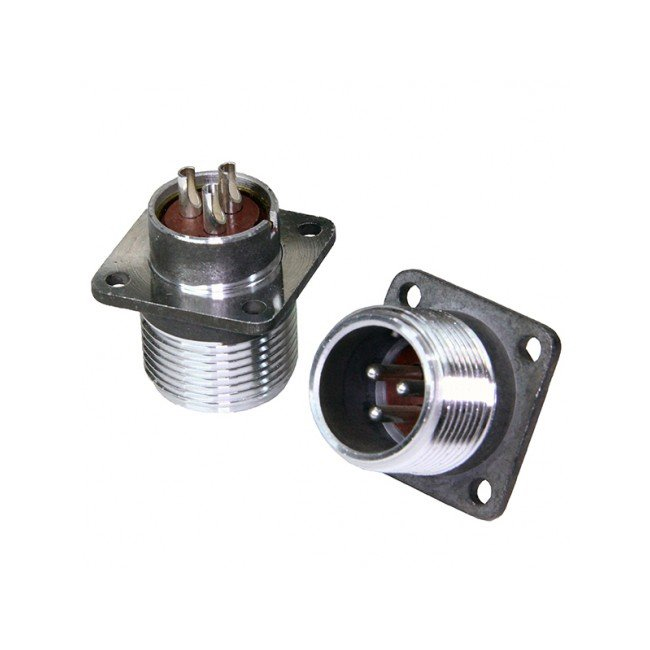

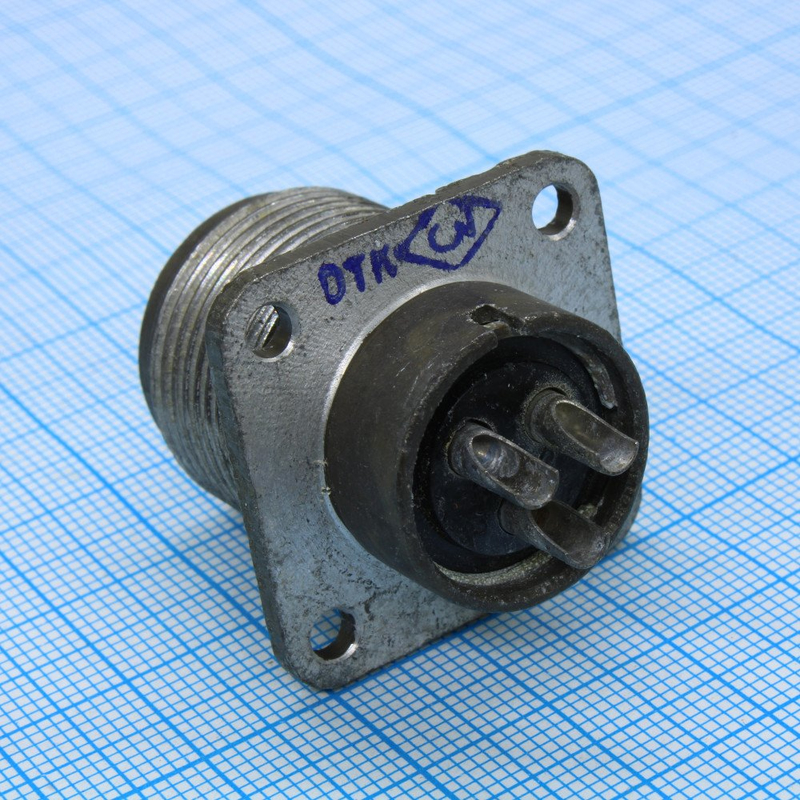

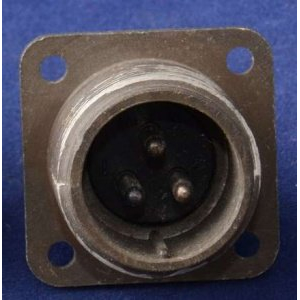

ШР20ПК3ЭШ7 — цилиндрический низкочастотный электрический соединитель типа ШР, выполненный в виде приборной (блочной) вилки с прямым патрубком. Разъём применяется для формирования разъёмных электрических соединений в аппаратуре, системах управления, измерительных комплексах, промышленном оборудовании и радиотехнических устройствах, где важны механическая прочность, стабильность контакта и защита линии от электромагнитных помех.

Конструкция ориентирована на монтаж экранированного кабеля . Это делает ШР20ПК3ЭШ7 актуальным для цепей, чувствительных к внешним наводкам: сигнальных линий, силовых соединений, контуров управления и оборудования, работающего в условиях вибраций или повышенных электромагнитных воздействий.

Расшифровка обозначения

Маркировка ШР20ПК3ЭШ7 содержит основные конструктивные параметры изделия:

Таким образом, ШР20ПК3ЭШ7 представляет собой трёхконтактную блочную вилку, предназначенную для стационарной установки на корпус, панель или приборную стенку. Прямой патрубок упрощает аккуратный вывод экранированного кабеля и организацию монтажа в ограниченном пространстве.

Технические параметры

Соединитель рассчитан на применение в цепях постоянного и переменного тока частотой до 3 МГц. Основные характеристики исполнения ШР20ПК3ЭШ7 включают:

• Количество контактов — 3.

• Диаметр каждого контакта — 2,5 мм.

• Допустимый ток на один контакт — до 25 А.

• Суммарная токовая нагрузка — до 75 А.

• Максимальное рабочее напряжение — до 850 В.

• Сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Покрытие контактов — серебряное, если в маркировке отсутствует дополнительный индекс «Н».

• Способ соединения частей разъёма — резьбовой.

• Метод электрического монтажа — пайка.

• Допустимое сечение присоединяемого проводника — до 3 мм².

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

• Срок сохраняемости — не менее 15 лет.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и обеспечивает устойчивое прохождение тока при многократной эксплуатации соединения. Резьбовое сочленение помогает противостоять ослаблению контакта под действием вибрации и механических нагрузок.

Эксплуатация в сложных условиях

ШР20ПК3ЭШ7 относится к негерметичным соединителям климатического исполнения УХЛ. Его можно использовать как внутри аппаратуры, так и снаружи при условии, что оборудование обеспечивает требуемую защиту от пыли и влаги.

Рабочий диапазон температуры окружающей среды составляет от −60 °C до +60 °C. Соединитель также рассчитан на воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночных ударов до 5000 м/с² и многократных ударов до 350 м/с².

Такие параметры позволяют применять разъём в шкафах автоматики, испытательных установках, транспортном оборудовании, энергетических системах, промышленных станках и специализированной радиоэлектронной аппаратуре.

Особенности монтажа

При установке вилки ШР20ПК3ЭШ7 важно соблюдать несколько принципов:

• Выполнять пайку контактов с контролем качества соединения и без перегрева изоляционных элементов.

• Подбирать проводники по допустимому сечению и фактической токовой нагрузке.

• Обеспечивать надёжное подключение экрана кабеля, чтобы сохранить помехозащитные свойства линии.

• Не использовать разъём как герметичный ввод без дополнительной защиты конструкции.

• Исключать попадание влаги, проводящей пыли и агрессивных сред на контактную группу.

• Контролировать затяжку резьбового соединения после монтажа и при регламентном обслуживании оборудования.

ШР20ПК3ЭШ7 подходит для задач, где требуется компактное трёхконтактное подключение с токовой нагрузкой до 25 А на контакт, экранированным кабельным вводом и устойчивостью к механическим воздействиям. Его конструкция объединяет удобство приборного монтажа, прочное резьбовое сочленение и характеристики, востребованные в промышленной и специальной электронике.
