Назначение

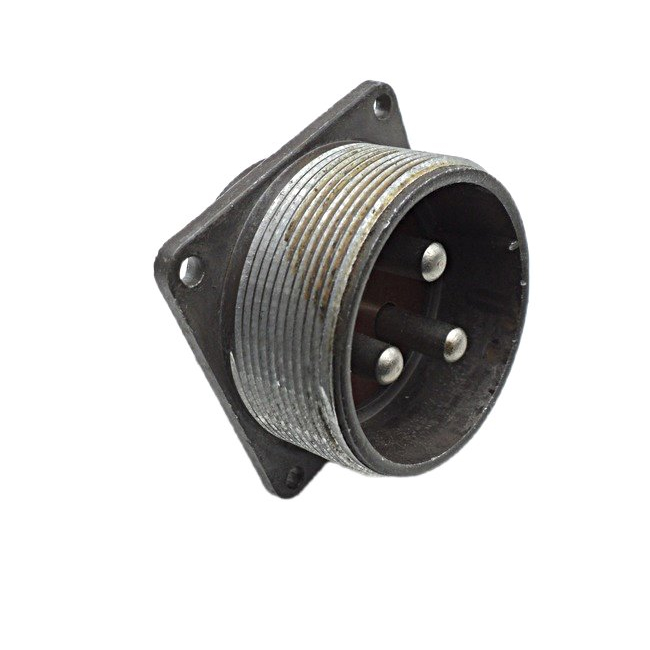

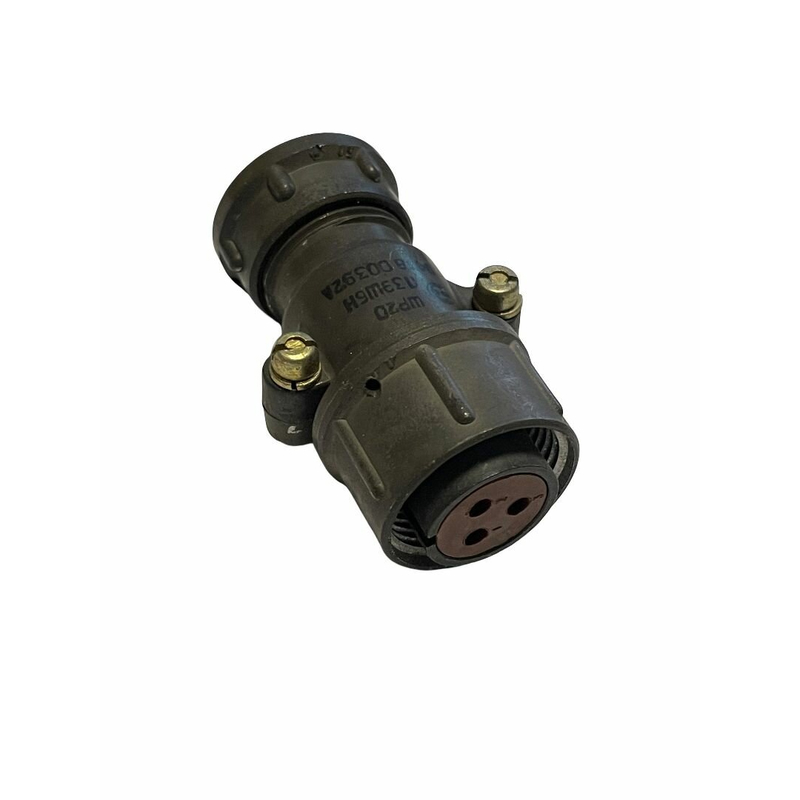

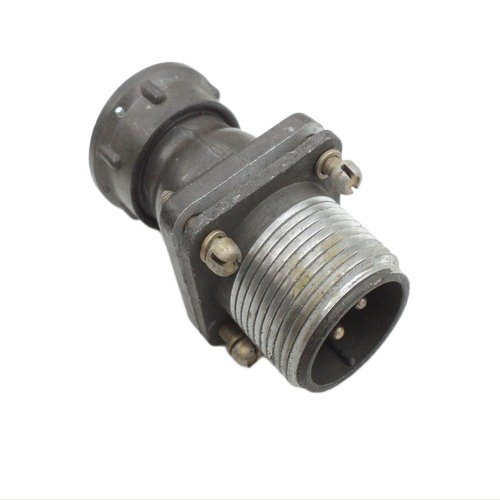

ШР20ПК3ЭШ6 представляет собой приборную вилку цилиндрического соединителя серии ШР, изготовленную НПО «Каскад». Данный компонент предназначен для работы в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, обеспечивая надёжное электрическое соединение при внутреннем монтаже.

Вилка выпущена в 2024 году и прошла отметку отдела технического контроля, что подтверждает соответствие заявленным характеристикам. Устройство относится к климатическому исполнению УХЛ, что допускает его эксплуатацию как внутри помещений, так и в условиях наружного применения при условии защиты от пыли, воды, дождя и прямого солнечного излучения.

Подтверждённые особенности и технические характеристики

Конструкция вилки ШР20ПК3ЭШ6 обеспечивает стабильную работу в жёстких условиях эксплуатации. Условный размер корпуса составляет 20, а количество контактов равно 3. Ниже перечислены основные параметры, заявленные производителем.

• Максимальное рабочее напряжение постоянного тока: 850 В.
• Рабочий ток: 10 А.
• Сопротивление контактов: не более 0,75 мОм для диаметра 3,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия, смена температур до плюс 110 градусов Цельсия.
• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Удар: одиночный до 5000 метров на секунду в квадрате (500 g), многократный до 350 метров на секунду в квадрате (35 g).
• Линейное ускорение: до 2000 метров на секунду в квадрате (200 g).
• Наработка: минимум 5000 часов.
• Сочленения-расчленения: не менее 500 циклов.
• Срок сохраняемости: 15 лет.

Применение и условия эксплуатации

Вилка ШР20ПК3ЭШ6 востребована в производстве и ремонте радиоэлектронной аппаратуры, где требуется соединение цепей с частотой до 3 МГц и напряжением до 850 В. Благодаря климатическому исполнению УХЛ изделие может использоваться в составе устройств, работающих в широком диапазоне температур и при повышенных механических нагрузках.

При наружном применении обязательна защита от пыли, воды, дождя и солнечного излучения. Устойчивость к вибрации, ударам и линейным ускорениям делает вилку пригодной для аппаратуры, подвергающейся интенсивным динамическим воздействиям. Изделие рассчитано на длительный срок службы: наработка не менее 5000 часов и сохранность в течение 15 лет подтверждают его надёжность.

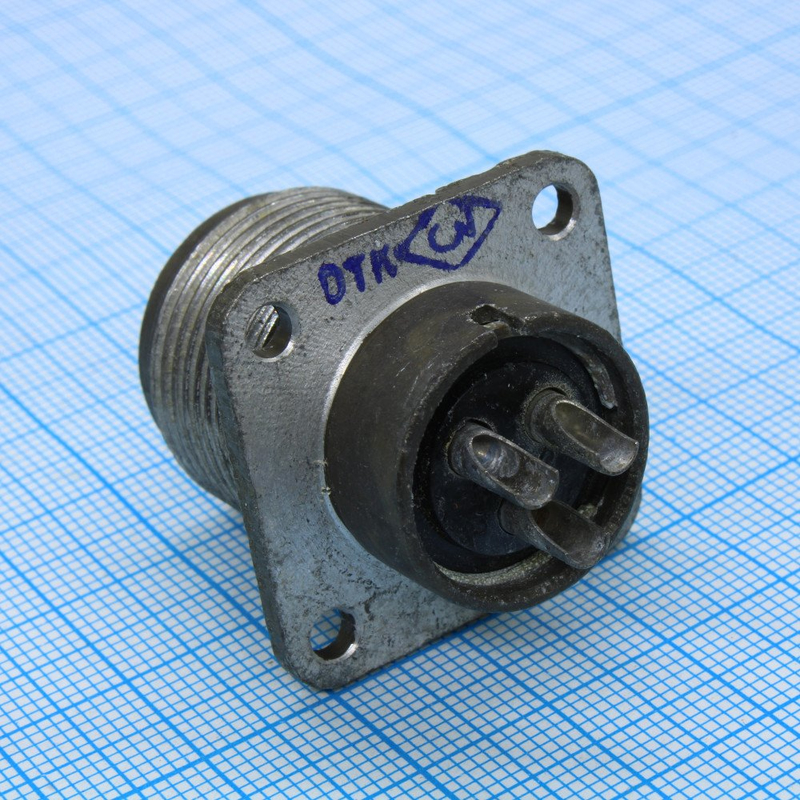

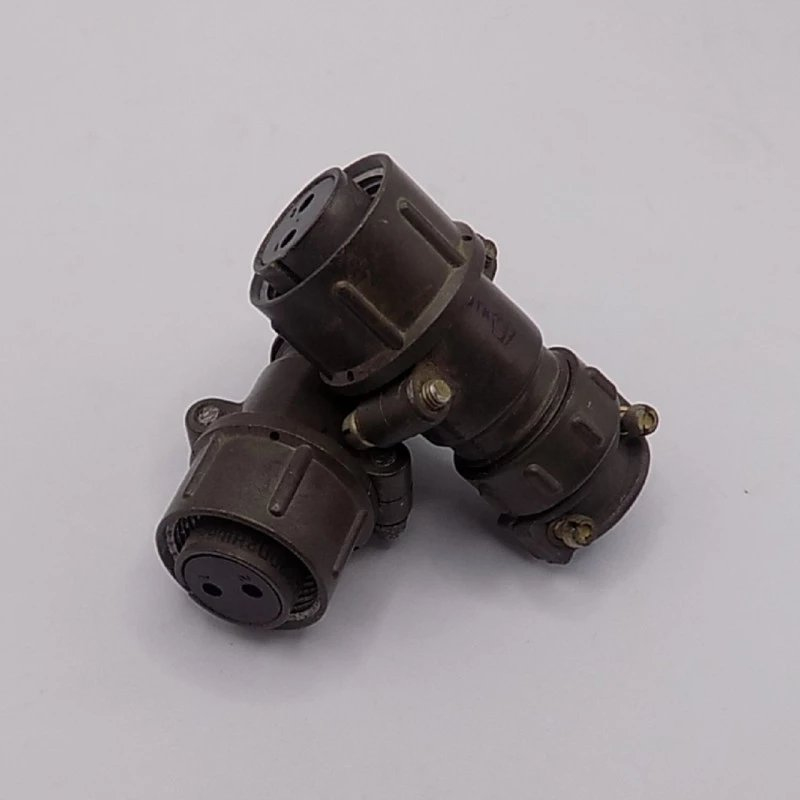

Для монтажа следует учитывать условный размер корпуса 20 и три контакта, обеспечивающие коммутацию цепей с рабочим током до 10 А. Низкое сопротивление контактов и высокое сопротивление изоляции гарантируют минимальные потери и безопасность эксплуатации. Вилка поставляется с отметкой ОТК, что свидетельствует о проведённом контроле качества.
